Жёсткие диски и прочие накопители

[Vol89]

У кого какой модели и производителя.

Раньше покупал всё Seagate Barracuda, вроде брэндовая марка, всё-такое, а скока глюков?

В "Железе" - прочитал статью, они там тестили жёсткие оказался лучший Western Digital 640 Gb.

Отписываемся у кого какой жёсткий и какие с каким производителем был глюк.

Для общего развития

1. Выбор и покупка

2. Установка

3. Эксплуатация

Введение:

1. Выбор и покупка

1.1. Классификация

1.2. Где и как покупать

1.3. Выбор модели

1.4. Транспортировка

2. Установка

2.1. Рабочее место

2.2. Расположение

2.3. Монтаж

2.4. Подключение кабелей

2.4.1. Кабель питания

2.4.2. Интерфейсный кабель

2.5. Mobil Rack: преимущества и недостатки

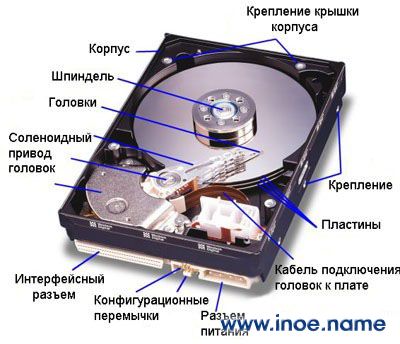

Технология жёстких магнитных дисков (ЖД, англ. HDD) разменяла уже шестой десяток, но в отставку не собирается – поразительное долголетие для бурлящего компьютерного мира. Сам принцип записи, когда подвижная головка намагничивает домены на диске – вращающейся пластине с ферромагнитным покрытием, оказался исключительно технологичным, гибким и пригодным для массового производства. Таковое было успешно развёрнуто в последние десятилетия, и теперь без жёсткого диска, а то и нескольких, не обходится практически ни один компьютер.

Каждый день в мире продается почти полтора миллиона ЖД, на них строятся информационные системы любых масштабов – от Google до папки «Мои документы» в домашнем компьютере. Человечество успело

доверить дискам почти все свои данные (по некоторым оценкам, 92% информации сегодня хранится на ЖД). Понятно, что первое требование к таким накопителям – надёжность. В этой области достигнуты немалые успехи, хотя диск и остаётся самой ненадёжной частью компьютера.

Современные ЖД массовых моделей демонстрируют уровень отказов 1-2% в первый год эксплуатации, 3-4% во второй и 6-8% в третий. На четвёртом и пятом году вероятность выхода из строя повышается, но к этому моменту диск обычно морально устаревает и выводится из эксплуатации. Учитывая сложнейшую электронно-механическую конструкцию, далеко не идеальные условия работы и постоянно снижающуюся цену за гигабайт, подобные показатели вполне приемлемы.

Однако и в эти считанные проценты попадать никому не хочется. Ведь авария диска – это неизбежно сбой в работе и стресс для пользователя. Он вынужден обращаться в сервис-центр для замены диска по гарантии либо покупать новый диск, переписывать программы и данные (хотя бы и со своевременно сделанной резервной копии), а то и обращаться в специализированные фирмы по восстановлению информации. В любом случае владельца ждут потери времени, нервов и денег.

Данная статья как раз и написана, чтобы помочь минимизировать подобные потери. Мы расскажем, каким опасностям подвержен жёсткий диск на каждом этапе его жизненного цикла, и какие профилактические меры следует предпринимать, чтобы снять или ослабить угрозы.

Внимание будет обращено на подводные камни и тонкости обращения с ЖД, которые хорошо известны специалистам-ремонтникам, но недостаточно учитываются рядовыми пользователями. Только осознанный подход к эксплуатации ЖД позволяет максимально продлить ему жизнь, а в случае неполадок – распознать их и верно отреагировать.

1. Выбор и покупка

Часто можно слышать вопрос, какая марка жёстких дисков лучше и надёжнее, и чему отдать предпочтение при покупке. На него нельзя ответить однозначно. Длительная конкуренция и близкие технологии привели к тому, что все оставшиеся на рынке производители (а их можно пересчитать по пальцам) достигли примерно равного уровня качества.

Под одной и той же маркой сегодня можно найти модели различного назначения, разных ценовых категорий и, соответственно, неодинаковой производительности и надёжности. Каждый сегмент рынка выдвигает на первый план те или иные требования к ЖД, и разработчики стремятся их удовлетворить. Диски различаются и по второстепенным (но для кого-то важным) параметрам, вроде ударостойкости или уровня шума.

Обо всём этом подробно написано на сайтах производителей в разделе технических характеристик продукции. На выбор модели, таким образом, влияют прежде всего потребности и финансовые возможности покупателя. Мы же привлечём его внимание к менее очевидным аспектам.

1.1. Классификация

Отличительная и неустранимая особенность жёстких дисков как класса оборудования – разброс индивидуальных характеристик. Не существует двух абсолютно одинаковых накопителей. Сошедшие с одного и того же конвейера экземпляры могут заметно различаться по шуму, нагреву и даже производительности, что обусловлено случайными отклонениями в качестве комплектующих и сборки.

В первую очередь влияет механика: магнитные головки, пластины, двигатели и т.п. на сборочную фабрику поступают уже со значительным разбросом параметров. В ходе технологического процесса (а сборка преимущественно ручная, с многоступенчатым контролем) одни разбросы нивелируются, зато другие добавляются, и всё это дает в итоге довольно пёструю картину. Таковы издержки массового производства сложной продукции.

Чтобы сделать состав партий ЖД более однородным, все готовые накопители после выходного тестирования подразделяются на три класса (grade) – A, B и C. Можно сказать, что это высший, первый и второй сорт по принятой ранее классификации.

В класс А включаются отборные экземпляры со стабильными и наиболее высокими характеристиками, порой превосходящими заявленные в спецификации. Производительность у них максимальная, уровень отказов низок, а заводская гарантия может быть продлённой. Цена же сравнительно высока.

Такие диски, как правило, не поступают в свободную продажу, а передаются в рамках долгосрочных контрактов наиболее крупным компьютерным фирмам, для комплектации «брэндовых» машин. Нередко эти фирмы проводят собственное расширенное тестирование, после чего даже перемаркируют диски в своей номенклатуре (для серверного сегмента это вообще обычное дело, равно как и модификация микропрограммы).

Класс В предназначен для рынков развитых стран (Северная Америка, Западная Европа, Япония и некоторые страны Юго-Восточной Азии). Диски этого класса не имеют замечаний при тестировании, однородны по качеству и часто продаются в коробочной упаковке наподобие видеокарт. Помимо самого накопителя, в комплект входят руководство по установке, CD с фирменными утилитами и крепёж; покупатель доплачивает за это $20-30. Для дисков справедливы все спецификации, заявленные производителем, а продажная цена близка к рекомендованной.

В класс С включены, как легко понять, все остальные диски. Они поступают на развивающиеся рынки, не имеющие пока большого значения в мировом масштабе, и чувствительные к цене. Таковым является и российский рынок: практически все ЖД, которые можно встретить у нас в продаже, относятся к классу С.

Покупателя такие изделия радуют дешевизной, однако их качество менее стабильное, в частности, сюда включаются урезанные экземпляры (если при тестировании выявляются дефекты по той или иной головке, то она программно отключается с уменьшением ёмкости). Также в класс C попадают ЖД, которые прошли технологический контроль «на троечку» – с теми или иными отклонениями (в их числе замедленное позиционирование, меньшая температурная стабильность, повышенный уровень внутренней коррекции данных и т.п.).

Понятно, что уровень сбоев и отказов в классе С несколько выше, а средний срок жизни – меньше. Ряд второстепенных характеристик, прежде всего шум и нагрев, могут быть хуже заявленных; наблюдается и повышенная чувствительность к условиям эксплуатации. Вместе с тем, эти диски вполне пригодны для эксплуатации, и на них действует стандартная гарантия производителя (впрочем, нередко уменьшаемая неавторизованными продавцами).

1.2. Где и как покупать

При выборе места покупки дисков применимы все правила приобретения сложно-технических товаров. Надо позаботиться о гарантии продавца на полный срок, установленный производителем (обычно 3 или 5 лет), и убедиться, что фирма легально зарегистрирована, имеет постоянный торговый зал и гарантийный отдел с компетентными специалистами.

Продажа бывших в употреблении или восстановленных ЖД под видом новых сейчас встречается нечасто, но на это стоит обратить внимание, особенно на рынках и в других сомнительных местах. Практически всегда диски продаются в технологической, или OEM-упаковке, без документации и пр. Ведь формально это не законченный продукт, а комплектующее изделие, т.е. сборочный узел компьютера, предназначенный для использования квалифицированным персоналом. Так что по бумагам разобраться не получится, и нужно обследовать сам диск.

Признаки нового изделия!

фабрично запечатанный антистатический пакет. Никакого скотча! (к нашей стране не относится, ибо и новые ОЕМ продукты аккуратно заклеивают скотчем. в этом случае необходимо просто осмотреть скотч и пакет, чтоб были новые, не перезаклееные. прим. by evgus) Однако могут иметься вырезы, сделанные для считывания штрих-кодов с этикетки и размещения гарантийной наклейки;

дата производства в пределах трех месяцев до даты продажи. Иногда точная дата отсутствует, например, Seagate приводит пятизначный Date Code, где только первые две цифры общепонятны и означают год выпуска;

у дисков SATA – отсутствие на плоских контактах следов подключения (потёртостей и микроцарапин). Их удобно искать с лупой;

близкое к нулю значение атрибута SMART #9 PowerOn Hours Count. Правда, этот критерий не слишком практичен: до покупки проверить SMART сложно (требуется компьютер с диагностической программой), а позже вернуть диск «с пробегом» вряд ли удастся, если он в остальном исправен. Кроме того, при сколь-нибудь квалифицированном ремонте все подобные счётчики сбрасываются.

Также наводят на подозрение следы предыдущей эксплуатации: царапины и потёртости в местах крепления (обычно по бокам), пыль в углублениях и т.п.

Уделите внимание гарантийному талону и приведенным на нём условиям гарантии. В талон должны быть вписаны марка, точная модель и серийный номер ЖД (проверяйте каждый символ, это не обязательно цифры), а также дата продажи и координаты сервисного центра. Обязательна печать фирмы и подпись выдавшего лица; нередко требуется и подпись покупателя («с условиями гарантийного соглашения ознакомлен»).

Как правило, основанием для отказа в гарантии могут стать любые видимые повреждения диска, включая царапины и вмятины на корпусе, нарушения целостности этикетки и пломбировочных наклеек, сбитые и прогоревшие радиоэлементы на плате и т.п. Даже крошечные царапины на винтах, крепящих плату, могут быть расценены как «признаки ремонта неуполномоченными лицами». Поэтому рекомендуем ДО оплаты внимательно проверить внешний вид приобретаемого экземпляра, особенно со стороны платы электроники и боковин корпуса (там чаще встречаются следы ударов и другие повреждения, полученные при перевозках и складировании).

Также ясна необходимость бережного обращения с дисками, по крайней мере, в течение гарантийного срока. Зачастую он превышает срок морального старения накопителя, так что многие ЖД списываются или поступают на вторичный рынок с ещё действующей гарантией.

Важно отметить, что гарантийные обязательства в конечном счете несёт производитель, а не продавец. Вы не останетесь один на один с проблемой, даже если гарантийный талон потерян. Неисправный диск можно обменять или отремонтировать через дистрибьютора, если проверка по серийному номеру подтвердит, что накопитель был законно ввезён в страну (серый импорт, естественно, не рассматривается). При этом гарантийный срок исчисляется с момента производства.

Многие производители предлагают онлайновую проверку гарантии. Заполнив форму на официальном сайте (модель, серийный номер, страна), можно узнать статус конкретного экземпляра ЖД. Обменом ведает представительство, которого в РФ может и не быть – тогда придётся отсылать диск за границу. По некоторым данным, в Москве реально обмениваются диски Hitachi и Samsung, ситуация с остальными марками требует уточнений.

1.3. Выбор модели

В первую очередь нужно выбрать интерфейс. Для ЖД потребительского сегмента сейчас актуальны параллельный UltraATA или Parallel ATA (PATA, другое и неточное название IDE), и последовательный Serial ATA (SATA) стандарты. Интерфейсы SCSI, SAS, FibreChannel и прочая экзотика применяются почти исключительно в серверах и системах хранения данных, и здесь не рассматриваются.

Большинство материнских плат для настольных компьютеров поддерживают как PATA так и SATA, количество портов каждого вида может меняться от платы к плате (часто 1-2 PATA+4 SATA). С 2007 года взят курс на изживание PATA как устаревшего, медленного и дорогого в реализации интерфейса, так что разумно ориентироваться на покупку дисков SATA, тем более что новые модели теперь появляются именно в этом исполнении.

Если требуется купить ноутбучный диск, то проблема выбора интерфейса снимается: все известные ноутбуки поддерживают либо PATA, либо SATA (в числе последних почти все новые модели).

Рекомендации по выбору производителя ЖД априори дать затруднительно, ведь он во многом зависит от приоритетов пользователя и ситуации на локальном рынке (не все модели могут быть доступны). Кроме того, у каждой компании случаются как удачные разработки, так и провалы. Производственная программа обновляется минимум дважды в год, уже выпущенные модели постоянно дорабатываются, так что ситуация быстро меняется и советы устаревают.

В целом, сильно упрощая, можно сказать, что Seagate делает скоростные диски, Hitachi-тихие, Samsung-ударостойкие, у Western Digital есть как сбалансированные, так и уникальные модели, например высокоскоростной Raptor. В ноутбучном сегменте традиционно лидируют японские компании (Toshiba, Hitachi, Fujitsu), их догоняют Seagate, Samsung и WD.

Дадим несколько советов по выбору ЖД с точки зрения надёжности.

Во-первых, без большой необходимости не стоит брать самую последнюю модель, только что вышедшую на рынок. Производители в наше время не могут позволить себе долгую тщательную доводку, поэтому новинки зачастую содержат непроверенные решения в конструкции и микропрограмме, а главное – бывают нестабильны по качеству. Наблюдается заметный разброс характеристик в разных партиях, нередки и случаи прямого брака. Разумнее присмотреться к тем моделям, которые выпускаются хотя бы 4-5 месяцев и уже отработаны в производстве (к тому же и цены на них успели снизиться).

Во-вторых, следует выбрать модельный ряд, подходящий по характеристикам (производительность, нагрев, шум, ударостойкость и т.п.) под требования конкретного рабочего места. Большинство производителей, стремясь охватить все сегменты рынка, выпустили специализированные семейства, оптимизированные по определённым параметрам за счёт остальных.

Так, существуют ЖД для видеорекордеров и других бытовых устройств, которые не отличаются быстрым доступом (скорость вращения шпинделя 5400 об./мин), но зато практически не шумят и не требуют охлаждения в тесном корпусе. На другом конце спектра – диски 7200 об./мин с мощным приводом блока магнитных головок (БМГ) и алгоритмами упреждающего чтения, «заточенные» под размещение баз данных и системных файлов ОС, и упомянутые WD Raptor 10000 об./мин с практически серверной производительностью.

Имеют значение и предполагаемые условия эксплуатации. Диски форм-фактора 3.5” рассчитаны на стационарную работу в типовом офисе; для портативных моделей 2.5” допуски несколько шире. Чем быстрее и вместительнее накопитель, тем обычно требовательнее он к температуре, вибрации и другим параметрам окружающей среды.

Соответствующие пункты спецификации – отнюдь не формальность. Работа в неподходящих условиях резко сокращает ресурс ЖД и неизбежно приводит к отказам. Это хорошо известно ремонтникам: домашний компьютер на сабвуфере, видеорегистратор в курилке, ноутбук в высокогорной экспедиции – реальные случаи из их практики.

С недавнего времени выпускаются автомобильные жёсткие диски 2.5”, стойкие к ударам и вибрации, выдерживающие температуры от -30є до +85є и высоты над уровнем моря от -300 до 5000 м. Примером являются модели Hitachi Endurastar. Как гласит реклама, «они работают во всех местах, где в мире проложены дороги». Диски ориентированы на применение в составе бортовых систем автомобилей (навигационных, диагностических и развлекательных), но их можно смело ставить в любые портативные устройства. Правда, надёжность – вещь недешёвая: при скромной ёмкости 20-50 Гб новинки почти втрое дороже обычного. К тому же большая часть выпуска поступает на автозаводы, и розничные продажи ограничены.

К сожалению, при бытующей на нашем рынке продаже в OEM-упаковке, диски разного назначения зачастую не имеют никаких опознавательных признаков. Поэтому стоит заранее уточнить подходящие семейства и модели, пользуясь информацией с сайтов производителей. Полезные консультации можно получить и в компьютерных фирмах торгующих широким ассортиментом. Советы мелких продавцов не всегда объективны, поскольку продиктованы их желанием сбыть наличный запас.

В-третьих, надо выбрать ёмкость ЖД, исходя из своих текущих и перспективных потребностей. Сейчас уже не найти диски меньше 80 Гб, но и такую ёмкость брать не стоит: часто это залежавшийся старый выпуск либо урезанный вариант старшей модели, т.е. в некотором смысле заводская отбраковка.

Под размещение операционной системы и прикладных программ лучше других подходят диски 120-250 Гб 7200 об/мин, они в новых линейках имеют однопластинную конструкцию, что снижает шум и нагрев и повышает надёжность механики. За счёт меньшей инерции снижается стартовый ток двигателя – это облегчает жизнь электронике. Стоит выбирать модели с наибольшим объёмом кэш-памяти (8 или 16 Мб), хотя на практике рост производительности от этого не столь ощутим.

По некоторым данным, диски 120 Гб показывают наименьший процент отказов за первые два года эксплуатации (в сравнении с моделями как большей, так и меньшей ёмкости). Другими словами, их конструкция наиболее отработана. «Стодвадцатками» выгодно комплектовать офисные компьютеры: ёмкости с запасом хватает для выполнения служебных задач, проблемы в эксплуатации редки, а в случае аварии восстановить данные можно будет быстрее и дешевле, чем для старших моделей.

Если планируется хранить значительный объём баз данных, игровых или мультимедийных файлов, то стоит рассмотреть двухпластинные ЖД ёмкостью 320-400 Гб, для совместного размещения ОС и данных. Однако будет практичнее, если позволяет бюджет, отвести под такие файлы отдельный накопитель достаточного объёма, вплоть до 500 Гб (более высокие ёмкости обойдутся непропорционально дорого и капризны в эксплуатации). Это ускоряет доступ к данным, снижает нагрузку на каждый из двух дисков и продлевает им жизнь. Кроме того, упрощаются восстановительные работы при мелких сбоях и облегчается будущий апгрейд.

1.4. Транспортировка

Среди всех изделий современного массового производства нет других столь же прецизионных приборов, как жесткие диски. Поэтому они требуют крайне бережного обращения при хранении, и особенно при перевозке. Любые сильные ускорения (вибрация, удары, падения) для ЖД опасны, поскольку могут нарушить сбалансированную до долей микрона механику.

Какие бы внушительные цифры выдерживаемого удара в сотни ”g” ни приводились в спецификациях, не стоит доверять им безоглядно. В условиях острой конкуренции производители стремятся заявлять всё более высокие значения, а для этого производят замеры наиболее выгодным для себя способом, порой имеющим мало общего с реальностью.

Например, диск может хорошо выдерживать падение на плоскость крышки, и эти оптимистические данные заносятся в спецификации. Но в жизни гораздо чаще встречается падение на угол, а здесь результат может быть плачевным: механика если не умрёт сразу (заклинит подшипник, или головки соскочат с места парковки и повредятся), то от инерции пластин сместится ось шпинделя, пусть даже на считанные микроны. Это породит вибрации, диск начнёт шуметь и быстро выйдет из строя.

Опасны не только падения, но даже просто толчки в неудачном направлении. Причём последствия могут выявиться не сразу, а спустя значительное время, вплоть до нескольких месяцев. Современные ЖД обладают развитыми следящими и компенсирующими системами, и первое время справляются с разбалансировкой механики. Но всему приходит конец…

Поэтому необходимо подстраховаться и тщательно упаковать перевозимый диск. Первым слоем должен всегда идти антистатический пакет: электроника ЖД чувствительна к разрядам статики, это особенно актуально зимой с её сухим воздухом и шерстяной одеждой. Внутри пакета должен находиться влагопоглотитель (силикагель), он предохраняет от конденсата. Далее – защита от ударов. Рекомендуем плотный поролон толщиной 1.5-2 см со всех сторон, или аналогичный конверт из пузырчатой пленки.

Рифлёные пластиковые коробочки типа Seashell (изобретатель Seagate) удобны в эксплуатации и действительно обладают противоударными свойствами, хотя в рекламные цифры защиты до 1000g верится с трудом (это соответствует падению на бетон с более чем метровой высоты). Однако практика показала их недостаточную надёжность в тяжёлых условиях. Советуем дополнительно обернуть бокс амортизирующим материалом или поместить внутрь жёсткой сумки или портфеля.

Небезопасно для ЖД перевозить настольный компьютер в сборе, поскольку внутренней амортизации там чаще всего не предусмотрено, а громоздкий корпус сложно защитить от ударов. Диск может серьёзно повредиться, даже если системный блок просто завалится набок. Поэтому желательно обложить корпус пенопластом или гофрокартоном и держать в руках, а в транспорте класть широкой стороной на сиденье.

В холодное время года после доставки обязательна акклиматизация ЖД – выдерживание при комнатной температуре в транспортной упаковке. Это стандартное требование для любой аппаратуры, но специфика ЖД требует отнестись к температурным перепадам особенно внимательно. Прецизионной механике «показан» равномерный прогрев всех частей, а в такое состояние сложная конструкция приходит достаточно медленно.

Рекомендуемое время акклиматизации – от 12 часов (при начальной температуре накопителя -1є) до 20 часов (при -25є). В экстренных случаях выдержку допустимо сократить до 3-4 часов, но тогда диск после включения должен некоторое время поработать вхолостую (без обмена данными), чтобы окончательно прогреться. Преждевременное включение чревато фатальной поломкой: конденсат на плате может вызвать замыкание, а непрогретые подшипники рискуют заклинить, либо повредить плату из-за высокого стартового тока, требуемого для раскрутки вязкого шпинделя.

Иногда простые решения – самые эффективные. Если положить накопитель в карман одежды, то он будет защищён и от мороза, и от ударов. Транспортировка на себе особенно удобна для ноутбучных дисков, но и модели 3.5″ часто проходят по габаритам. Конечно, карман – не контейнер, так что осторожность на предмет наклонов не помешает.

В дороге на диск могут повлиять внешние электромагнитные поля (ЭМП). Хотя металл корпуса в определенной мере защищает пластины от перемагничивания, сильные ЭМП могут исказить данные или даже вывести диск из строя. Чаще всего такие поля наблюдаются вблизи мощного электродвигателя или трансформатора, поэтому при перевозках ЖД следует избегать подобного соседства.

Небезопасен, например, электротранспорт на уровне пола, и багажное оборудование в аэропортах (транспортёры, электрокары). Если диск находится внутри более крупной упаковки – системного блока, коробки, сумки и т.п., от поверхности которой его отделяют хотя бы 10-15 см, то упомянутые ситуации ему практически не страшны. Речь, конечно, не идет об особо сильных ЭМП, встречающихся в промышленности, военной и медицинской аппаратуре.

В заключение отметим, что длинный путь от завода-изготовителя где-нибудь в Юго-Восточной Азии до прилавка розничного продавца включает множество перевалок и складирований. Повреждения дисков при этом вполне возможны и, к сожалению, покупателем не контролируются. Так, несколько лет назад получил известность случай, когда контейнер с дисками Maxtor был уронен в порту. Тысячи проданных дисков из этой партии преждевременно вышли из строя, породив у отечественных компьютерщиков недоверие ко всей продукции этой фирмы (впрочем, уже несуществующей).

2. Установка

Итак, жёсткий диск выбран, куплен и доставлен на рабочее место. Будем рассматривать наиболее частый случай, а именно установку диска форм-фактора 3.5” в системный блок (СБ) настольного компьютера. Другие ситуации – установка ЖД в ноутбук, сервер, внешний корпус, мобильное устройство и т.п. – рядового пользователя касаются меньше, это поле деятельности профессионалов. Тем не менее, многие советы применимы и там.

Мы не будем касаться программных аспектов установки (настройка параметров BIOS, создание дисковых разделов и т.п.), а сосредоточимся на обеспечении физической надёжности функционирования ЖД. Эти моменты, как представляется, освещены не так полно, несмотря на обилие подводных камней.

2.1. Рабочее место

Главное в установке – аккуратность, осмотрительность и плавные движения. Как бы производители ни маскировали механическую природу ЖД, она никуда не девается, что, вместе с наличием высокоинтегрированной электроники, предопределяет основные уязвимости. Диску в процессе монтажа угрожают статическое электричество, острые предметы, удары, вибрация, механические напряжения.

Перед началом установки следует полностью обесточить системный блок, снять с него все крышки и разместить на устойчивом, хорошо освещенном и достаточно просторном столе, чтобы посадочные места под ЖД были доступны со всех сторон. Работать в неудобном положении, в темноте и тесноте (например, под столом) крайне нежелательно, а для малоопытных пользователей – недопустимо.

Поскольку электроника ЖД чувствительна к статике, нужно, строго говоря, антистатическое рабочее место: проводящее покрытие стола и пола, неэлектризующаяся одежда, заземлённый браслет на руке и т.п. Все эти условия выполняются, пожалуй, лишь в сервис-центрах, но простейшие меры предосторожности доступны каждому.

Подойдя к столу, прикоснитесь рукой к заземленному предмету или неокрашенной металлической части оборудования (например, задней панели СБ). Повторяйте разрядку время от времени в ходе работы. Вынимайте диск из антистатической упаковки непосредственно перед монтажом, держите его за боковые грани, по возможности не касаясь платы электроники и разъёмов. Неплохим подручным средством может служить упаковочный гофрокартон: его листы на столе поглощают случайные удары, а естественная влажность позволяет стекать зарядам.

2.2. Расположение

Что касается расположения ЖД внутри системного блока, то по заверениям производителей оно не влияет на функционирование. Единственное ограничение – отклонение от вертикали либо горизонтали не должно превышать 5є, проще говоря, работающий диск должен лежать или стоять ровно, прислонять его к стенкам недопустимо. Тем самым, имеется три возможных варианта ориентации ЖД: два горизонтальных и один вертикальный (какая именно из боковых граней устройства при этом находится сверху, мы считаем несущественным).

Однако эти варианты неравноценны с точки зрения пассивного охлаждения. Чаще всего диск размещается горизонтально платой электроники вниз. Именно в таком положении производятся заводская разметка и тестирование, так что сформированные при этом адаптивы (тонкие настройки микропрограммы) обеспечивают наибольшую производительность накопителя.

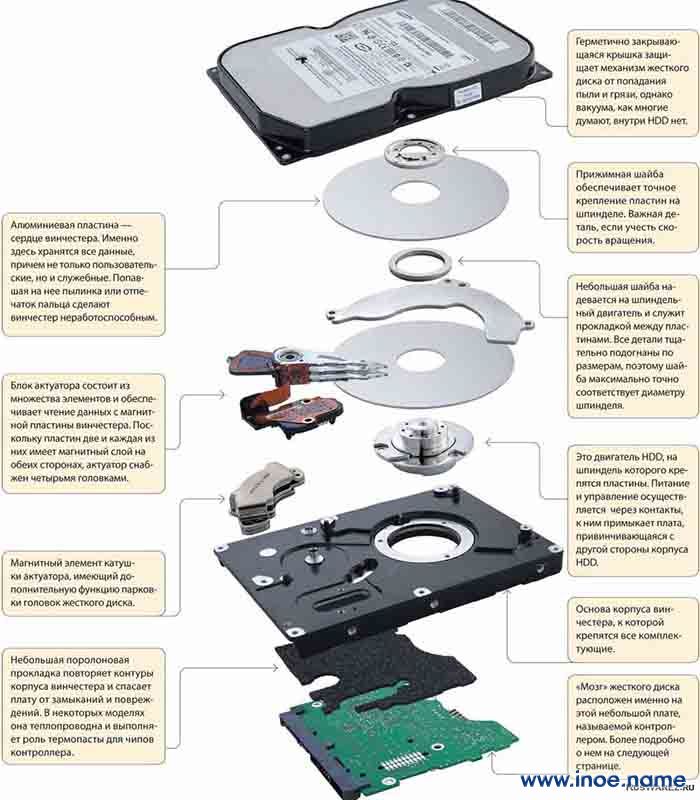

Механическая часть ЖД (так называемый гермоблок, он же банка) хорошо охлаждается за счет конвекции от крышки. Вместе с тем, плата электроники почти лишена конвекции и легче выходит из строя вследствие перегрева нагруженных деталей. Чаще других выгорает микросхема управления двигателем.

Противоположное расположение, электроникой вверх, неблагоприятно уже для механики: конвекция значительно ослабляется, температуры внутри банки выше, и их распределение по объёму отличается от заводского, особенно в случае многопластинных конструкций. Это некритично для работы накопителя, однако может отразиться на скорости позиционирования и снизить ресурс механики. Кроме того, подшипник шпинделя оказывается сверху, из него со временем может вытекать смазка и продукты износа и портить ближайшую пластину и головку. Явление это не столь частое, но ремонтники с ним знакомы.

Если на устанавливаемый ЖД предполагается значительная нагрузка, то подобного расположения лучше избегать. Вместе с тем бывает разумно перевернуть диск из проблемной по электронике серии, когда ставится задача продлить его спокойную офисную эксплуатацию без дополнительного обдува.

Третье возможное расположение – вертикальное, оно благоприятно для охлаждения как механики, так и электроники, поскольку суммарная конвекция усиливается примерно в полтора раза и снижается градиент температур по объему банки. Возможные проблемы, типа радиальной нагрузки на подшипник, диску на самом деле не угрожают и ресурс не снижают. Это подтверждается тем, что многие компьютеры и серверы известных марок имеют вертикальные отсеки для своих дисков. Правда, в обычных корпусах такое крепление встречается реже.

2.3. Монтаж

Системный блок обычно имеет несколько посадочных мест для жёстких дисков, выполненных в виде полочек, съёмных или поворотных корзин. Выбирать нужно наиболее прохладное место, подальше от других источников тепла (в корпусе типа башня оно находится спереди и снизу), но так, чтобы интерфейсный шлейф и кабель питания можно было дотянуть свободно и без изломов.

С каждой стороны от нового устройства должно быть не менее 2.5-3 см свободного пространства, чтобы оставалась возможность пассивного охлаждения (исключение – обдув корзины специальным вентилятором). Размещение диска вплотную к флоппи-дисководу, приводу CD/DVD, а особенно к другому ЖД – верный путь к перегреву и сбоям.

Заметим, что диски форм-фактора 3.5″ имеют стандартные размеры 101.6*26.1*146.99 мм, так что на самом деле их ширина равна 4 дюймам. Устоявшееся название, скорее всего, происходит от отсека, изначально предназначенного для флоппи-дисковода (у дискет 3.5″ именно такая ширина).

Непосредственно крепление диска производится с помощью четырёх винтов или двух салазок – это определяется конструкцией корзины. Салазки (раньше металлические, сейчас чаще пластмассовые) привинчиваются к боковинам диска и далее вставляются в направляющие корзины до срабатывания защёлки. Они удобны для монтажа/демонтажа ЖД без инструмента, обеспечивают некоторую виброизоляцию, но одновременно блокируют отвод тепла через стенки корзины. Последний играет существенную роль в охлаждении диска, поэтому в большинстве случаев необходим принудительный обдув (подробнее см. п.3.2).

Винты – самый простой способ монтажа. Но и здесь есть свои тонкости. Прежде всего, обязательны 4 точки крепления, причем симметрично расположенные. В каждом ЖД 3.5” имеется 10 крепежных отверстий с резьбой (6 боковых и 4 донных), лучше всего выбрать 4 боковых ближе к краям. Облегчённые варианты крепления, на двух или трёх винтах – категорически недопустимы, в первую очередь из-за вибрации незакрепленного края.

Винты должны быть достаточно короткими, чтобы торец не выступал из резьбового отверстия. В противном случае возможен распор в банку и вредные напряжения. Оптимальный винт имеет длину 4-5 мм и плоскую широкую головку под крест.

Закручивать винты нужно плотно, чтобы избежать вибрации, но и не слишком сильно. Чрезмерные усилия приведут к тому, что короткая (2-3 нитки) резьба в мягком алюминии сорвётся, и придётся задействовать последнюю оставшуюся пару отверстий. Советуем использовать отвёртку с узкой рукояткой, не позволяющей развить большой момент. Намагниченный инструмент удобен в работе (можно действовать одной рукой, в то время как другая удерживает диск), но требует некоторой осторожности.

Монтаж ЖД имеет и другие узкие места. Следует обратить внимание на крышку гермоблока, плату электроники и герметизирующие элементы.

Крышка – достаточно уязвимое место, при сильном давлении на нее может нарушиться герметизация, центровка привода БМГ и аэродинамика верхней головки. Удары, оставляющие вмятины на крышке, с большой вероятностью убивают весь диск. Особенно такому риску подвержены модели из бюджетных линеек, в которых толщина и жёсткость крышки уменьшены.

Электроника также нуждается в механической защите, с этой целью боковые стенки банки всегда имеют высоту бОльшую, чем детали на плате. Это предохраняет от поломок и замыканий в случае размещения диска на плоской поверхности (например, днище корзины). Некоторые модели даже снабжены резиновыми ножками для лучшей амортизации. Тем не менее, не рекомендуем класть диск на голый металл без изолирующей прокладки, хотя бы листка бумаги: малозаметные неровности могут замкнуть детали платы на корпус и вывести её из строя.

Однако небрежное обращение с ЖД, монтаж с перекосами, заусенцы внутри корпуса всё же способны механически повредить плату. В таких случаях отрываются или разрушаются наиболее габаритные и хрупкие детали: катушки индуктивности, конденсаторы, реже диоды и транзисторные сборки. После этого диск обычно не работает, а о гарантии можно забыть. К счастью, ремонт не представляет для специалиста особых сложностей.

Герметичность банки (относительную, в любом ЖД имеется воздушный канал для выравнивания давления) поддерживают два конструктивных элемента: эластичная прокладка под крышкой и наклейка из фольги на боковой стенке, закрывающая технологическое отверстие (через него внешний серворайтер производит первичную разметку пластин). При неаккуратном монтаже, особенно с приложением излишних усилий, есть опасность повредить эти элементы острыми ребрами корзины, отогнутыми в виде полочек, задеть винтами или жалом отвертки.

В подобных случаях диск, что называется, не жилец. Фатальны даже малозаметные булавочные уколы. В разгерметизированную банку при работе попадает внешний воздух, пыль осаждается на пластины, и накопитель выходит из строя через считанные дни, а то и часы. Внешне это выглядит как замедление работы, а потом лавинообразный рост дефектов. Такой диск остаётся только выбросить, поскольку по гарантии его не примут, а ремонт невозможен.

Устройство можно спасти, только если повреждение сразу замечено и устранено ДО первого включения. Фольгу, например, можно заклеить скотчем, а прокладку обработать силиконовым герметиком (о гарантии, конечно, придётся забыть).

Наконец, сам корпус системного блока может доставить неожиданные проблемы, если он низкого качества. Для подобных дешёвых изделий - «консервных банок» характерен тонкий металл (0.6 мм) и необработанные острые края, корзины там изготовлены неточно и легко деформируются в силу общей нежёсткости. Диск монтируется порой с немалыми усилиями, его банка царапается, стирается краска, особенно на боковых гранях и углах.

Это не влияет на работоспособность ЖД, но может вызвать проблемы в гарантийном отделе, если в будущем придется туда обратиться. Некоторые торговцы ищут любой повод, чтобы отказать в гарантии, и приравнивают царапины к механическим повреждениям. Поэтому качественный корпус из стали толщиной 0.8 мм, а лучше 1.0 мм, с усиливающими элементами и завальцованными краями – залог сохранности как самого накопителя, так и его гарантии.

2.4. Подключение кабелей

того, как жёсткий диск установлен и закреплен, следует подсоединить к нему кабель питания и интерфейсный шлейф. На этом этапе открывается большой простор для ошибок.

2.4.1. Кабель питания

Диски 3.5” с параллельным интерфейсом имеют традиционный 4-контактный разъем со скошенными гранями типа Molex (к нему подводятся напряжения 5 и 12 В), а диски Serial ATA – 15-контактный разъем SATA с Г-образным ключом (подводятся напряжения 3.3, 5 и 12 В). Современные блоки питания уже имеют разъем SATA, правда часто всего один, а для более старых блоков или для дополнительных дисков придется использовать переходник Molex-SATA.

Некоторые диски SATA оснащены разъёмами обоих типов, однако задействовать разрешается только один из них. При одновременном подключении двух кабелей питания диск может выйти из строя, об этом предупреждает надпись на этикетке. Выяснять её обоснованность – себе дороже. По сообщениям пользователей, ряд моделей нормально работает при двойном подключении, важно лишь, чтобы оба кабеля питания приходили с одного и того же блока.

ЖД следует всегда подключать к той ветке питания, на которой нет других значимых потребителей, и сажать на ближний к блоку питания разъем (насколько хватает длины кабеля). Это минимизирует падение напряжения на проводах и тем самым стабилизирует работу диска.

Той же цели служит обжатие контактов Molex пинцетом или острогубцами. Дело в том, что разъём оказался ненадёжным в эксплуатации, с малым коммутационным ресурсом. Уже после 5-6 подключений разрезные гильзы расшатываются, их прижимная сила ослабевает. Серебряное покрытие истирается и чернеет, это особенно заметно в городском воздухе с его агрессивными примесями.

В результате переходное сопротивление становится ощутимым, а в тяжелых случаях и критическим. Падение напряжения на контактах, наиболее сильное в момент старта двигателя, иногда приводит к тому, что диск не может набрать полной скорости, периодически щёлкает головками и не определяется в BIOS. Пользователи часто относят такое поведение на счет неисправности диска, тогда как вся проблема в контактах питания.

Для новых разъемов Molex подобная процедура необязательна, но в любом случае нужно следить за усилием подключения. Разъём должен садиться на вилку ЖД достаточно туго, чтобы рассоединить их можно было только за 3-4 покачивающих движения. В некоторых моделях дисков PATA штырьки питания тоньше стандарта, так что обжатие гильз может потребоваться и по этой причине.

В свете описанных предосторожностей, следует избегать использования всяческих разветвителей и удлинителей питания, тем более что они часто бывают низкого качества (контактные гильзы не из посеребрённой латуни, а из обычной жести, плохо заделанные провода малого сечения и т.п.). Если же штатных молексов не хватает, и без разветвителей не обойтись, надо аккуратно обжать все гильзы и в идеале пропаять их соединения с проводами. Доработанные конструкции работают вполне надёжно, если не делать частых перекоммутаций.

Некоторые вентиляторы в системном блоке могут иметь проходные колодки Molex (вилка и розетка в одном литом корпусе). Подключать их к ЖД крайне не рекомендуется: к удвоенным контактным проблемам добавляется повышенная нагрузка на линию 12 В.

Скошенные грани разъема Molex, по идее, препятствуют ошибочному подключению. Однако встречаются неточно изготовленные колодки из мягкого пластика, и невнимательный (но физически сильный) сборщик вполне может вдавить её в гнездо вверх ногами. Такой диск сгорит при первом же включении, поскольку вместо 5 В на сигнальные цепи пойдёт 12 В.

Особо одарённые пользователи умудряются даже воткнуть Molex в интерфейсный разъем диска, отчего как минимум гнутся штырьки, а при подаче питания вылетает процессор на плате. Если вы новичок в сборке – не поленитесь осмотреть разъёмы и гнёзда на предмет их взаимного расположения. В настольном компьютере нет соединений, требующих применения силы. Если что-то идет туго - это значит, вы ошиблись.

Диски PATA 2.5″ питаются одним номиналом 5 В, который подается на общий 44-контактный разъем. Если его перевернуть или сдвинуть, ничего хорошего тоже не будет. В правильных разъемах этому мешает ключ (залитое гнездо в колодке и пропущенный штырек на диске), но встречаются и неправильные. Например, переходники, позволяющие подключить ноутбучный диск к обычному шлейфу PATA, часто не имеют такого ключа, поэтому с ними надо быть внимательным. Дальний от проводов питания край переходника должен приходиться на первый контакт диска (соседствует с группой из четырёх конфигурационных штырьков и обычно помечен на этикетке или плате).

Запрещается подсоединять или отсоединять питание диска PATA при включённом компьютере. Разъём Molex не рассчитан на горячее подключение, его легко перекосить, отчего земля и оба напряжения будут поданы на диск не одновременно, а то и с дребезгом. Образующиеся импульсы тока и напряжения могут повредить электронику ЖД.

При этом диски сравнительно легко переносят внезапные выключения (мы здесь не рассматриваем возможные логические повреждения данных, например, порчу файловой системы). Это связано с тем, что в работающем ЖД имеется запас энергии, аккумулированный в инерции вращающихся пластин, а также в конденсаторах на плате. После отключения питания шпиндельный двигатель входит в режим генератора, и за счет торможения пластин вырабатывает ток, достаточный для разгрузки внутреннего кэша, парковки головок и завершения переходных процессов в электронике. В данном случае механика работает во благо (в остальном от неё одни проблемы).

Разъем питания SATA выполнен в виде дублированных позолоченных ламелей и вполне надёжен. Обжатие контактов ему не требуется, переходное сопротивление пренебрежимо мало, а коммутационный ресурс достаточно велик (стандарт гарантирует не менее 50 подключений). Г-образный ключ страхует от ошибочного подключения и перекоса.

Вместе с тем, кабельная вилка довольно слабо фиксируется в колодке ЖД, и может сползать от случайных воздействий и вибрации. Рекомендуем скрепить обе части разъема каплей термоклея, или, в крайнем случае, кусочком липкой ленты.

Стандарт SATA предусматривает напряжения питания не только 12 и 5 В, но и 3.3 В (ему отвечает проводник оранжевого цвета). Новшество потенциально упрощает электронику ЖД, что особенно актуально для малогабаритных устройств. Правда, реальных дисков 2.5″ и 1.8″, питающихся от 3.3 В, пока что выпущено немного, а в дисках 3.5″ этот номинал вообще не используется. Но тенденции рынка обещают задействовать его в полной мере.

Важно отметить, что разъем питания SATA допускает горячее подключение. Для этого все 15 ламелей в колодке имеют разную длину. В первую очередь соединяются (и в последнюю – разъединяются) пять контактов земли. Три других длинных контакта обеспечивают предзаряд конденсаторов в цепях питания всех номиналов (для уменьшения броска потребляемого тока), после чего соединяются 7 основных питающих контактов – по два на каждый номинал, плюс один в резерве. Такая продуманная конструкция продлевает жизнь дискам SATA даже при безалаберном обращении, а также делает их пригодными для серверов и хранилищ с горячей заменой.

2.4.2. Интерфейсный шлейф

Интерфейсный шлейф PATA – это в современном виде плоский 80-жильный кабель (40 сигнальных линий, чередующихся с проводами схемной земли). Он имеет три 40-контактных разъёма синего, серого и чёрного цветов, закреплённых чисто механически – путём прореза изоляции острыми выступами контактных пластин (т.н. ножевые контакты). Полученное соединение фиксируется на шлейфе прижимной скобой. Провод, отвечающий первому контакту, помечен цветом – обычно красным или чёрным.

По стандарту, длина шлейфа ограничена 18 дюймами (46 см), однако встречаются и более длинные варианты, вплоть до 80 см. Такие шлейфы предназначены для подключения оптических приводов CD/DVD в крупногабаритных корпусах (серверных или типа full tower); использовать их для жёстких дисков не рекомендуется, поскольку на высокой скорости обмена могут возникать ошибки.

Преимущества шлейфа в том, что он поддерживает режимы передачи выше UltraDMA 2 (33 МБайт/с, предел для более ранних 40-жильных шлейфов) вплоть до UltraDMA 6 (133 МБайт/с), и позволяет подключать два ЖД к одному порту контроллера.

Недостатков, однако, куда больше: шлейф громоздок, неудобен в укладке и механически непрочен. Замины, резкие сгибы и натяжения нарушают взаимное расположение проводов, что ухудшает помехозащищенность и может приводить к ошибкам. Механические крепления разъёмов не слишком надежны в эксплуатации: при значительном усилии разъединения есть риск нарушить контакт в одном или нескольких местах (чаще всего на крайних проводах), или вообще сломать прижимную скобу разъёма.

Сами разъёмы имеют малый коммутационный ресурс: уже после десятка-другого подключений контактные пластины начинают загрязняться и окисляться ввиду истирания покрытия, а их пружинящие свойства ослабляются. Изношенный разъём хуже передает сигнал между контроллером и ЖД, что может приводить к ошибкам интерфейса. Всё это – закономерная плата за низкую себестоимость шлейфа.

Если диск на шлейфе единственный, то его надо сконфигурировать перемычками как ведущий (Master) и подключать только к крайнему (дальнему от контроллера) разъёму шлейфа. Неопытные пользователи часто «втыкают» в диск средний разъём, думая, что чем ближе к контроллеру, тем сильнее сигнал и меньше помехи. Это было бы верно при условии, что нерабочая часть шлейфа аккуратно обрезалась бы. Практически никто так не делает, поэтому сигналы проходят до висячего конца, отражаются и накладываются на оригинал, приводя к искажению и потере данных.

При этом шлейф PATA несимметричен: к контроллеру (материнской плате) следует подключать исключительно синий (или другого яркого цвета) разъём, а к диску Master – черный. В синем разъёме контакт #34 заземлён и не соединён со шлейфом, часто видна характерная высечка провода (по этим признакам контроллер отличает 80-жильный шлейф от 40-жильного). Черный разъём расположен на противоположном конце шлейфа, у него все контакты соединены со шлейфом.

К среднему разъёму шлейфа (серого цвета) можно при необходимости подключить второй диск, сконфигурированный обязательно как ведомый (Slave). У серого разъёма контакт #28 не соединен со шлейфом (это нужно для конфигурации Cable Select, когда ЖД автоматически получает статус Master или Slave в зависимости от разъёма подключения). Помимо цвета, разъёмы могут быть помечены надписями, а также снабжены пластиковыми лепестками для удобства разъединения.

Два диска Master (или два Slave) на одном шлейфе недопустимы: помимо некорректного опознавания в BIOS возможны далеко идущие последствия, вплоть до необратимой порчи данных на дисках. Но даже при правильном конфигурировании, два ЖД на одном шлейфе ощутимо тормозят друг друга, поскольку работать им приходится поочерёдно (как правило, диск захватывает канал на всё время выполнения операции). Взаимное влияние ещё резче выражено, если с ЖД соседствует более медленное устройство, такое как привод дисков CD/DVD. Оптические накопители всегда надо сажать на отдельный шлейф, мелкая экономия здесь неуместна.

Правильное подключение шлейфа PATA к 40-контактной колодке ЖД контролируют два элемента: ключ (выступ на разъеме шлейфа и прорезь в бандаже колодки), а также отсутствующий в колодке и залитый в разъеме контакт #20. Стандарт признаёт основным второй элемент, как более надёжный. На практике удобно ориентировать шлейф по цветной полоске, которая всегда должна должна быть обращена к разъёму питания диска.

При попытке вставить разъем вверх ногами, залитое гнездо упирается в контакт #21. Увы, препятствие останавливает не всех сборщиков – с молодецкой силушкой они гнут или вдавливают штырёк под ноль и таки загоняют перевернутый разъем в гнездо, после чего диск, естественно, не опознаётся. Обнаружив свою ошибку и подключив шлейф как надо, они получают диск, работающий возмутительно медленно. Например, обычная загрузка Windows может длиться 10-15 мин.

Дело в том, что злополучный утраченный 21-й контакт управляет пересылкой данных по скоростному каналу DMA. Диск выставляет на нем высокий уровень сигнала, запрашивая обмен в режиме DMA, однако до контроллера сигнал не доходит, и тот инициирует обмен в режиме PIO, на порядок более медленном и к тому же сильно загружающем процессор. Исправит ситуацию специалист-ремонтник, он снимет плату с диска и восстановит повреждённый штырёк (это может потребовать отпайки колодки и других нетривиальных действий).

Свалить диск в медленный режим может и операционная система. Если драйвер Windows XP (atapi.sys) регистрирует подряд 6 ошибок интерфейса, то он принудительно отключает UltraDMA и переводит диск в PIO. Действующий режим передачи можно увидеть в Диспетчере устройств (см. вкладку Дополнительные параметры в свойствах ATA контроллера), а общее число ошибок – в атрибуте SMART №199 (C7) UltraDMA CRC Error Count.

Ошибки чаще всего бывают вызваны мятым, длинным или некачественным (с плохими контактами) шлейфом PATA. Может также сказаться плохое питание и завышение частоты системной шины (любимый некоторыми разгон). Шлейф надо поменять на новый, заведомо исправный и отвечающий стандарту образец, после чего загрузить ОС, в Диспетчере устройств отключить канал контроллера и включить его снова с помощью опции контекстного меню «Обновить конфигурацию оборудования».

Случается, что шлейф вставлен в колодку не до конца или с перекосом: неопытный сборщик приложил недостаточное усилие (а разъем PATA, особенно новый, подсоединяется довольно туго). Проявляться это может как угодно в зависимости от того, какие контакты нарушены; чаще всего диск просто не опознается. Избежать таких случаев поможет визуальный и тактильный контроль.

Когда шлейф, наконец, подключен правильно, заботы еще не окончены. Излишки длины следует собрать в гармошку и зафиксировать резинкой или пластиковой стяжкой, чтобы кабель не задевал вентиляторы и не мешал циркуляции воздуха внутри СБ (это существенный аспект охлаждения компьютера: на каждой материнской плате есть греющиеся компоненты без индивидуального обдува, такие как модули памяти и микросхема южного моста). При укладке старайтесь сохранить плоскостность шлейфа, сгибая его под углом 90є или 180є.

Избегайте резких перегибов и вмятин, а также натяжений вблизи разъёмов: проводники в шлейфе очень тонкие и легко рвутся при небрежном обращении. Зачастую дефект внешне незаметен (эластичная изоляция скрывает разрыв), а поведение диска может быть весьма разнообразно. При малейших сомнениях в целостности шлейфа – заменяйте его новым. Запасной шлейф всегда надо иметь под рукой, благо он стоит несколько рублей.

Встречаются и более экзотические случаи, например самопроизвольное запароливание ЖД. Одна из обычных команд при повреждении шлейфа воспринимается диском как команда установки пароля ATA, причем следующие за ней 32 байта интерпретируются как сам пароль. В результате при следующем включении питания диск опознается, но будет отвергать все команды до ввода пароля, заведомо неизвестного. BIOS при этом выдаёт диагностику «Hard Disk Failed», и выправить ситуацию может лишь специалист. Он снимет пароль с помощью технологических команд, предоставляющих доступ к микропрограмме накопителя.

Заключительная операция при установке ЖД – проверить в рабочем положении корпуса, не оттягивает ли шлейф своей тяжестью плату электроники (имеется в виду наиболее частое горизонтальное расположение диска платой вниз). Дело в том, что подобная незапланированная нагрузка со временем может ослабить прижимные контакты между платой и банкой, что приведёт к искажению данных, сбоям в работе диска и необходимости ремонта. Это касается меньшей части моделей, но лучше не рисковать и упредить проблему, сложив шлейф по-другому, подвязав к корзине, или, в крайнем случае, перевернув накопитель платой вверх.

В последнее время получили распространение круглые шлейфы PATA. По сравнению со стандартными плоскими они компактнее, удобнее в монтаже и способствуют лучшей вентиляции системного блока. Кроме того, «кругляки» красивее – выпускаются в разных цветах оплётки, есть даже моддерские варианты с подсветкой и флуоресценцией.

Однако в плане надёжности работы круглые шлейфы ничем не блещут, хотя и стоят значительно дороже. Помехозащищенность у них не лучше, а перекрёстные наводки и паразитные ёмкости – выше, поскольку нарушено взаимное расположение сигнальных и земляных проводников. Механическая прочность в целом такая же (на разъёмах жгут расплетается, так что крайние провода остаются слабым местом). В общем, использовать круглые шлейфы без особых причин нецелесообразно.

Можно посоветовать сделать компактный кабель из обычного плоского шлейфа. Тонким лезвием разрежьте его на полоски по 10 проводников в каждой, получившиеся 8 полосок уложите стопкой и закрепите пластиковыми стяжками или изолентой. При должной аккуратности выйдет изделие не хуже покупного «кругляка».

После всех засад параллельного интерфейса, шлейф Serial ATA – образец изящества и надёжности. Обращение с ним крайне простое и удобное: каждый диск подключается к собственному порту контроллера (интерфейс SATA использует соединения точка-точка), шлейф симметричен, узкий четырёхжильный (две экранированные витые пары) кабель стоек к повреждениям и изломам. Укладка шлейфа не вызывает затруднений, излишек длины легко свертывается бухтой или спиралью. Компактный монолитный корпус разъёма весьма прочен, а Г-образный ключ препятствует ошибочному подключению.

Разъём SATA включает семь плоских контактов, из них две пары сигнальных и три контакта земли (более длинных). Это страхует от бросков тока при горячем подключении диска. Единственная проблема – слабая механическая фиксация разъёмов в ранних версиях (современные варианты SATA II имеют пружинную защелку) – решается каплей термоклея.

Важно отметить, что стандарт SATA унифицирует взаимное расположение силового и сигнального разъемов для ЖД различных форм-факторов (3.5″/2.5″/1.8″). Это упрощает подключение (используется единая колодка), избавляет от переходников и позволяет легко строить системы с горячей заменой. В последнем случае накопитель просто вставляется в отсек до упора и фиксируется тем или иным способом, чаще всего защёлкой. Выпускаются даже внешние док-станции для сменных дисков SATA, этакие компьютерные тостеры с клавишей извлечения.

Шлейфы SATA могут иметь разную длину (15…100 см), толщину (6…11 мм, сечение жил соответственно от 30AWG до 26AWG), прямой или угловой разъём на одном из концов. Рекомендуем выбирать экземпляры минимальной длины и максимальной толщины: это повышает уровень сигнала и снижает наводки от помех. На тонком длинном шлейфе иной ЖД диск может и не опознаться, либо будет работать со сбоями – виной тому малая нагрузочная способность интерфейсных микросхем. Угловой разъём, подключённый к диску, снижает вероятность случайной расстыковки, экономит место и облагораживает монтаж.

Стандарт SATA имеет две версии, SATA I и SATA II, отличающиеся скоростью обмена (1.5 Гб/с и 3.0 Гб/с соответственно) и набором команд. Они совместимы сверху вниз, т.е. контроллеры и диски SATA II могут работать в режиме SATA I. Но если контроллер SATA II переходит в более медленный режим автоматически, то диску это нужно указать. Поэтому, если диск SATA II не опознается на контроллере SATA I, то поставьте на диск перемычку, переводящую его в режим SATA I (она обычно помечена 1.5 Gb/s и уже установлена при выпуске с завода).

2.5. Mobil Rack: преимущества и недостатки

Стандартная установка ЖД делает его неотъемлемой частью системного блока и не предполагает частой и лёгкой замены. Нередко в глазах пользователя это превращается в существенный недостаток, препятствующий удобной и безопасной работе. Например, в учебном заведении смена дисков с обучающими программами позволила бы быстро и без всяких настроек подготовить компьютерный класс к новому курсу. А в коммерческой фирме кто-то захочет на время отсутствия спрятать свой накопитель в сейф – во избежание хищения ценных данных.

Для всего этого и многого другого, надо иметь возможность устанавливать и снимать диски, не вскрывая системный блок (и не соблюдая всех вышеописанных предосторожностей). Эту потребность давно уловили производители, и еще в пору господства интерфейса PATA выпустили большое количество специальных контейнеров для ЖД с внешним доступом, получивших название mobil rack.

Типовой mobil rack состоит из двух частей: съёмной корзины для диска 3.5″, куда он крепится на винтах, и собственно корпуса контейнера (шасси), в который вставляется корзина. Фиксируется она с помощью задвижки, или чаще, замка с ключом (это предотвращает несанкционированное извлечение диска). Материал – пластик, реже алюминий.

Шасси стационарно монтируется в пятидюймовый отсек системного блока и подключается точно так же, как и отдельный жёсткий диск PATA. Аналогичные соединения (разъем питания Molex и короткий интерфейсный шлейф) имеются для ЖД внутри корзины, а вот разъём между корзиной и шасси – специальный, 50-контактный типа Centronics. По конструкции он ламельный, самоцентрирующийся, с небольшим усилием подключения – это позволяет легко и безопасно вставлять и вынимать корзину за ручку.

Цепи питания заведены на замок, так что ЖД стартует только после фиксации корзины, а перед её извлечением обесточивается. Таким образом, поддерживается горячая замена дисков, что во многих случаях крайне удобно.

К сожалению, преимущества Mobil Rack сопровождаются крупными недостатками, из-за которых этот класс оборудования так и не получил широкого распространения. С точки зрения надёжности функционирования ЖД, таких недостатков два: недолговечность разъёма Centronics, и проблемы с охлаждением.

По спецификациям, восходящим еще к началу 1990-х годов, Centronics должен выдерживать 250 циклов подключения и отключения (разъём предназначался для периферийных устройств, которые сравнительно редко меняют прописку). Однако этот ресурс оказался недостаточным для практики применения mobil rack, где корзины с дисками могут заменяться несколько раз в день. Покрытие ламелей истирается, обнажается бронзовая основа, склонная к окислению, и контакт нарушается.

Как следствие – все вышеописанные проблемы со стартом диска и его устойчивой работой в системе. При ежедневных манипуляциях неприятности начнутся уже через год, а, скорее всего, и раньше: качество изготовления разъёмов тоже упало. В этом аспекте эксплуатацию mobil rack приходится ограничивать, что не способствует их популярности.

Не менее пагубным оказался перегрев ЖД. Двойная пластиковая оболочка вокруг диска (корзина и шасси) сводит на нет пассивное охлаждение, и приходится прибегать к обдуву. Однако в габариты контейнера вписываются лишь 40-мм вентиляторы, заведомо малопроизводительные и недолговечные. Попытки поставить два, три и даже четыре вентилятора увеличивают в основном только шум и вибрацию, поскольку эффективного воздухообмена в тесной коробочке не добиться.

Справедливости ради надо отметить, что в более дорогих алюминиевых моделях теплоотвод, в том числе и пассивный, улучшен. Но при активной работе и это не всегда спасает. В целом, современным высокопроизводительным ЖД в mobil rack жарковато, и это большой минус последних.

Съёмные контейнеры удобны, когда надо на время подключить диск, используемый не слишком интенсивно, большей частью на чтение (информационные базы данных, учебные материалы, развлекательный контент и т.п.). С ростом ёмкости жёстких дисков и проникновением сетевой инфраструктуры, сфера применения mobil rack постепенно сужается.

http://inoe.name/41121-vsjo-chto-vy-khoteli-znat-o-zhestkikh-diskakh-no.html

В прошлом году производители жёстких дисков открыли эру терабайтных винчестеров. Тогда в гонке по наращиванию ёмкости накопителей первыми оказались разработчики из Hitachi GST. Лидером в преодолении следующей важной отметки стала компания Seagate, объявившая о выпуске 1,5-Тб модели для линейки Barracuda 7200.11. По мнению американского производителя, высокий уровень быстродействия и впечатляющая ёмкость гарантируют новому продукту внимание со стороны самых требовательных пользователей. 1,5 Тб дискового пространства найдут применение в современных домашних ПК, рабочих станциях, RAID-массивах, внешних накопителях.

Новая флагманская модель Barracuda 7200.11 1.5TB принадлежит к категории 3,5-дюймовых винчестеров с интерфейсом SATA II (3 Гб/с) и скоростью вращения шпинделя 7200 об/мин. Объём буфера памяти составляет 32 Мб, как и у большинства имеющихся на рынке терабайтных дисков. Для того чтобы получить ёмкость 1,5 Тб, потребовалось всего четыре пластины с технологией перпендикулярной записи (PMR) последнего поколения. Напомним, что первый терабайтный накопитель от Hitachi GST состоял из пяти пластин.

Одновременно с 1,5-Тб жёстким диском типоразмера 3,5 дюйма американский производитель представил два 2,5-дюймовых винчестера ёмкостью 500 Гб, которые возглавили мобильные линейки Momentus 5400.6 и Momentus 7200.4. Однако следует отметить, что компанию Seagate нельзя назвать первой, принёсшей полутерабайтный объём в класс накопителей для мобильных ПК. Около четырёх месяцев назад данное достижение было записано в послужной список южнокорейской Samsung.

Новые 500-Гб накопители Momentus оснащены интерфейсом SATA II и кэш-памятью объёмом 8 и 16 Мб. Скорость вращения шпинделя эквивалентна 5400 и 7200 об/мин. Разработчики сообщают о чрезвычайно высокой стойкости к ударам и вибрациям. Дополнительную надёжность мобильным винчестерам придаёт технология G-Force Protection, призванная предотвратить контакт пишущих головок с поверхностью пластин в моменты падений и сильных встрясок. Производитель уверен, что новые жёсткие диски Momentus представляют собой наилучшую комбинацию высокой ёмкости, скорости, надёжности и энергоэффективности.

По данным пресс-службы Seagate, начало продаж 1,5-Тб модели Barracuda 7200.11 1.5TB запланировано на август текущего года. Что касается полутерабайтных дисков Momentus 5400.6 и Momentus 7200.4, в розничных сетях они появятся не раньше четвёртого квартала. Хотелось бы также напомнить, что на все жёсткие диски из серий Momentus и Barracuda распространяется фирменная пятилетняя гарантия Seagate.

[VERVoLF]

У меня винты Samsung, сколько разных марок не пробовал они нравятся. Maxtor(вроде так называется) тоже неплохие винты. А Seagate Barracuda так себе файловая система падает хорошо да и так себе они.

[PutnIk]

Мое мнение есть 2 хороших производителя: Western Digital (10 (ему уже лет 7) и 80)и Seagate Barracuda (80, 500)...

Все 4 пашут хорошо, с файловой системой никаких напрягов никогда не испытывал... был у меня еще Hitachi (80) вот это хр*новый винт был(((

[Xardas]

Seagate Barracuda ES.2 2x500Gb в matrix raid'е (половина пространства чередуется - для быстрои работы, вторая половина зеркально - для надежности). Шумные только. Других проблем нет.

Fujitsu - вот ЭТО глючные винты!

[DMR]

Было у меня два Seagate Barracuda(года 3-4 назад)давно на помойке, хотя комп использовался не часто и винты брал новыми.Может раньше качество было такое.

Сейчас новый комп и винт Hitachi террабайтник,работает год проблем нет,только шумноват(комп работает сутками).У знакомого такой же Hitachi работает без нареканий 10 мес.

[Vol89]

Принципы современной технологии изготовления жесткого диска были разработаны в 1973 американской фирмой Ай-Би-Эм (IBM). Новое устройство, которое могло хранить до 16 килобайт информации, имело 30 цилиндров (дорожек) для записи, каждый из которых был разбит на 30 секторов. Поэтому оно получило название 30/30. Известные винтовки винчестер имеют калибр 30/30, поэтому жесткие диски тоже стали называться «винчестерами». Кроме того, разрабатывался жесткий диск в американском городе Винчестере.

Как правило, жесткий диск несъемный, но существуют модели съемных (removable) винчестеров. Жесткий диск смонтирован на оси-шпинделе, который приводится в движение специальным двигателем. Он содержит от одного до десяти дисков (platters). Скорость вращения двигателя для обычных моделей может составлять 3600, 4500, 5400, 7200, 10000, 12000 об/мин. Сами диски представляют собой обработанные с высокой точностью керамические или алюминиевые пластины с магнитным покрытием — тонким слоем окиси железа (в более ранних моделях) или окиси хрома (в более поздних моделях). Каждый диск (platter) разбит на последовательно расположенные дорожки-секторы, соответствующие зонам остаточной намагниченности, созданной головками. Объем памяти сектора равен 512 байтам.

Головки считывания-записи вместе с их несущей конструкцией и дисками первоначально были заключены в герметически закрытый корпус, называемый модулем данных. При установке этого модуля на дисковод он автоматически соединялся с системой, подающей очищенный воздух. В современных винчестерах пакет дисков уже постоянно крепится на дисководе, система не герметична, а принудительная вентиляция отсутствует. Толщина воздушной подушки, создаваемой аэродинамикой вращающегося диска и формой головки, гораздо тоньше человеческого волоса.

Важнейшей частью винчестера являются головки чтения и записи (read-write head). Как правило, они находятся на специальном позиционере (head actuator). Для перемещения позиционера используются преимущественно линейные двигатели (типа voice coil — «звуковая катушка»). В винчестерах применяется несколько типов головок: монолитные, композитные, тонкопленочные, магниторезистивные (MR, Magneto-Resistive), а также головки с усиленным магниторезистивным эффектом (GMR, Giant Magneto-Resistive).

Магниторезистивная головка, разработанная IBM в начале 1990-х годов, представляет собой комбинацию из двух головок: тонкопленочной для записи и магниторезистивной для чтения. Подобные головки позволяют почти в полтора раза увеличить плотность записи. Еще больше позволяют повысить плотность записи GMR-головки. Головки не касаются поверхностей дисков, а перемещаются над ними на расстоянии долей микрона.

Внутри любого винчестера обязательно находится электронная плата, которая расшифровывает команды контроллера жесткого диска, стабилизирует скорость вращения двигателя, генерирует сигналы для головок записи и усиливает их от головок чтения. Под пакетом дисков со шпинделем размещается двигатель. В более ранних моделях винчестеров для привода позиционеров применялся шаговый двигатель, поэтому расстояние между дорожками определялось величиной его шага. В современных моделях используется линейный двигатель, который не имеет дискретности, характерной для шагового двигателя. Поэтому наведение магнитных головок на дорожку производится точнее, что обеспечивает большую плотность записи на дисках.

В ходе выполнения процедуры так называемого низкоуровневого форматирования (low-level formatting) на жесткий диск записывается информация, которая определяет разметку винчестера на цилиндры и секторы. Структура формата включает в себя различную служебную информацию: байты синхронизации, идентификационные заголовки, байты контроля четности. В современных винчестерах такая информация записывается однократно при изготовлении винчестера. Повреждение этой информации при самостоятельном низкоуровневом форматировании чревато полной неработоспособностью диска и необходимостью восстановления этой информации в заводских условиях.

Одной из основных характеристик жесткого диска является среднее время, в течение которого винчестер находит нужную информацию. Это время обычно представляет собой сумму времени, необходимого для позиционирования головок на нужную дорожку и ожидания требуемого сектора. Современные винчестеры обеспечивают доступ к информации за 8-10 мс.

Другой характеристикой винчестера является скорость чтения и записи, но она зависит не только от самого диска, но и его контроллера, шины, быстродействия процессора. У стандартных современных жестких дисков эта скорость составляет 15-17 Мбайт/с.

[Terry Benedict]

Стоит Seagate Barracuda 7200.11 500Gb Sata-2 работает исправно, нареканий нет. Был WD того же объема ох как он трещал и грелся ужас!

[dibar]

WD мне напоминает трактор "Беларусь" - трещит, шумит, греется, но работает.

Очень надежные винты.

Есть у меня 20-ка, ей больше 10 лет, сколько она всего перенесла!))

И поездки по друзьям в сумке, когда еще флешек не было, и несколько системников сменила,

и инфа на ней рушилась, когда при разбивке диска электричество вырубили....

А ведь работает, и бэдов нет..)))

Так что WD - это надежность,ИМХО..)

[Dellfa]

Стоит Seagate Barracuda 7200.11 500Gb Sata-2 работает исправно, нареканий нет. Был WD того же объема ох как он трещал и грелся ужас!

+1

[Chaos]

Винты подорожали.

[abzac]

Забавно, мне фуджики нравились до тех пор пока они не ушли на производство винтов для ноутов.

Про WD, наоборот, у меня воспоминания самые отвратные, лет 10 с лифигом назад покупал, у них тогда для герметичности лента по периметру проклеена была, и срывалась она на ура, 3 или 4 винта так убил - плюнул, ушёл на фуджики, потом сигейты на них по сей день сижу, не жалуюсь.

а ещё раньше был у меня винт квантум фаербол - вот это техника, орехи грецкие им колоть можно было - ему всё по фиг.

PS: это не винты подорожали это рубль падает

[CooDi]

Terry Benedict

У меня уже накрылся. Не храни на нем ничего важного.

[Chaos]

Quantum Fireball это, насколько я помню, предок марки Maxtor, который в свою очередь стал частью империи Seagate.

[CooDi]

Chaos

Немного не правильно помнишь.

Quantum, Maxtor и Seagate были одновременно, видел я древний макстор, еще доквантумовский.

Сначала квантум в макстор а потом макстор в сигейт.

[dimpx]

Народ, кто-нибудь в курсе, что там за проблемы с винтами Seagate 7200.11 ?

Seagate вроде рекомендует срочно обновить прошивку?

[Blake]

кто-нибудь юзал винтик HDD 320.0 Gb SATA-II 300 Hitachi Deskstar 7K1000.B 7200rpm 16Mb ?

вот прикупить собираюсь

вроде так ничего девайс: 1 блин на 320Гб, 16Мб кэша...

есть мнения?

[Mos]

Жесткий диск SATA-II 250Gb Seagate 7200 Barracuda 7200.10 [sT3250310AS] Cache 8MB

Жесткий диск SATA-II 750Gb Seagate 7200 Barracuda 7200.11 [sT3750330AS] Cache 32MB

Юзаю эти два винта. Проблем вообщк пока не было... Работают супер...

[Xupyp1]

Семейство Seagate 7200.11 уже дважды обрадовало моих знакомых.

Накрылись винты на 640 и 750 гб.

[Mos]

Xupyp1 а как они у них накрылись? Как использовались? И в какой момент накрылись?

Жесткий диск SATA-II 750Gb Seagate 7200 Barracuda 7200.11 [sT3750330AS] Cache 32MB

Этот жесткий я таскаю туда сюда, он у меня во внешнем боксе лежит. Переживал много раз отключения питания во время копирования файлов.

Ниче живет.

[abzac]

согласно статьи на серию Barracuda идёт 5и летняя гарантия - так ли это?

если так, то 5ть лет для винта выше крыши - потом менять только

[Chaos]

Chaos

Сначала квантум в макстор а потом макстор в сигейт.

ну это и имелось в виду

Накрылись винты на 640

Мне вообще непонятно, что такое 640 гиговые модели. Обрезки от 750-х чтоли.

[Blake]

что такое 640 гиговые модели

вполне самостоятельные модели. 2 блина по 320 Гб, 4 головки

[Factor]

согласно статьи на серию Barracuda идёт 5и летняя гарантия - так ли это?

если так, то 5ть лет для винта выше крыши - потом менять только

abzac, скорее, имеется в виду гарантированный пятилетний срок службы изделия без сбоев при соблюдении условий эксплуатации,транспортировки и хранения. В нашей стране конечному покупателю ни один ритейлер не даст 5 лет гарантийного срока на купленный у него жёсткий диск.

[Chaos]

А у нас вообще есть в стране фирменный сервисный центр Сеагейтов?

[CooDi]

Шить надо винты на 500гб, 750гб и 1тб из серии 7200.11, это написано на оффсайте сигейта. У них глюки с прошивками бывают, изза этого винт блокируется и биосом либо не определяется, либо определяется 0гб.

Блин. Я бы раньше это бы знал. А то лежит теперь трупик..

Добавлено спустя 3 минуты 21 секунду:

Он когда залочится, больше не шьется с компьютера.
