я так понимаю, это цитаты из всяких книжек. своего и по-доступнее есть?

[miha]

antonfff666

при проектировании усилителя выбирают такой режим работы, чтобы искажения на интересующих частотах были минимальными т.е. выбирают линейный режим работы по графику. Как возникают искажения в этом случае мне не понятно.

[ilebium]

Ну искажения..........

Даже если выбрать линейный режим работы в чистом классе "А", один усилительный каскад (транзистор), не беря в расчёт пассивные элементы (сопротивления, конденсаторы)

Коэффициент искажения будет больше 0.1%, у ламп искажения ещё больше 0.5%-1.5%.

Дальше описывать буду только транзисторные усилители( в связи особенностями схемотехники)

1) В среднем в усилителе мы имеем от 5-10 каскадов усиления, следовательно коэффициент искажения будет 0.5%-1% (кого устроят такие значения?)

2) у всех транзисторов есть собственное сопротивление (несколько сотен Ом), поэтому выходное сопротивление такого линейного усилителя будет 300-800_Ом (как подключить АС?)

Как с этим бороться:

1) поставить выходной трансформатор

- выходное сопротивление упадет до 0.5-3_Ом

- увеличится коэффициент искажения

- неровная АЧХ

2) внедрить цепь ООС местную или общую (я лично за местную)

- выходное сопротивление упадет до 0.001-0.1_Ом

- уменьшается коэффициент искажений, но только на низших гармониках 0.001%-0.1%

- почти идеальная АЧХ

- НО мы получаем:

- смещение звукового сигнала по фазе на 20-60 градусов (а это потери в мощности

на некоторых частотах, относительно угла по фазе 0 градусов)

- транзистор выходит из режима линейной работы, на резких музыкальных

пиках быстро перегружается

- из-за вечного перегруза теряется термостобильность

По этим причинам и появляются гармонические искажения высших порядков.

Хотя на тестовом сигнале уровня 0_дб (т.е без перегруза) и частотой 1_kHz (частота постоянна), измеряют только по 2 или 3 гармонике.

Транзистор работает линейно, очень термостобилен, перегруза нет, т.к. частота постоянна фазовый сдвиг отсутствует по причине постоянной частоты.

Отсюда и и очень хорошие характеристики.

[miha]

ilebium

Как-то неубедительно

1) В среднем в усилителе мы имеем от 5-10 каскадов усиления, следовательно коэффициент искажения будет 0.5%-1% (кого устроят такие значения?)

Количество каскадов рассчитывается из технического задания

(как подключить АС?)

Я лично, помимо трансформаторов, знаю как минимум 4-е способов построения оконечных каскадов. Тут проблема в импедансе на разных частотах. Может её имели ввиду?

смещение звукового сигнала по фазе на 20-60 градусов (а это потери в мощности

на некоторых частотах, относительно угла по фазе 0 градусов)

Вы путаете: потеря вследствии интерференции возникает на пи/2

- транзистор выходит из режима линейной работы, на резких музыкальных

пиках быстро перегружается

В схеме с обшим эммитеров Rэ и Cэ являются элементами схемы эммитерной стабилизации. Эта схема стабилизирует входной ток увеличивающийся или уменьшающейся при изменении температуры или других параметров, за счет ООС. При увеличении коллекторного тока произойдет и увеличение эмитерного, что приведет к падению напряжения на Rэ.

[ilebium]

Ну я и не пытался убедить

Просто высказал своё мнение.....

Ну Вы что думаете о гармонических искажениях?

[miha]

Просто высказал своё мнение.....

Тут не бывает своих мнений иначе как бы усилители делали: я считаю что надо пять каскадов и такие-то транзисторы потому что они мне нравиться (желтенький там или рифленый).

Ну Вы что думаете о гармонических искажениях?

Их надо ловить и душить! Анализаторами спектров, микрофонами, эквалайзерами.

[ilebium]

Ну что такое техническое задание - это я в идеале знаю (я закончил специальность самолётовертолёто строение)

А вот на счёт мнений по ООС:

Всё-же, если ООС идеально справляется со своей задачей, то куда деваются в таких усилителях резкие музыкальные пики?

[lymar]

Добавлю свои 5 копеек, как и обещал

[antonfff666]

колоночки зачётные!!!

[ANDREY16]

Да уж круты.

[AlekseyVX]

колоночки зачётные!!!

Да уж круты.

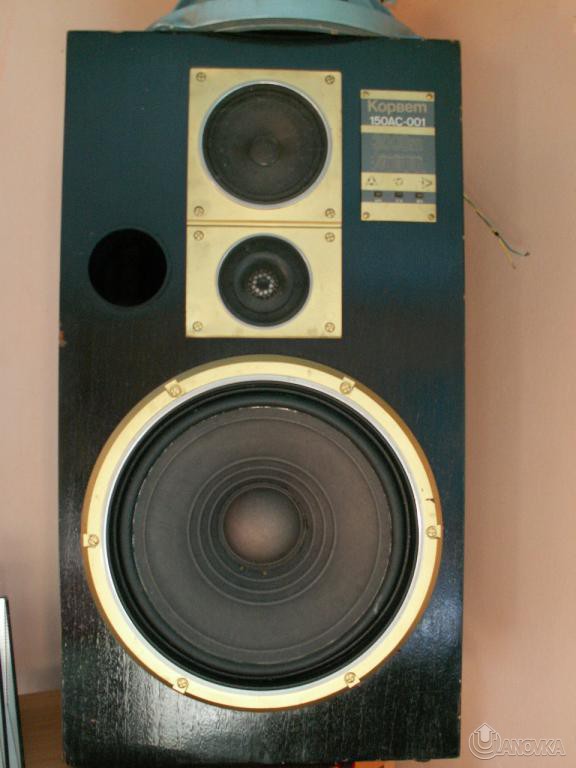

С виду - да, а послушаешь.... руки и голову хорошенько надо понапрягать, чтобы эти корветы зазвучали. Кливеры получше будут, там корпуса намного качественнее сделаны.

Были у меня такие, доводил до ума, но пришлось продать - очень габаритные.

[lymar]

Пока лучшей альтернативы не нашел, есть мысли насчет 4а-32(на первой фотке видны), но пока все в проекте.

Добавлено спустя 46 минут 44 секунды:

AlekseyVX

очень габаритные

этого у них не отнять, зато звучат(по сравнению с ы90 просто небо и земля ИМХО)

А по кливерам, да корпуса там потолше, не спорю, но , если не ошибаюсь выпущено их было гораздо меньше чем корветов, поэтому и найти в приличном состоянии зело трудно., особенно у нас, в УУ

[vanbrekelen]

на правом колуне что за дин лежит сверху?

[lymar]

4а-32

[AlekseyVX]

по сравнению с ы90 просто небо и земля ИМХО

Всё верно. Эта информация для тех, кто не слышал и то и(или) другое

[antonfff666]

у меня в москве товарищ пользует такие корветы с бригом 001. оч. хвалит

[lymar]

бриг 001 хочется конечно послушать(особенно первых версий на 808-х), но ценник на них конский, да и то не у нас

[AlekseyVX]

орбита 50У-002С тоже на 808-х собрана

[ddt]

lymar

что планируешь с 4а-32 делать?

[lymar]

onken petite (если жена не убъет )

[antonfff666]

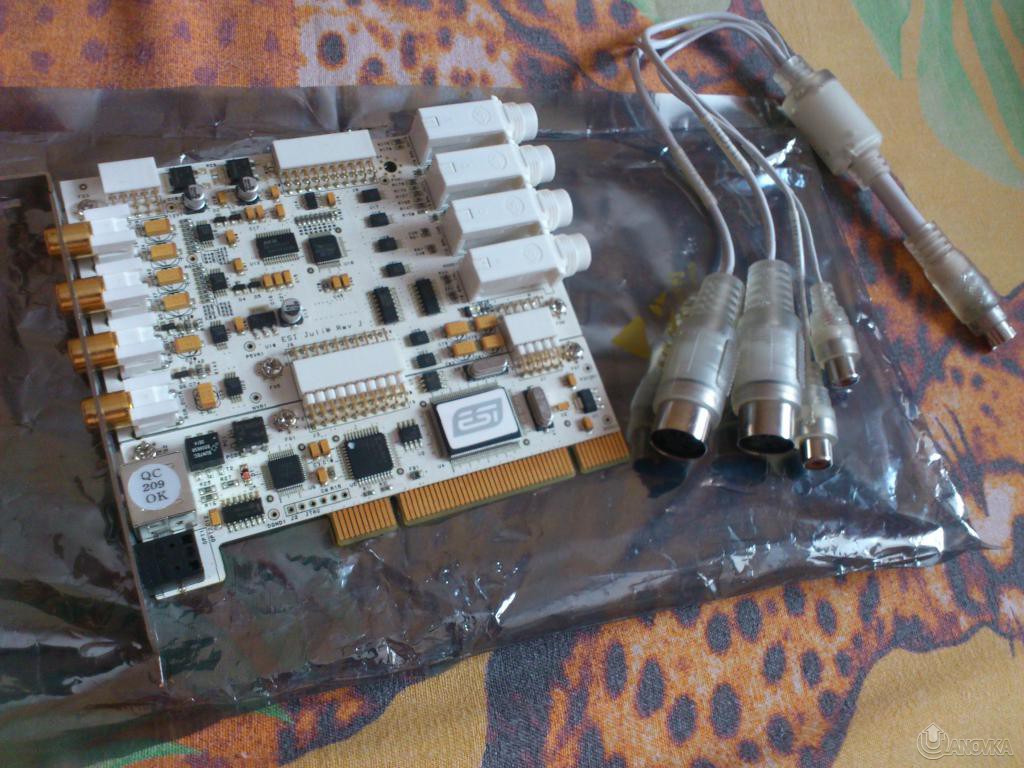

Esi Julia кто-нибудь юзал?

[lymar]

Спешу поделиться радостью, решил сделать себе подарок на новый год и приобщиться к ламповому звуку, приобрет однотактник SE на ГУ-15 Лофтин уайт, приедет после НГ только вот.

[miha]

lymar

Это хорошо, что после НГ. Не так обидно будет.

[lymar]

Все надо попробовать, хотя вряд ли обидно, продавец неоднократно реализует свои проекты и судя по отзывам они очень неплохи

[miha]

Все надо попробовать

Согласен. Я сам собирал ламповые усилители, а также покупал кит чтобы послушать ламповый звук в наушниках. Кроме опыта поиска комплиментарных пар ламп и их подстройки ничего нового для себя не открыл.

судя по отзывам они очень неплохи

Никто не хочет выглядеть глупо
