Из чего можно сделать стабилизатор напряжения?

[Stito]

Проблема в том что в борт системе постоянно бывают скачки напряжения. как можно стабилизировать напряжение??? нужно не на всем только на прикуриватель.

[MegaDos]

Это со слов кого там скачки ?

Сам замерял ?

В иномарках вроде в напругой всё в порядке ...

Крэнку можно наверное (микросхема такая) ...

[Stito]

Вот самая главная проблема что машина не японская=))))Крэнку а эт что?????7

[Hare]

мужики вы чего??? интернет рулит или гугль забанил?? лучше ставить не КР..ЕН-ку, а LM-ку имхо сделаны они по качественней и параметры получше будут продаются в радиодеталях, желательно там же прикупить электролитические конденсаторы которые нужно подпаять к входу и выходу микросхемы, выглядит она как транзистор с 3-мя ногами в классическом корпусе называемом ТО-220 первый слева выход теплоотвод находится сзади это вход, средний вешается на корпус, правый это выход до потребителя. есть и другие корпуса LM-мок рассчитанных на повышенный ток и большой разброс стабилизации для навешивания элементов помогающих работе стабилизатора. если тебе для фм модулятора то подойдет самое простое и дешевое КР1162ЕН12А, КР142ЕН8Бток до 1.5 ампера напряжение стабилизации 12в. LM1085IT-12 ток до 3 ампер напряжение 12в, и запомните что кренка что LM работают только тогда когда между выходом и входом разница напряжений минимум 1,2в, повышать она не умеет, для повышения нужен DC-DC преобразователь, в другом случае на выходе будет столько сколько есть на входе а на некоторых микросхемах входное напряжение -1,2в то есть не 12в, а 10,8в. так как эти 1,2в теряются на переходе стабилизирующей микросхемы.

[Stito]

спасибо=) завтра пойду пытать продавца в радио маркете=)) может найдет его=)

[Hare]

Stito

да куда он денется, они как расходка идут. их в радиодеталях навалом..

[Stito]

=) ммм понятно=)) спасибо=)

[GanjaMan]

аэм.... а что про нагрузку никто не спросил?? Может он хочет после генератора воткнуть стабилизатор? А вы ему Крен-ку ЛМ-ку...

упс не внимателно читал... крен ки на прикуриватель мало

[Obrazina]

можем продать стабилизаторы конкретно предназначены для защиты от скачков

либо с гальвнанической развязкой

для оборудования, изначально навигационного

первый будет стоить 500 р.

второй 1500 р.

[Hare]

GanjaMan

Юра я думаю скорее всего он на модулятор его замутить хочет, последние модуляторы пошли совсем отстойные начали гореть через 1. думаю только для этого, если он воткнет туда прикуриватель кренка или лм-ка тут же и прикурит я думаю он сам об этом понимает. ток я ему расписал. про нагрузку он ничего не сказал. есть и другие стабилизаторы и до 30-60 ампер но схему я думаю он не потянет.

Добавлено спустя 30 секунд:

Obrazina

на чем собраны если не секрет??

[Obrazina]

Hare

честно не знаю, характеристики ниже, это не кулибинская хрень и не китай

то что за 1500 р

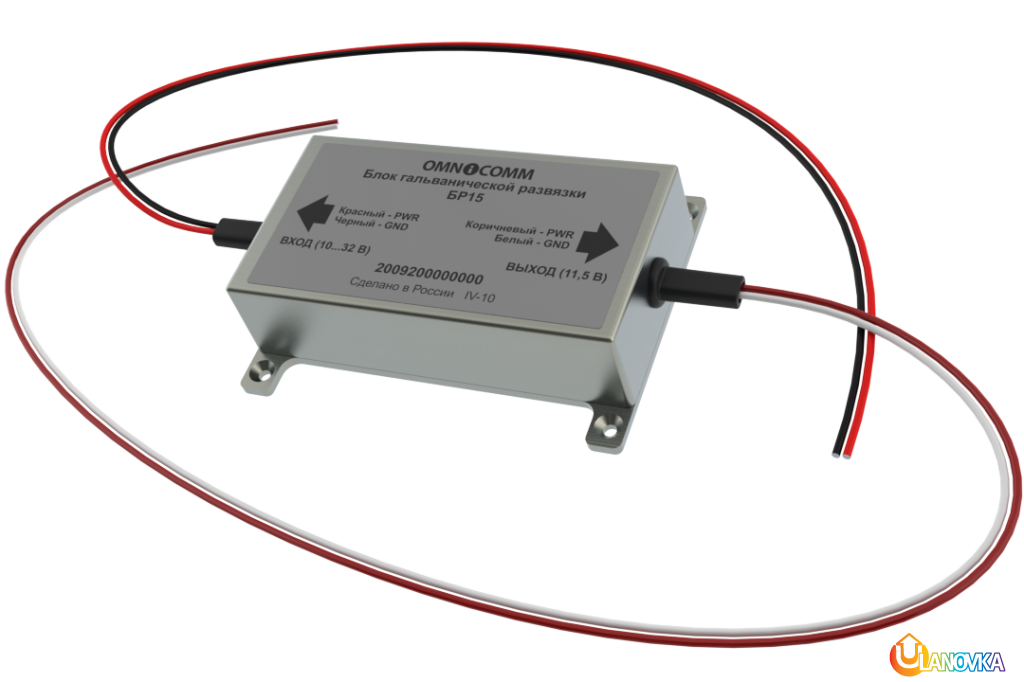

Блок гальванической развязки БР15

Предназначен для обеспечения гальванической изоляции цепей питания систем мониторинга FAS и FMS. Применяется на транспортных средствах, оборудованных выключателем "массы". Обеспечивает защиту от протекания пусковых токов стартера через оборудование системы (регистратор, датчик уровня, прочие датчики) при попытке запустить двигатель с выключенной "массой". Упрощает монтаж системы, т.к. не требуется выполнять специальных требований по обеспечению изоляции оборудования систем мониторинга от корпуса транспортного средства.

Блок гальванической развязки БР15 необходим при монтаже Регистраторов FAS, датчиков уровня топлива LLS 20230 и барьера БИС 20240 на взрывоопасных транспортных средствах.

При монтаже Регистратора FTC блок БР15 не требуется, т.к. Регистратор FTC имеет встроенную гальваническую изоляцию.

Корпус Блока гальванической развязки БР15 выполнен из алюминия, что обеспечивает надежность конструкции и необходимый теплоотвод. Схема блока содержит защиту от неправильного подключения, от короткого замыкания выхода, от превышения напряжения на входе.

Схема блока содержит защиту от неправильного подключения, от короткого замыкания выхода, от превышения напряжения на входе.

[Hare]

Obrazina

мне вот что то не совсем понятно зачем развязка. я понимаю развязка между высоким напряжением и низким чтоб не *бнуло. а тут она не зачем. тут просто нужен стабилизатор. тем более стоит он недешево а Максимальный выходной ток, А 1,25. так что на прикуриватель не пойдет. проще уж лм. дешево и сердито. тем более напряжение питания у этого блока 10-32в. я все понимаю от 10 до 16 ну +3в в накинем в случае неисправности РРН. зачем платить еще за дополнительные 11в не понимаю, нужен он только не здесь а в специальных рассчитаных для него условиях. в обычной пользовательской машине это не что иное как меряние пиписьками. я проще компьютерный бп возьму автомобильный там и то токи побольше будут по линии 12в. цены практически одинаковы. а пользы в 4 раза больше.

[Obrazina]

Hare

я предложил как вариант не более) готовое решение

такие ставим на весь российский автопром промышленный

нет, так нет, я ж не навязываю)

[Stito]

да да мне как раз на модулятор=) а то геник перебрал а он скатина скачки дает. понимаю что реле регулятор. не охота денег тратить=) все равно новый буду брать.

Обижаете руки то не из жОХХХХпы растут=))) можно и схему=) но для студента самое главное чеб по дешевле=))))))))так что будем экономить=))) а в пикутиватель я не буду ставить отдельно запитаю модулятор=) спасибо всем за подсказку=)

Добавлено спустя 1 минуту 37 секунд:

Блок гальванической развязки БР15 необходим при монтаже Регистраторов FAS, датчиков уровня топлива LLS 20230 и барьера БИС 20240 на взрывоопасных транспортных средствах=)) .

эт надо с завода=)) вместе с иконкой на отечественный автопром=))))))))))))

[Hare]

Stito

тогда тебе достаточно кренки. можно даже на лм-ку не тратися. и не забудь конденсаторы прикупить на вход и на выход желательно тантал. и припаять на сами ноги микрухи. саму микросхему уложить в штеккер который в прикуриватель вставляется. там место должно хватить.

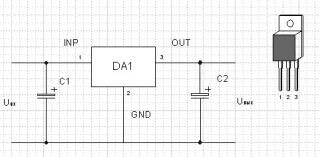

вот типовая схема

Добавлено спустя 53 секунды:

ах да конденсаторы емкостью от 10 до 100мкф.

Добавлено спустя 4 минуты 15 секунд:

Obrazina

да все нормально. если бы я питал электронику стоимостью 10-20тыс руб потребляющую ток до полутора ампер, я бы даже не задумывался и поставил то что вы предложили. вещь хорошая но не в наши машины она. увы. еслиб навигационную систему запитать либо БК то тут без вариантов. и развязка тут как раз поможет для корректной работы датчиков.

[Obrazina]

ну раз топикстартер определился, для нагрузки что такое существует в природе

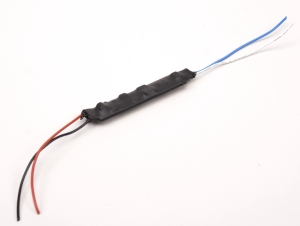

то что за 500 р.

Необходим для защиты терминалов МТ от импульсных помех, возникающих в цепи питания автомобиля с бортовым напряжением 12 и 24 В. Рекомендован для установки на технику с нестабильным бортовым напряжением и автомобили отечественного производства старше 2007 года. Дополнительная информация в паспорте

http://scout-gps.ru/userfile/pdf/filter.pdf

[Серый55]

Stito

Как определил перепады.

1. Не пробовал посмотреть разъемы между генной и реле, а также приветить землю.

(сколько было авто и наших и иномарок но не одна не глючила по напругам. Купил как-то ЗИЛ-130 так там между зарядкой гены и бортом прокинули идиоты проводку новую из красеровки для тех, кто знает что это).

Легче восстановить оригинал.

Чем пробовать что-то изобретать.

Добавлено спустя 1 минуту 1 секунду:

Hare

Это для детей и ток мал. Не серьезно.

[Stito]

Серый55

ну как знать, просто когда акб плохой, и генератору уже за 20 лет, можно всего ожидать.

а тему уже давно не актуальна поскольку машина была продана=)

[Серый55]

Stito

Я посей день на таком танке езжу и не чего привожу его в порядок.

Добавлено спустя 15 секунд:

Stito

Я посей день на таком танке езжу и не чего привожу его в порядок.

[BUTIKHA]

подниму тему!

где можно купить такой стабилизатор напряжения? или кто у наса делает такой стабилизатор? приобрел бы))))

заранее спасибо!

Добавлено спустя 1 минуту 36 секунд:

хочу подцепить медиапроигрыватель к телеку, а то опыт есть, что медиапроигрыватель перегорает

[StrikerBarmaley]

никто не упомянал о нормальной разминусовке?
