Кто-нибудь ставил себе? Слышал что даже в наших температурных условиях можно зимой горячую воду получать.

[WIFi03]

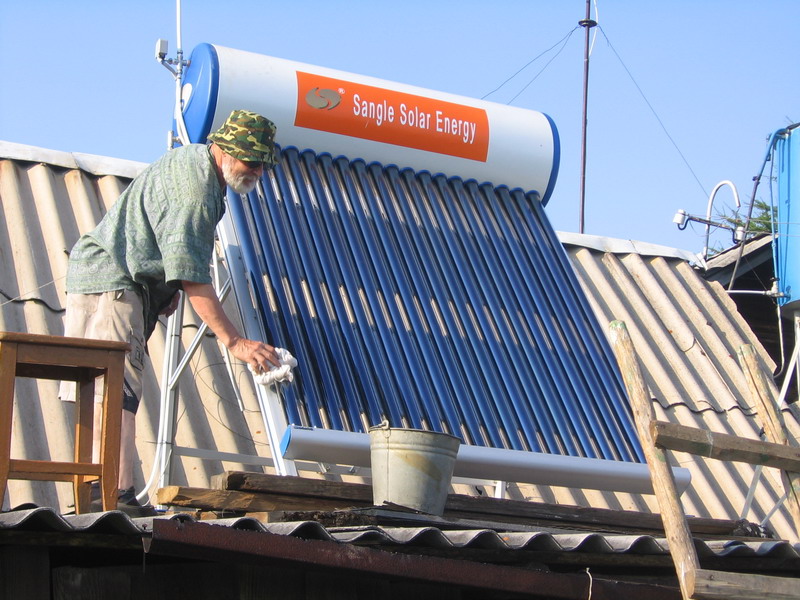

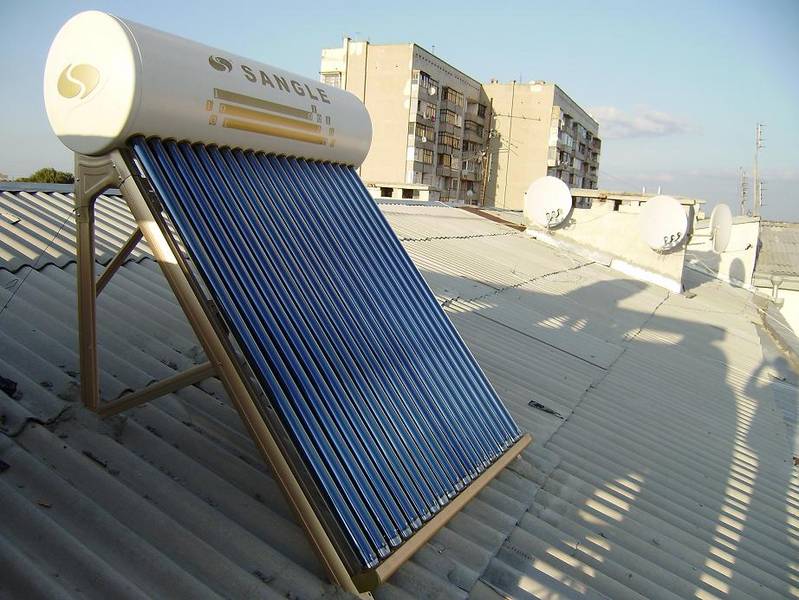

мой товарищ во владике поставил себе домой китайские санглы, вот эта зима будет вторым

постоянно рассказывает по поводу эксплуэтации

в частном доме отличная вещь

[Car-Man]

ходил как то в центр восточной медицины, специально, чтоб ознакомиться с солнечными панелями.

Кто их монтировал, как они работают?

Хотелось бы услышать инфу из первых рук. Отправлять гуглить не надо.

Нужен прежде всего практический опыт их применения в у-у.

Дают ли горячую воду, электричество.

Могу ли я с ними автономно перезимовать в кирпичном доме?

[WIFi03]

Вот в Улан-Удэ реальный объект, заходил 2 раза все хозяина не мог застать

может кто зайдет поговорит, узнает

[Cartier]

У знакомых в такой коллектор молния угодила.

[electr1c]

Car-Man

В Центре восточной медицины установлены панели местного производства. Китайские на мой взгляд по-лучше будут. Солнечные коллекторы дают горячую воду, электричество - нет. Не знаю насколько можно использовать для обогрева в наших условиях.

abao

У товарища до скольки градусов зимой вода греется? Какой коллектор стоит?

Здесь интересные статьи http://www.ppu21.ru/section/209.html?mc=209

[Car-Man]

Car-Man

В Центре восточной медицины установлены панели местного производства. Китайские на мой взгляд по-лучше будут. Солнечные коллекторы дают горячую воду, электричество - нет. Не знаю насколько можно использовать для обогрева в наших условиях.

есть телефон конторы, которая продает эти панели?

[WIFi03]

abao

У товарища до скольки градусов зимой вода греется? Какой коллектор стоит?

Вот мне пишет:

Зимой темп. воды средняя за день - 40-45 грудасов. в такую воду в ванну не залезешь Тело выдерживет максимум 43 градуса.

руками можно и 80 быстро пощупать...

Для отопления есть другие системы, но дороже на порядок.

Здесь интересные статьи http://www.ppu21.ru/section/209.html?mc=209

[electr1c]

abao

Позвонил Thomson'у, цена без установки 32000 рублей. Время будет схожу посмотрю.

[Car-Man]

http://germarator.ru/post/56

может сами будем че нибудь мутить?

[electr1c]

Car-Man

Это солнечная батарея, а разговор про солнечный коллектор, который тоже можно сделать в домашних условиях.

Из журнала Юный техник

Вода, ветер и солнце — самые доступные и неисчерпаемые источники энергии, которые природа дарит человеку. Не случайно к ним в последние годы снова обращается самое пристальное внимание как науки и промышленности, так и энтузиастов технического творчества, самодеятельных конструкторов. О некоторых из создаваемых ими «домашних» устройствах с использованием ветра и солнца мы уже рассказывали в наших публикациях раздела КДМ и «Малая механизация». Сегодня знакомим вас с нагревательной солнечной установкой, сконструированной болгарским инженером Станиславом Станиловым.

Без горячего водоснабжения сегодня обойтись трудно. Нужно ли помыть посуду или автомобиль, принять душ или вымыть пол — во всех этих случаях нужна теплая вода. Хорошо тем, у кого дом централизованно снабжается ею; а как быть владельцам индивидуальных домиков, дач? Можно, конечно, соорудить печь-«котельную», однако она потребует немало топлива. Между тем не только летом, но даже в холодную пору весны и осени можно обеспечить дом горячей водой без затрат даже самых минимальных количеств топлива. Для этого достаточно сделать водонагреватель, работающий от... солнца.

Гелиокотельная не слишком сложна: в конструкцию входит солнечный коллектор, состоящий в данном случае из двух одинаковых блоков (при необходимости количество блоков можно увеличить), накопитель горячей воды и аванкамера.

При проектировании солнечного водонагревателя использовалось несколько хорошо известных принципов. Так, например, для самого нагревателя — «парниковый эффект», то есть свойство солнечных лучей беспрепятственно проходить сквозь прозрачную среду в замкнутое пространство и превращаться в тепловую энергию, уже не способную преодолеть обратно прозрачную «крышу» установки. А в гидравлической системе служит термосифонный эффект, то есть свойство жидкости при нагревании подниматься вверх, вытесняя при этом более холодную воду и заставляя ее перемещаться к месту нагрева. Следует также отметить, что при разработке учитывался и эффект накопления и сохранения тепловой энергии: в установке «уловленная» солнечная энергия, преобразованная в тепловую, аккумулируется и сохраняется длительное время.

Разумеется, основополагающим принципом при проектировании был «сделай сам»: все составные элементы водонагревателя должны быть доступны для изготовления своими силами и из таких полуфабрикатов или сырья, материалов, которые можно приобрести в открытой продаже либо подобрать из металлолома.

Итак, немного об устройстве солнечного водонагревателя и о принципе его работы.

Коллектор — это трубчатый радиатор, заключенный в короб, одна из сторон которого застеклена. Радиатор сварен из стальных труб, причем для подводящей и отводной используются водопроводные трубы на 1 или на 3/4 дюйма, а для решетки лучше использовать тонкостенные трубы меньшего диаметра — например, труба Ø16X1,5 мм. Всего для одной решетки требуется 15 таких труб длиной около 1600 мм.

Короб коллектора — деревянный, собран из досок толщиной 25...30 мм и шириной 120 мм. Днище короба — из фанеры или же оргалита, оно усилено рейками сечением 30X50 мм. Короб тщательно теплоизолируется; сделать это можно с помощью упаковочного или строительного пенопласта: он укладывается на дно, поверх него закрепляется лист белой жести или оцинкованного кровельного железа, и сверху укладывается радиатор. Закрепляется радиатор в коробе хомутами из стальной полосы.

Трубы радиатора и металлический лист на дне короба окрашиваются черной матовой краской. Покровное стекло желательно герметизировать, с тем, чтобы потери тепла за счет конвекции были минимальными. С внешней стороны короб желательно окрасить серебрянкой, с тем чтобы уменьшить потери на теплоизлучение.

Все соединения — как сварные, так и резьбовые — должны быть строго герметичными. Соединение труб — стандартное, с помощью муфт, тройников и уголков с герметизацией пенькой и краской.

Накопителем теплоносителя может служить бак емкостью 200-300 литров. В принципе для этой цели годится и любая подходящая бочка. Если невозможно подобрать емкость нужной вместимости, используйте две-три, соединив их с помощью труб в единую систему. Накопитель также желательно теплоизолировать. Идеальным вариантом будет размещение емкости (или емкостей) в дощатом или же фанерном коробе с заполнением межстеночного пространства любым теплоизолятором — строительным пенопластом, шлаковатой, сухими опилками или даже рубленой соломой или сеном. С той же целью саму бочку (или бочки) желательно окрасить изнутри и снаружи серебрянкой. Ею же следует окрасить короб и снаружи.

Аванкамера предназначена для создания в гидросистеме постоянного, не слишком высокого давления — 800...1000 мм водного столба. Если провести аналогию с системой охлаждения автомобиля, то можно сказать, что аванкамера играет здесь роль расширительного бачка. Изготовить ее можно из любого подходящего сосуда емкостью 30-40 литров, например, большого бидона или даже алюминиевой кастрюли той же вместимости. Аванкамера оснащается подпитывающим устройством, позволяющим ей работать в автоматическом режиме. Его основа — поплавковый клапан, который применяется в быту для сливных бачков: его можно приобрести в магазинах сантехнических изделий.

Сборка солнечного водонагревательного устройства начинается с размещения на чердаке дома накопителя в теплоизолирующем коробе и аванкамере. Масса заполненного водой накопителя получается значительной, поэтому следует убедиться, что перекрытия потолка в выбранном месте достаточно прочны и выдержат вес массивного бака.

Аванкамера размещается поблизости от накопителя таким образом, чтобы уровень воды в ней превышал уровень воды в накопителе на 0,8-1 м.

Солнечные коллекторы располагаются с южной стороны дома под углом от 35 до 45° к горизонту. Размещать их лучше всего так, чтобы эти панели стали естественной кровлей дома или небольшой веранды.

Для того чтобы соединить все элементы солнечного водонагревателя в единую систему, понадобятся трубы двух сортаментов: «дюймовые» и «полудюймовые». С помощью последних монтируется высоконапорная часть системы — от водопроводного ввода до аванкамеры, а также вывод нагретой воды из накопителя: «дюймовые» используются для низконапорной части нагревателя.

Следует отметить, что работоспособность системы в значительной степени зависит от ее герметичности и от отсутствия воздушных пробок, поэтому к монтажу трубопроводов следует отнестись особенно аккуратно. Все трубы желательно также окрасить серебрянкой и тщательно теплоизолировать — например, с помощью поролона и полиэтиленовой ленты, которой полосы поролона прибинтовываются к трубе. Завершив эту операцию, лучше покрыть «забинтованную трубу серебрянкой.

Заполнение системы водой осуществляется через дренажные вентили в нижней части радиаторов — в этом случае будет гарантия от появления в системе воздушных пробок. Процесс заполнения заканчивается, когда из дренажной трубы аванкамеры польется вода.

Теперь подсоединяем аванкамеру к водопроводному вводу и открываем расходный вентиль; при этом уровень воды в аванкамере начнет снижаться до тех пор, пока не сработает поплавковый клапан. Подгибая держатель поплавка, можно добиться оптимального уровня воды в аванкамере.

После заполнения системы водой радиаторы тут же начнут нагревать ее — это происходит даже в облачную погоду. Теплая вода станет подниматься вверх, заполняя собой накопитель и вытесняя при этом холодную, которая поступит в радиатор. Процесс происходит непрерывно — до тех пор, пока температура воды, поступающей в радиатор, не сравняется с температурой воды, поступающей из радиатора. При расходовании воды из накопителя уровень ее в аванкамере понизится; тогда сработает поплавковый клапан и дольет воду в аванкамеру. Холодная вода из аванкамеры поступит в нижнюю часть накопительной емкости, поэтому перемешивания воды практически не происходит. Теплая же вода забирается из самой верхней части накопителя.

Следует помнить, что в ночное время, когда температура на улице меньше, чем температура нагретой воды, солнечный водонагреватель с помощью радиатора начнет отапливать улицу — термосифонный эффект работает и в этом случае, перекачивая тепло в обратном направлении. Поэтому в гидросистеме должен быть предусмотрен вентиль, препятствующий обратной циркуляции воды из радиаторов в накопитель, который имеет смысл перекрывать в вечернее и ночное время.

Подводку воды к мойке или к душу можно произвести с помощью стандартных смесителей. Мера эта отнюдь не лишняя: в солнечную погоду температура воды может достигать 80°, и пользоваться такой водой затруднительно. К тому же смесители позволят существенно экономить горячую воду.

В случае, если производительность солнечного водонагревателя не устроит вас, ее можно значительно увеличить, вводя в тепловую цепь дополнительные секции солнечных коллекторов — блочная конструкция установки вполне позволяет сделать это.

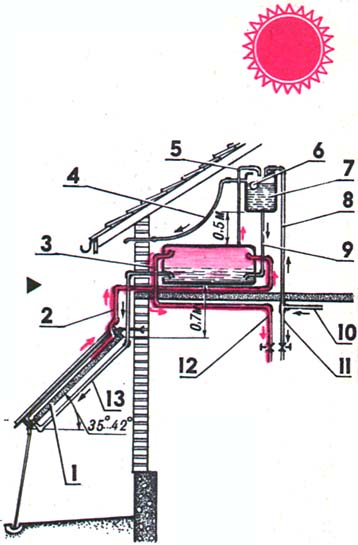

Рис. 1. Солнечный водонагреватель: 1 — поплавковый клапан аванкамеры, 2 — дренажная труба накопителя, 3 — трубопровод для подвода холодной воды к аванкамере, 4 — теплоизоляционный короб накопителя, 5 — труба ввода холодной воды, 6 — труба подвода холодной воды к смесителям; 7 — труба подвода горячей воды к смесителям, 8 — труба для подвода горячей воды к накопителю, 9 — солнечные коллекторы, 10 — сливной вентиль, 11 — вентиль для залива системы, 12 — «горячая» труба солнечного коллектора, 13 — труба подпитки накопителя, 14 — аванкамера, 15 — дренажная труба аванкамеры.

Рис. 2. Гидравлическая схема солнечного водонагревателя: 1 — солнечный коллектор, 2 — «горячая» труба солнечного коллектора, 3 — заборная труба для выхода горячей воды из накопителя, 4 — дренажная труба аванкамеры, 5 — дренажная труба накопителя, 6 — поплавковый клапан аванкамеры, 7 — аванкамера, 8 — труба подвода холодной воды к аванкамере, 9 — трубопровод подпитки накопителя, 10 — водопроводный ввод, 11 — подвод холодной воды к смесителям, 12 — подвод горячей воды к смесителям, 13 — «холодная» труба солнечного коллектора.

Рис. 3. Солнечный коллектор: 1 — защитное стекло, 2 — рама (стальной уголок), 3 — дно (оргалит толщиной 5 мм), 4, 7 — стенки короба коллектора (доска сечением 120X25 мм), 5 — стальная накладка (полоса сечением 2,5X20 мм), 6 — накладка-уголок, 8 — усиление днища (деревянный брусок сечением 30X50 мм), 9 — соединительная муфта, 10 — трубка радиатора, 11 — приемная труба радиатора, 12 — хомут крепления радиатора, 13 — теплоотражатель (оцинкованное кровельное железо или белая жесть), 14 — теплоизолятор (пенопласт, стекло- или шлаковата).

[berik]

такой гелио нагреватель в тумэр морине продавали, в магазане керама марази. Правда давненько, работают они щас или нет...

Добавлено спустя 18 минут 37 секунд:

интересно внутри вместо воды возможно использовать другой теплоноситель? допустим масло или антифриз. Потом уже внутри помещения, используя теплообменник подогревать воду в системе отопления, водоснабжения.

Добавлено спустя 21 минуту 21 секунду:

http://item.taobao.com/item.htm?id=6284326696

[Mrnixon]

такой гелио нагреватель в тумэр морине продавали, в магазане керама марази. Правда давненько, работают они щас или нет...

Добавлено спустя 18 минут 37 секунд:

интересно внутри вместо воды возможно использовать другой теплоноситель? допустим масло или антифриз. Потом уже внутри помещения, используя теплообменник подогревать воду в системе отопления, водоснабжения.

Добавлено спустя 21 минуту 21 секунду:

http://item.taobao.com/item.htm?id=6284326696

В коллекторах теплоноситель не вода, в трубках, которые идут в самом коллекторе и в бак с водой, протекает специальная жидкость и проходя по спирали в баке, нагревает воду. Обогревать помещение с нашими морозами не получится. Вода нагревается до 60-65 градусов, маловато для обогрева, а вот для бытовых нужд (посуду помыть, искупаться) в самый раз, но тоже экономно надо использовать водичку.

[electr1c]

здесь каталог китайского завода Шентай солар

http://file.sibnet.ru/get/file/?id=949036

После переписки с оператором выяснил, что продать-то 1-2 батареи могут, но отправлять будут только самолетом или экспресс доставкой (в обоих случаях дорого) Или сразу вагон заказывать))

[dmon]

В коллекторах теплоноситель не вода, в трубках, которые идут в самом коллекторе и в бак с водой, протекает специальная жидкость и проходя по спирали в баке, нагревает воду.

Этиленгликоль кажись

[AskeR]

такой гелио нагреватель в тумэр морине продавали, в магазане керама марази. Правда давненько, работают они щас или нет...

Добавлено спустя 18 минут 37 секунд:

интересно внутри вместо воды возможно использовать другой теплоноситель? допустим масло или антифриз. Потом уже внутри помещения, используя теплообменник подогревать воду в системе отопления, водоснабжения.

Добавлено спустя 21 минуту 21 секунду:

http://item.taobao.com/item.htm?id=6284326696

В коллекторах теплоноситель не вода, в трубках, которые идут в самом коллекторе и в бак с водой, протекает специальная жидкость и проходя по спирали в баке, нагревает воду. Обогревать помещение с нашими морозами не получится. Вода нагревается до 60-65 градусов, маловато для обогрева, а вот для бытовых нужд (посуду помыть, искупаться) в самый раз, но тоже экономно надо использовать водичку.

Все от мощности зависит. Знакомый утверждает, что в весной и осенью вполне дом обогревать получается+гор.вода. Зимой подтапливать приходиться. Но экономия говорит, большая получается. У нас 2-3 фирмы их изготовлением занимаются, но заказов мало, народ еще не прочухал. Хочу тоже себе поставить, но импортные дорого, у наших с качеством непонятно. Может самому попробовать собрать? Здесь самое главное аккумулятор тепла хороший нужен, да и самим коллектором вопросы есть.

Так и есть, по внешнему контору "незамерзайка" течет, наши антифриз используют.

[Bair]

Набрел на сайт по теме: http://www.sun-eco.ru/catalog/43/

[berik]

ь помещение с нашими морозами не получится. Вода нагревается до 60-65 градусов, маловато для обогрева, а вот дл

я когда заканчиваю топить, у меня в системе 50-60 градусов. Хватает на 12 часов. температура воды за это время опускается до 15-20 гр.

я в посте выше как раз подумывал о такой системе, а все уже готово. Система Оптима. телефон на сайте вроде местный, надо бы узнать у них опыт монтажа оптимы есть и какие отзывы хозяев.

[-LANA-]

Есть ли такие люди в нашем городе кто может рассчитать сколько понадобится коллекторов?

[YASHA]

Нужно знать характеристики коллекторов, какие плоские или вакуумные? Для какой цели они устанавливаются, только ГВС или замещение нагрузки на отопление. Ориентация по месту установки. Угол наклона для отопления и ГВС разный.

Скиньте данные, посчитаю, правда через недельку.

[dorgi]

у самого стоит такой коллектор , на отопление в сибирских условиях сразу скажу не тянет, зимой в декабре-январе +30 прогревается, но зимой им не пользуюсь, т.к. подводящие трубы перемерзают, необходим греющий кабель что мин. 1-2 квт., это сопоставимо с обычным водонагревателем 60-80 литров, что и себе и установил ))), пользуюсь коллектором с марта по октябрь(ноябрь). привез его сам из Китая ( 5-я улица Маньчжурии) , цена вопроса 20 т.р., здесь цены космос!

[Dersu_Uzala]

А с марта по ноябрь какую температуру выдает?

[-LANA-]

как рассчитать срок окупаемости коллекторов?

[Zx]

у самого стоит такой коллектор , на отопление в сибирских условиях сразу скажу не тянет, зимой в декабре-январе +30 прогревается, но зимой им не пользуюсь, т.к. подводящие трубы перемерзают, необходим греющий кабель что мин. 1-2 квт., это сопоставимо с обычным водонагревателем 60-80 литров, что и себе и установил ))), пользуюсь коллектором с марта по октябрь(ноябрь). привез его сам из Китая ( 5-я улица Маньчжурии) , цена вопроса 20 т.р., здесь цены космос!

похвастуйся коллективу

[borisolik]

Видел на "подсолнухе" что на Пищевой стоит один такой!!!
