Оптитрон своими руками на Camry sv-30

[ELEKTRIK]

Идея оптитрона давно вертелась в голове, т.к родная подсветка уже надоела. На глаза попалась ссылка на сайт, который продаёт уже готовые светодиодные платы http://www.led119.ru.

Было приобретено всё необходимое . Совместно с Петровичем началось осуществление задуманного.

Нам понадобилось:

1) Светодиодные платы (2 больших кольца, на спидометр и тахометр. 2 маленьких, на бензин и температуру. 2 платы под стрелки)

2) Наждачная бумага, марку не помню.

3) Паяльник

4) Двусторонний скотч

5) Прямые руки

ФОТО ОТЧЁТ.

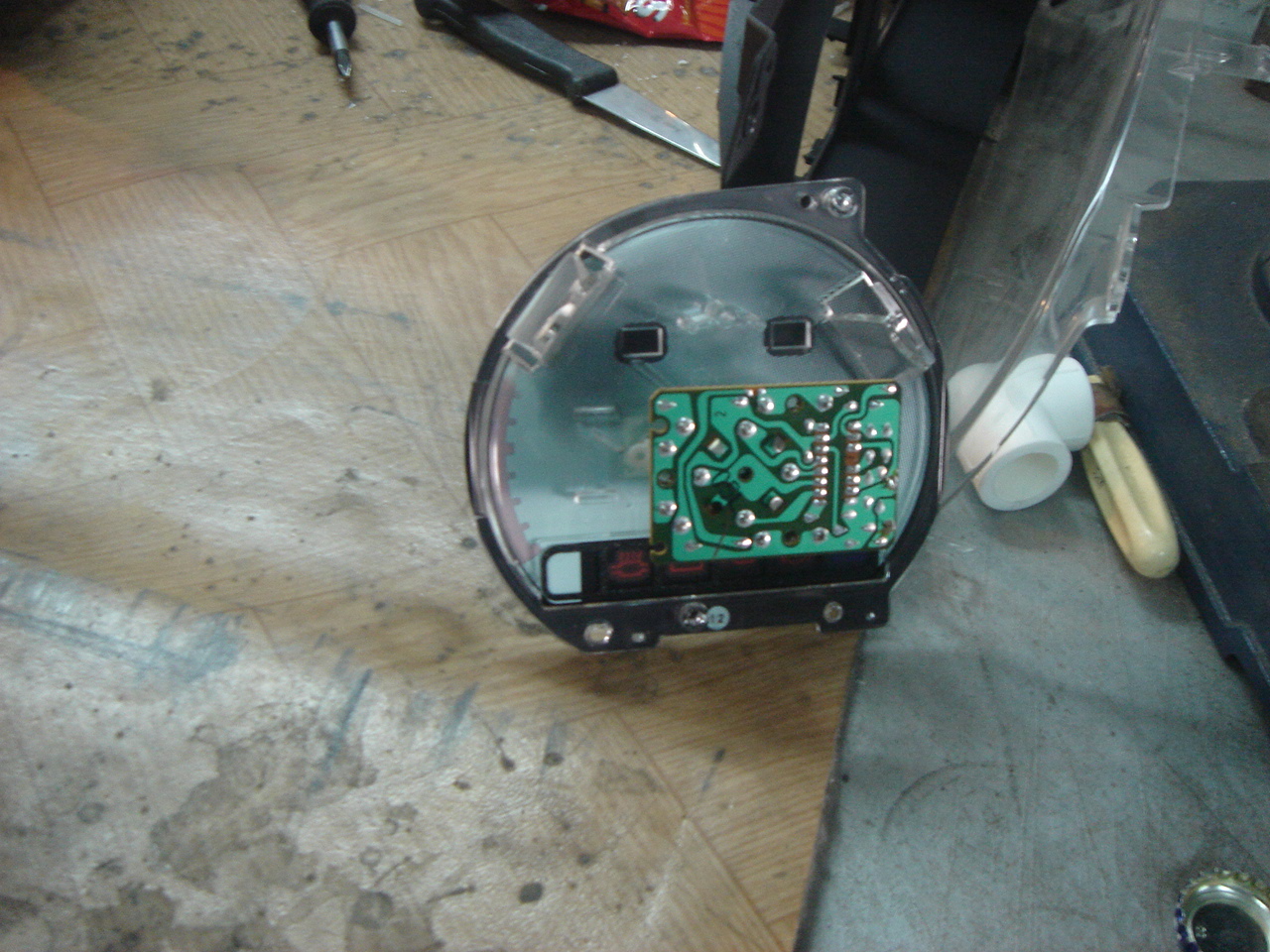

Снимаем тахометр

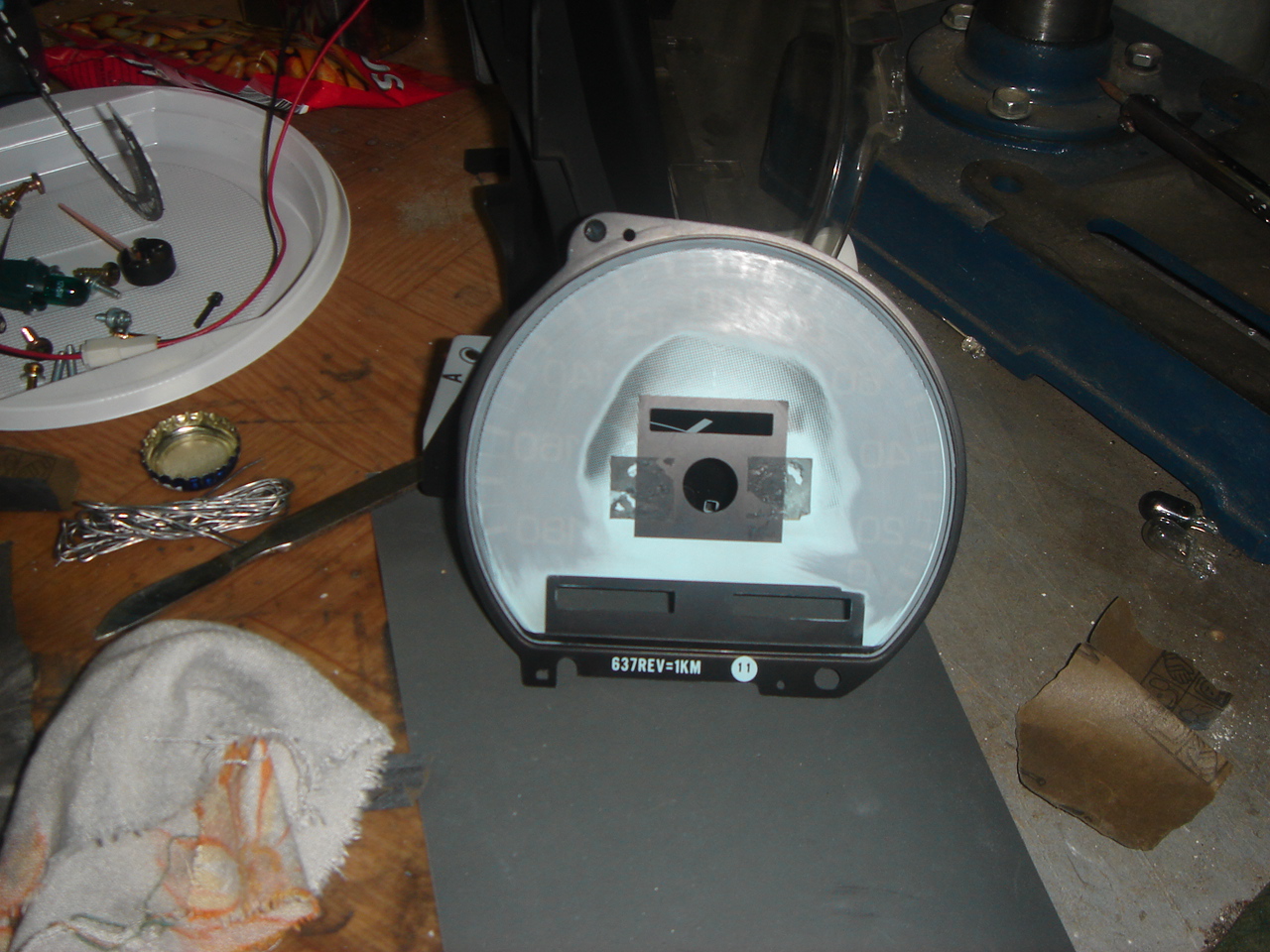

Наждачной бумагой снимаем светорассеиватель

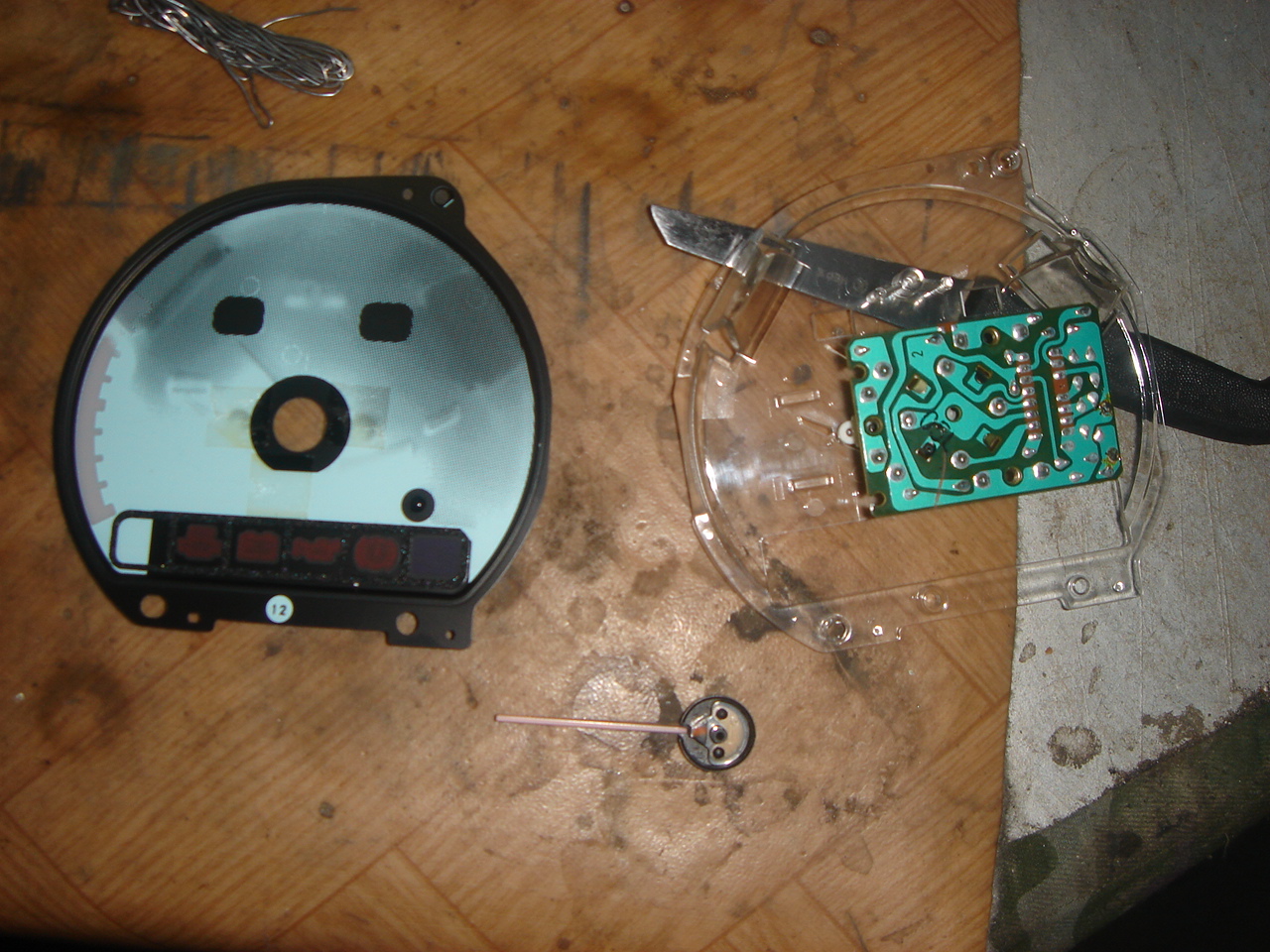

Разбираем спидометр и проделываем тоже самое

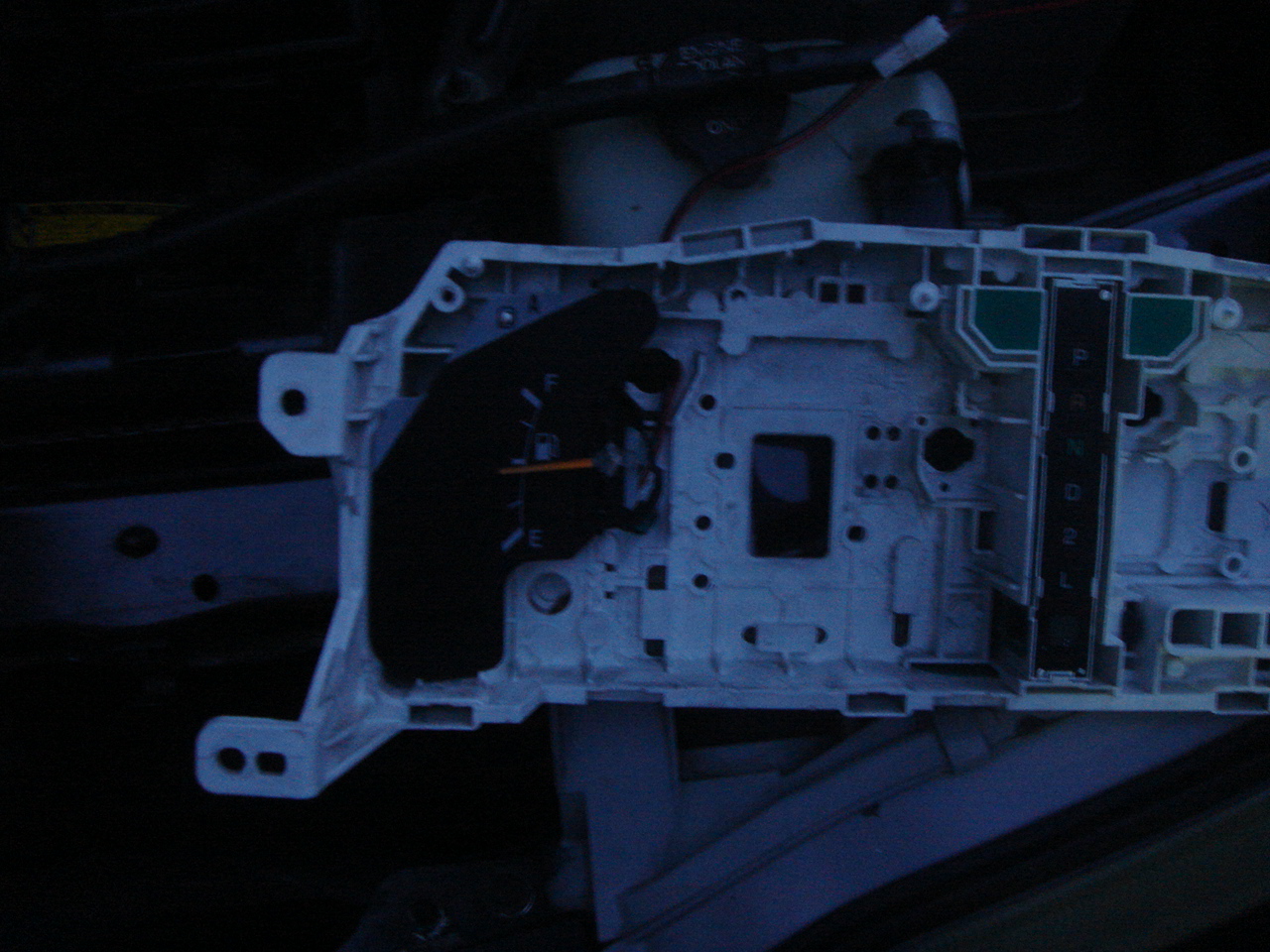

Снимаем датчики бензина и температуры (Их мы не разбирали, а только сняли с панели).

Также наждачной бумагой убираем светорассеиватель.

С помощью двустороннего скотча приклеиваем светодиодные платы на панель.

Результат

Устанавливаем платы под спидометр и тахометр

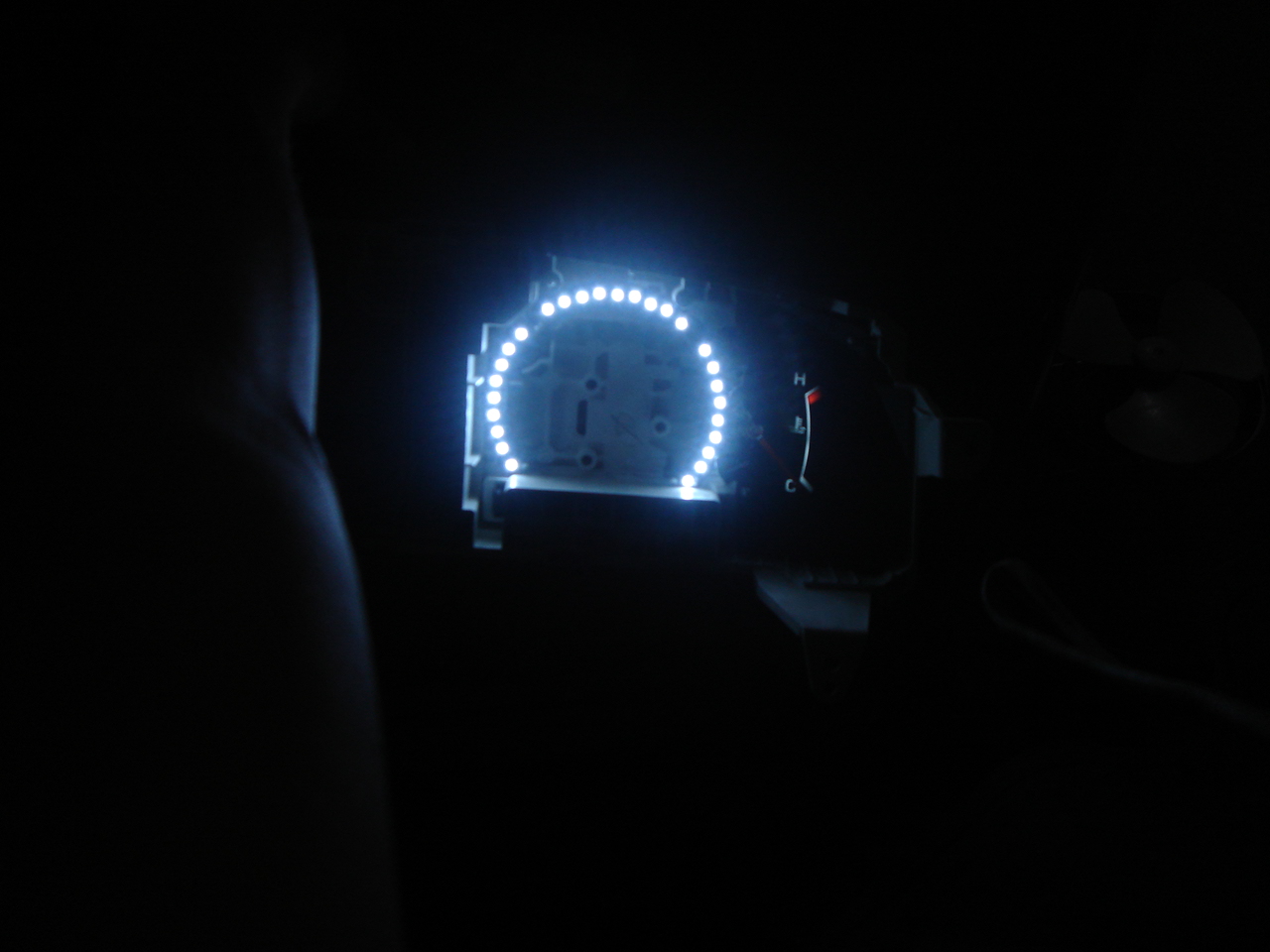

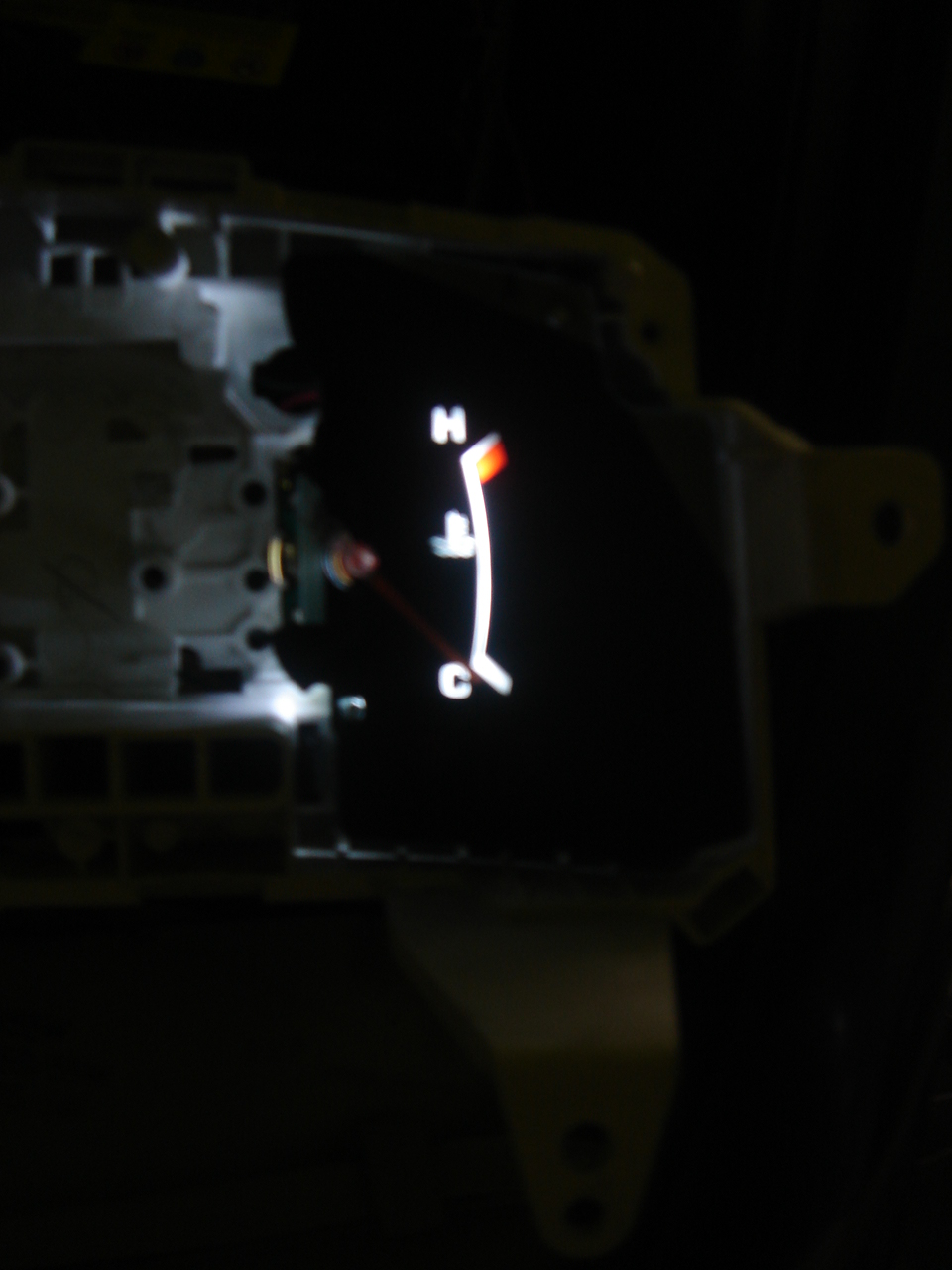

Свечение светодиодов

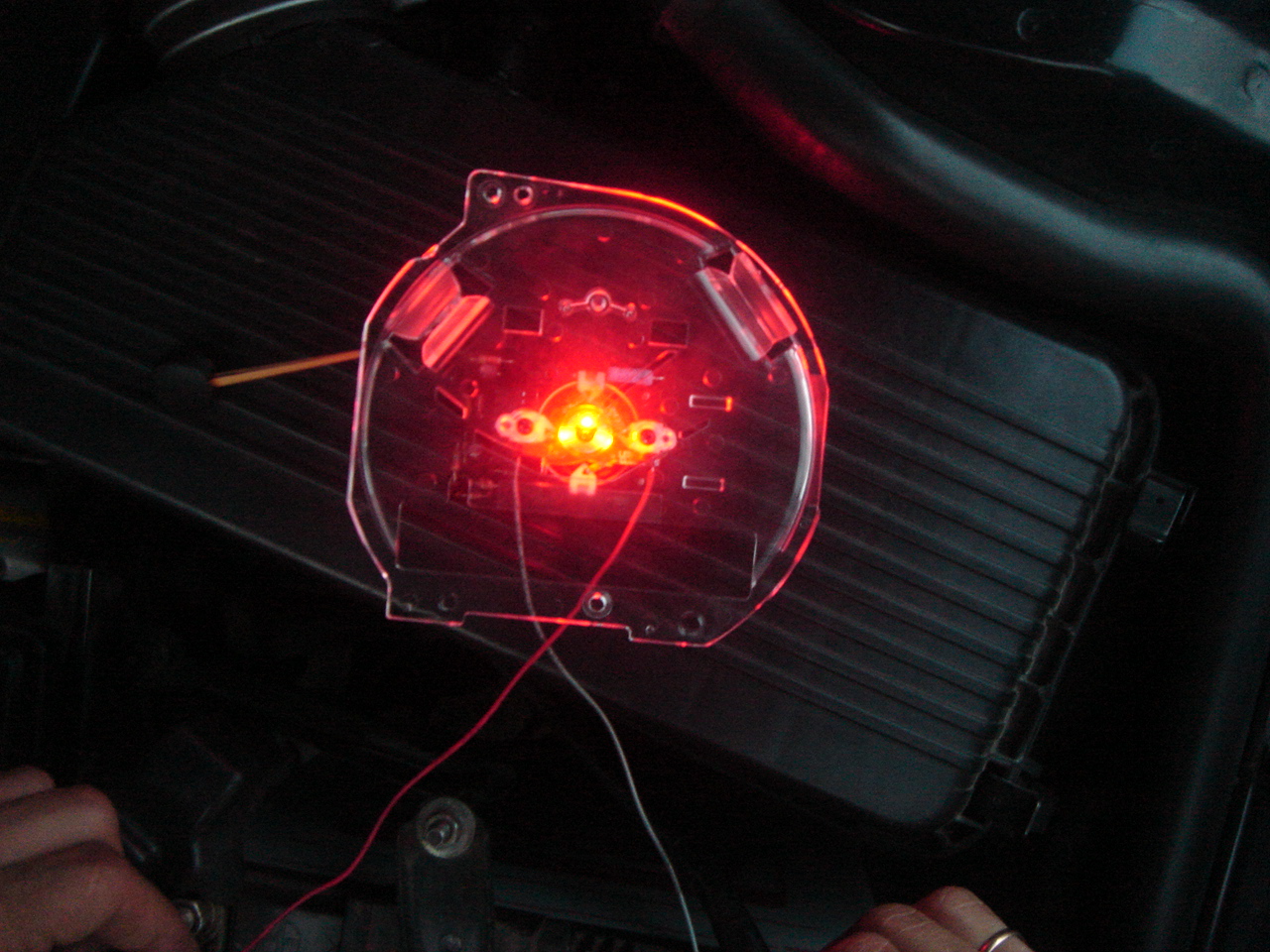

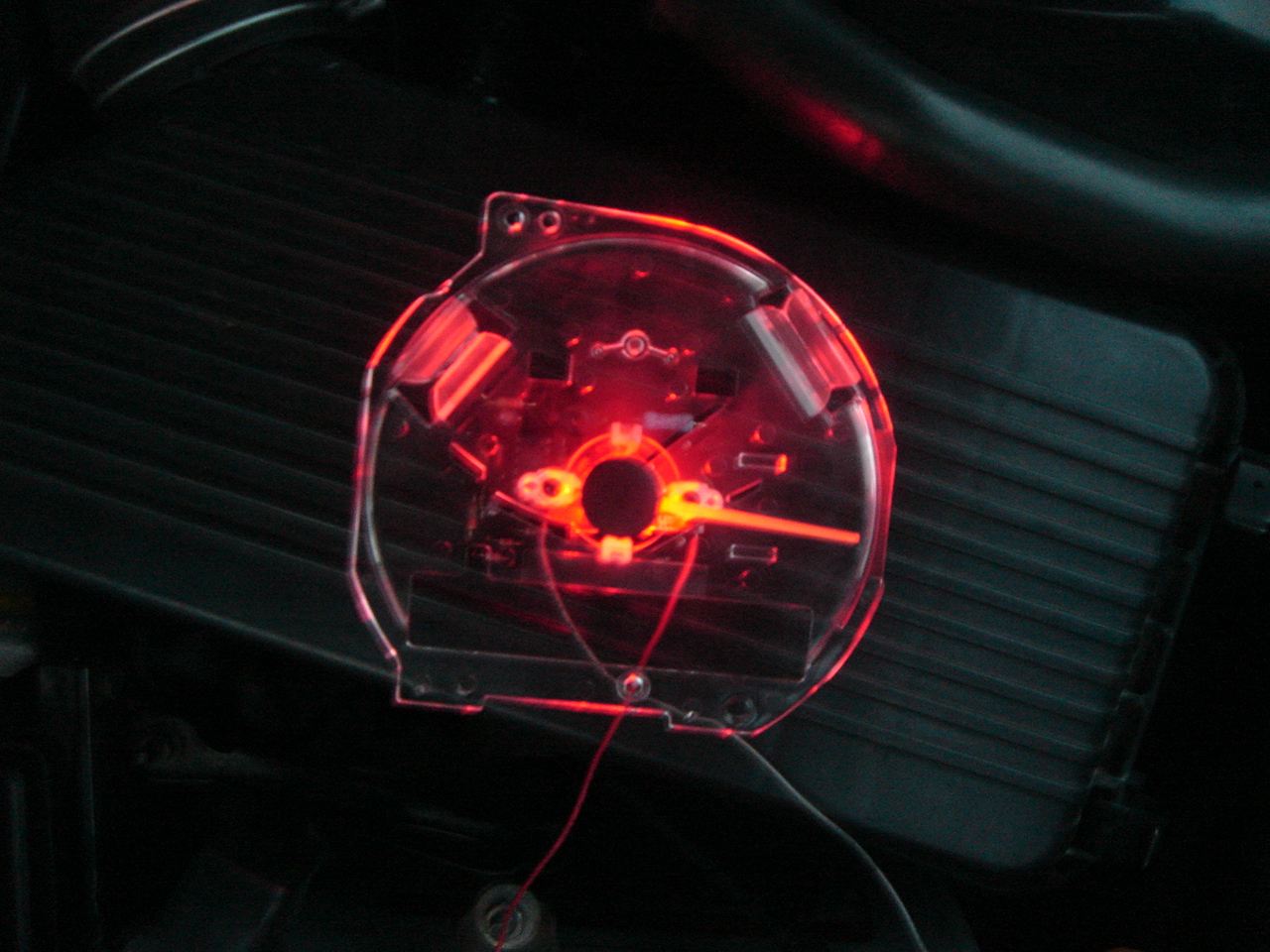

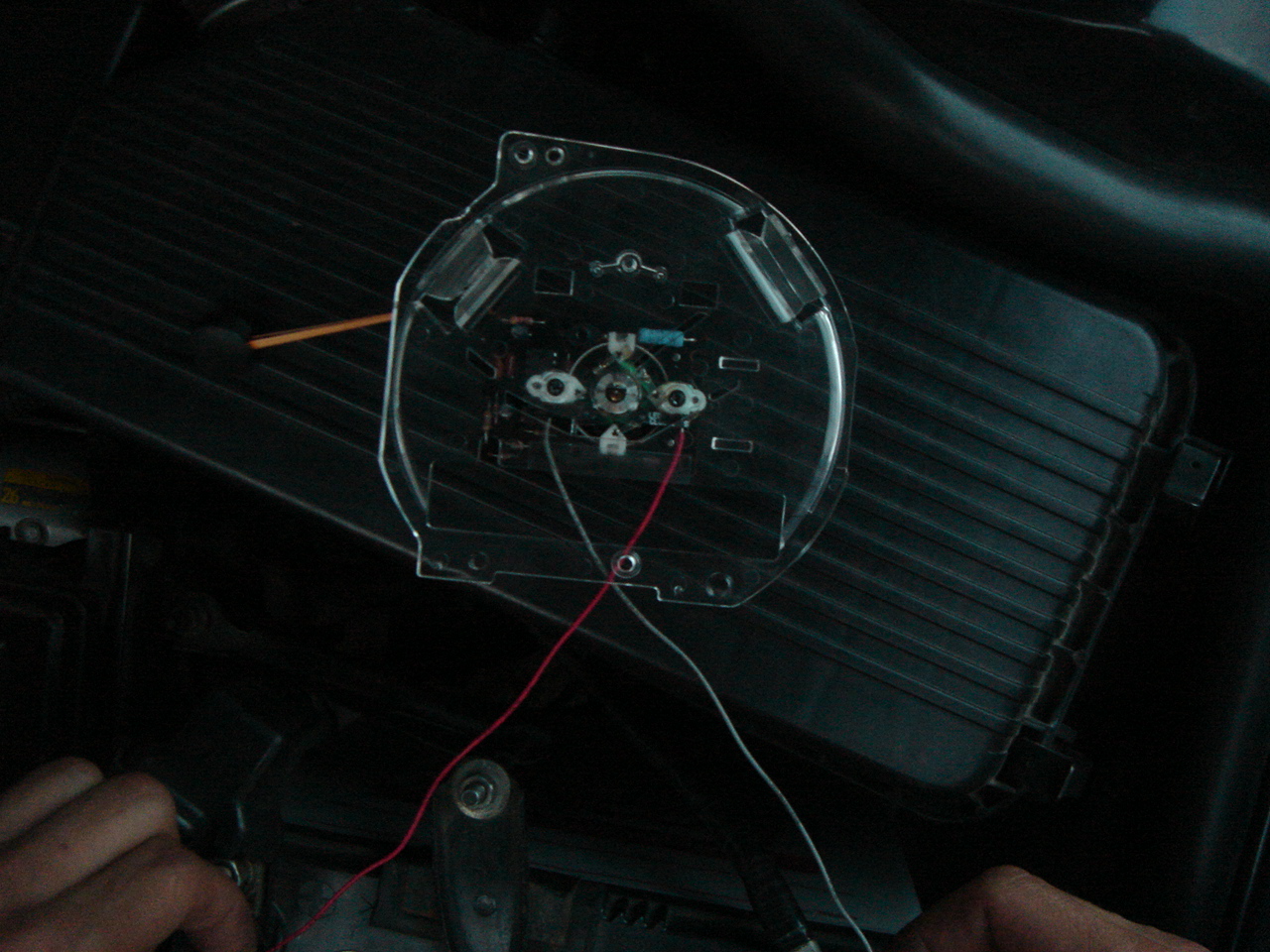

Подсвечиваем стрелки

Собираем всё в обратной последовательности.

Результат

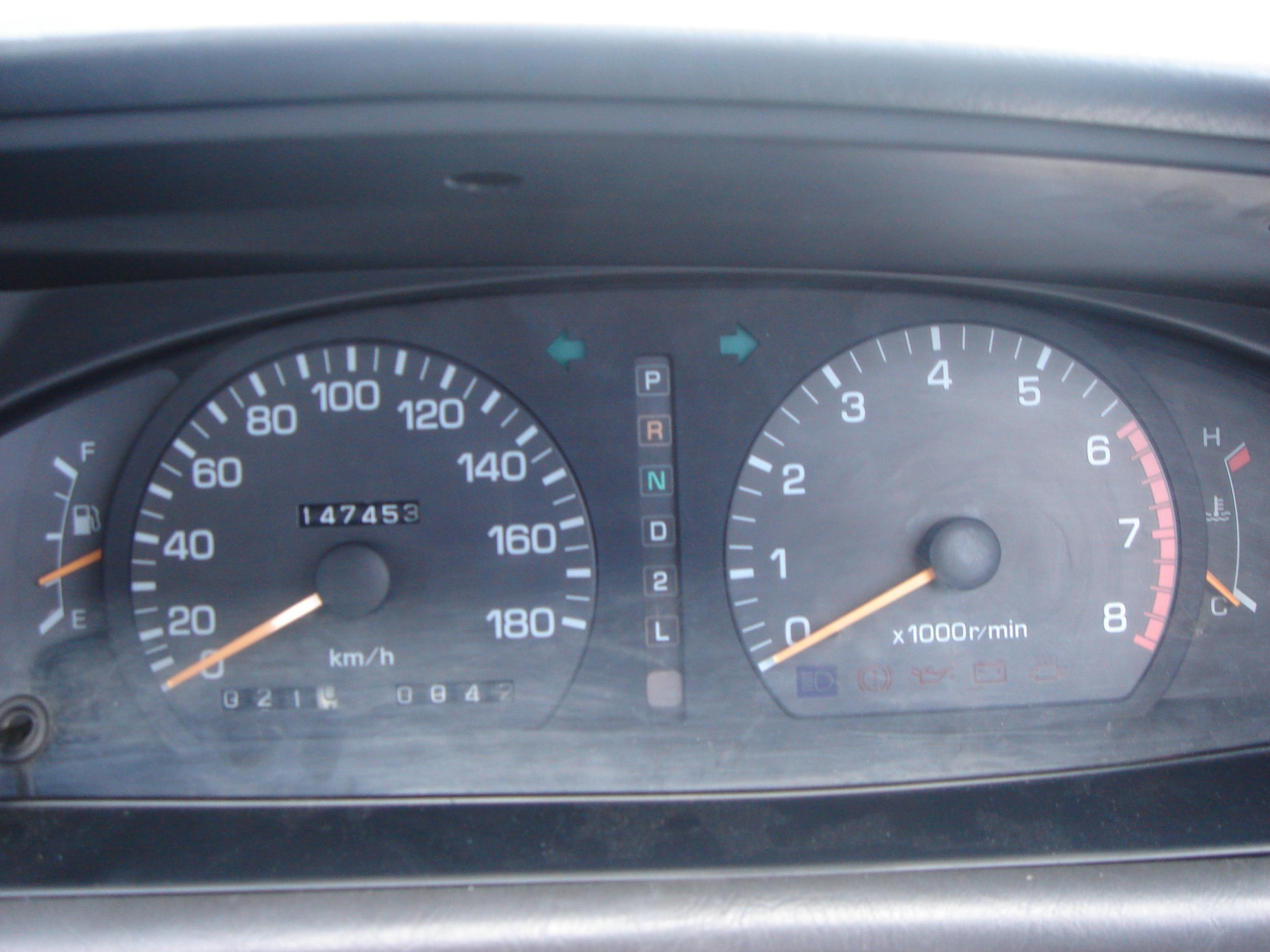

Ночью

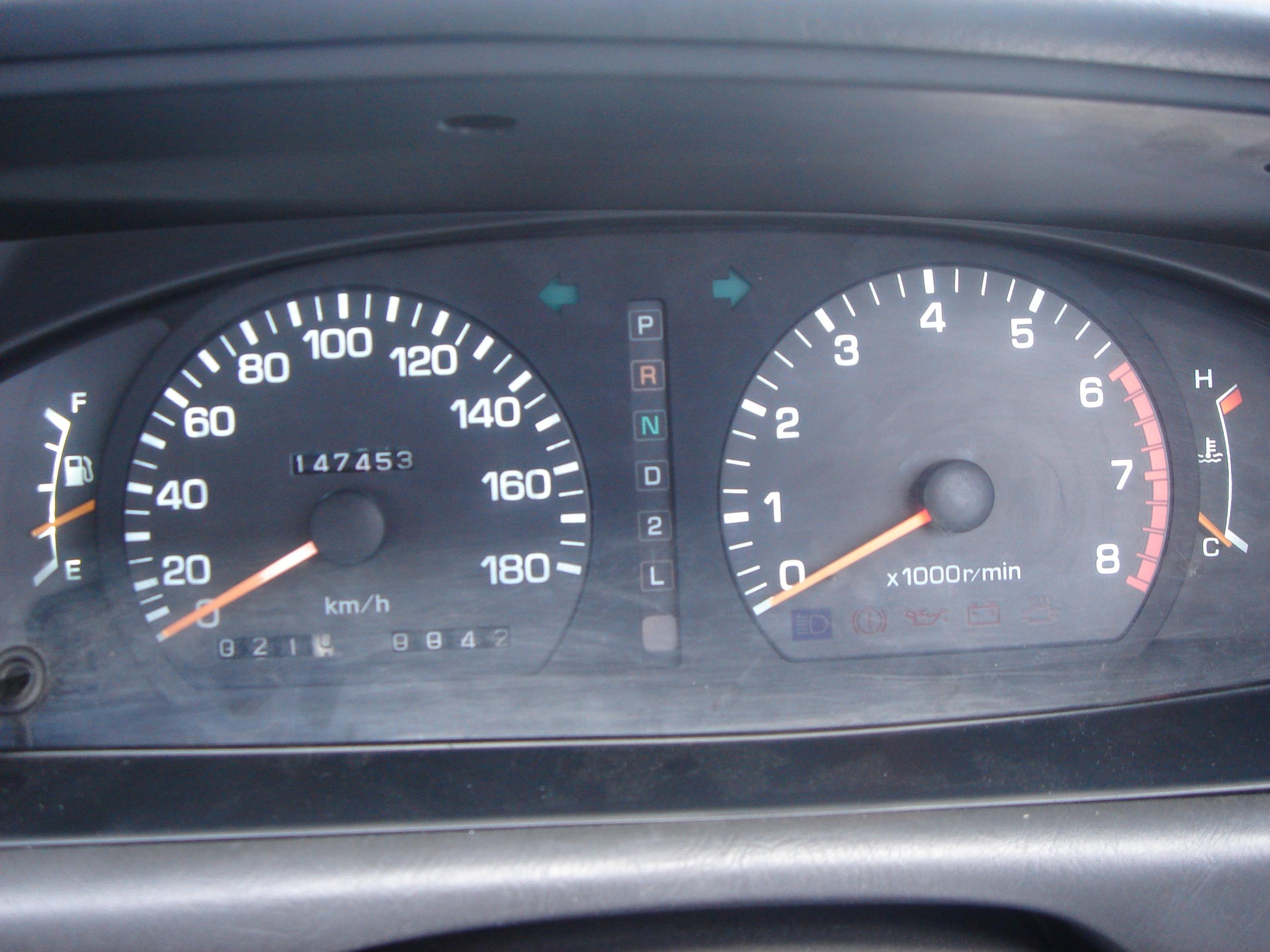

Днём

Вот и всё. На данную работу ушло 2 вечера.

Огромное спасибо Петровичу в оказании помощи и предоставлении гаража.

[-Venom-]

Ничо так!!!

[Аленкин]

в рублях сколько вышло?

[leshka]

[ELEKTRIK]

Аленкин

1600

leshka

Вроде можно. Я как-то над этим и не заморачивался.

[петрович]

ELEKTRIK

Теперь надо остальные кнопки панели приборов подсветить. Ты кстати резистор впаял дополнительный, или тебя не слепит ночью.

[ELEKTRIK]

Но, надо остальное делать. Ночью не ездил ещё. Резистор не впаивал. Когда делать будем?

[LeXoN]

отлично получилось =)

[Аленкин]

ELEKTRIK

еще бы стекло затонировать что бы после выключения габаритов исчезала вся приборная панель)

[ELEKTRIK]

Аленкин

Такая мысль крутится в голове. Только тонировать плёнкой очень сложно. Если только напылением.

[plexxu]

а яркость регулируется?чет ярко очень

[ELEKTRIK]

plexxu

Да, яркость регулируется. Поставил подстроечный резистор.

[arsalashka]

молодцы ребята. и красиво, и не дорого получилось. тебе и петровичу респект!

[ELEKTRIK]

arsalashka

Спасибо. Если кто надумает делать, можем помочь.

[петрович]

ELEKTRIK

Давай буквы коробки подсветим.

[ELEKTRIK]

петрович

Давай. Без проблем.

[петрович]

ELEKTRIK

А у тебя там какие лампы стоят?

[ELEKTRIK]

петрович

Спроси что-нибудь по проще. Я эту шахту разбирал год назад, я уже не помню что там стоит. Там делов на 10 минут. Разберём да посмотрим. Когда только делать будем? Отписывайся в личку.

[Manton]

А как стекло приборки снимали?

[ELEKTRIK]

Manton

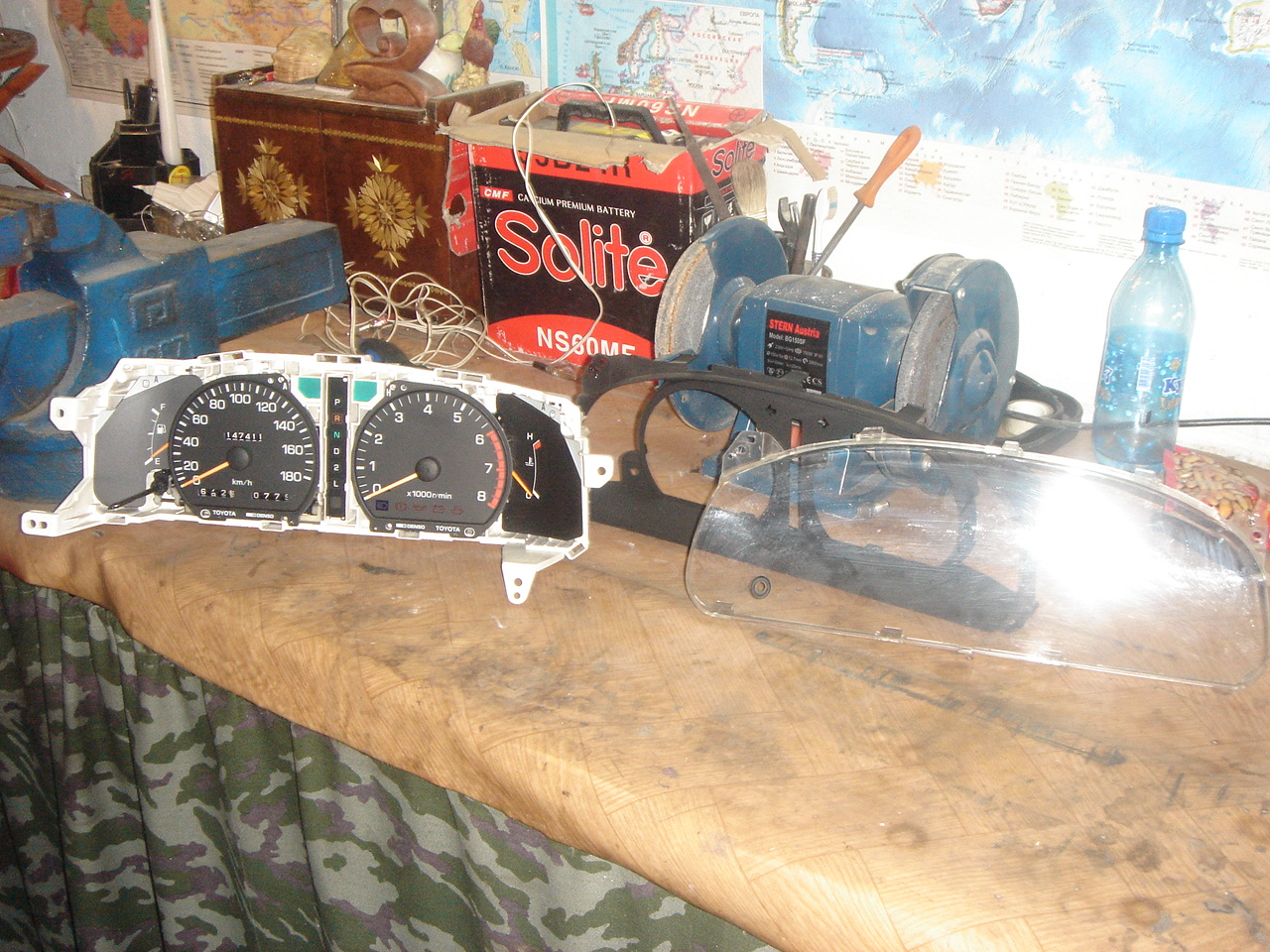

Ты про стекло которое на второй фотке (прозрачное)????? Там всё на саморезах и защёлках. Разбирается очень просто, собирается тоже.

[Manton]

А пыль не попадает? Интересно на короне-бочке тоже на саморезах или все таки на клей посажены?

[ELEKTRIK]

Manton

По любому на клей не посажена. Какая может быть пыль??? Разобрал, сделал, протёр всё чистой тряпочкой и собрал, никакой пыли. На короне приборка куда удобнее сделана чем здесь.

Зайди на http://corona-club.ru/ там есть отчёты по разборке панели.

[lobster]

Хочу также!

[Manton]

Manton

По любому на клей не посажена. Какая может быть пыль??? Разобрал, сделал, протёр всё чистой тряпочкой и собрал, никакой пыли. На короне приборка куда удобнее сделана чем здесь.

Зайди на http://corona-club.ru/ там есть отчёты по разборке панели.

Вчера проверил- у меня на клею.

[ELEKTRIK]

Manton

Что именно ты имеешь ввиду?? На какой фотке в отчёте есть это стекло??

В этой панели вообще на клею ничего нет. Только шкалы спидометра и тахометра посажены на двусторонний скотч
