лестница из металла

[Zx]

на сайте житова прикинул лестницу

Исходные данные

Высота подъема 240 см

Длина лестничного проема в плане 450 см

Количество ступеней 15

Толщина ступеней 2 см

Выступ ступеней 0 см

Размеры ступеней

Высота ступеней 16 см

Глубина ступеней 30 см

Тетива лестницы

Длина тетивы лестницы 510 см

Расстояние на тетиве между запилами под ступени 34 см

Угол среза - 28° от грани тетивы

Что скажете? действительно ли будет удобная лестница? саму длину лестничного проема можно уменьшить или увеличить.

Сколько такая лестница из металла (балка тетива + уголки ступенки) может стоить?

И кто делает?

[sasha990]

Тоже хочу делать из метала из-за того что скрипеть не будет, и хочу делать прозрачной что бы визуально не увеличивать занятое лестницей место

[chipalulka]

кованная лестница очень дорого смотриться

[Dersu_Uzala]

Отделка лестницы какая? Косоур из чего? Швеллер? Параметры лестницы в принципе нормальные, основной вопрос в отделке...

[lexx2009]

Надо бы площадку еще, слишком много ступенек в пролетел.

Сами ступеньки (ширина-высота) просто супер-удобные, как для общественных зданий и сооружений посчитаны, если места маловато, можно немножко изменить соотношение.

[Zx]

  Цитата

Отделка лестницы какая? Косоур из чего? Швеллер? Параметры лестницы в принципе нормальные, основной вопрос в отделке...

швеллера должно хватит, перила буду ставить перед тем как в дом заехать.

  Цитата

Надо бы площадку еще, слишком много ступенек в пролетел.

Сами ступеньки (ширина-высота) просто супер-удобные, как для общественных зданий и сооружений посчитаны, если места маловато, можно немножко изменить соотношение.

Места хватает, можно сделать ступеньку шириной в 35 см, но тогда выступ 5 см. Площадку делать не буду хотя и рекомендовано черех каждый 10 ступеней ее делать... (кстати, а зачем?)

[oregu]

а кто у нас делает кованные лестницы и где можно посмотреть работы, не подскажете?

[Artur]

  Цитата

из метала из-за того что скрипеть не будет, и хочу делать прозрачной что бы визуально не увеличивать занятое лестницей место

с допфункцией

[PaPa22]

Zx

можно вставлю пять копеек.

мет. лестница, это прекрасно. но аццке дорого. думаю Ваша лестница встанет Вам ~100-130 т.р. так как сам занимался лестницей около месяца назад.

ступени конечно должны быть комфортными, ведь Вам по ним ходить всю жизнь, поэтому считаю для среднего роста - 180 см нормальная высота ступеней 19-22 см. слишком частые ступени неудобно для ходьбы.

кстати 28 градусов так же не очень комфортный угол, если сделаете чуток круче, то ещё и сэкономите место

и меня смутила высота потолка. 2.40. на чердак что ли? у меня лестница высотой 3.20

[marusechka]

Кованые лестницы можете посмотреть в группе вк club59566353, насчет цены- есть в нашем городе фирмы с нереальным ценами на Кованые изделия... ищите, сравнивайте

[biliya1203]

У меня муж делает лестницы позвоните по этому номеру 409996

[Artur]

  Цитата

Нужный мануал! До этого даже и не думал что есть какие то нормы при разном наклоне.

[PaPa22]

Artur

более того, попробуй прогу Staircon. Проектируй сам.

Добавлено спустя 27 секунд:

ссылка битая была, исправил.

[Sasha2001]

Строюсь, дошел ход до лестниц. Сделал две лестницы, заканчиваю третью. Поделюсь опытом.

 Для экономии пространства, лестницы из подвала на 1й этаж и с 1го на 2й решено было делать с забежными ступенями. Металл мне ближе чем дерево, проще и понятнее, поэтому косоур металлический, ступени деревянные.

Вникнув в суть построения лестниц с забежными ступенями, понял, что я нигде не видел (а может и не обращал внимания) правильные забежные ступени. Их сложно спроектировать, гораздо сложнее в реализации. Они дороже.

  Показать контент

Нюансов много, например, минимальная проступь с узкой стороны ступени не может быть меньше 10 см (по каким-то иностранным нормам 15см). Это небезопасно, теряется пространство, зона по которой можно передвигаться сужается.

Еще ширина проступи по линии хода не должна меняться. Двигаясь по такой лестнице все ступени будут казаться одинаковыми.

  Показать контент

И еще на форумах вычитал, что чем раньше начнутся забежные ступени, тем плавнее и незаметней будет поворот. Можно по всем правилам 5 забежных сделать, можно и 10.

Нарисовал разные варианты и т.к. делаю для себя, решил на лестнице в подвал поэкспериментировать и сделать 10 забежных ступеней.

Итак, высота от пола до пола 2740 мм. Можно 15 ступеней с высотой 182мм, можно 16 ступеней 171,25мм. Остановился на втором варианте, как более соответствующему правилам расчтета ступеней.

Правила:

  Показать контент

  Цитата

Размеры ступеней издавна и чаще всего определяют по формуле: 1 шаг = 2 подступенка + 1 проступь = 61—64 см, в среднем 62,5 см, что соответствует предпочтительному модульному числу; реже применяется формула: 1 подступенок +1 проступь = 48 см.

Этими формулами не исчерпывается возможность определения наиболее удобных уклонов лестниц, что доказано Г. Лерманом (г. Дортмунд), который исследовал затрату энергии на подъём при различных уклонах лестниц более чем у 1000 человек. Результаты таких наблюдений над одним и тем же лицом изображены графически на рис. 11. Из графика легко установить, какой размер подступенка наиболее благоприятен при определённом размере проступи и наоборот. Наиболее благоприятные соотношения размеров подступенка и проступи определены линией   В-В, которая соответствует формуле: 1 проступь — 1 подступенок = 12 см. Точка О пересечения линий В-В и А-А (соответствующей формуле: 2 подступенка + 1 проступь = 63 см) определяет самый благоприятный из всех уклонов лестницы со ступенями размером 17 х 29 см. Для наружных лестниц и лестниц с массовым движением (в вокзалах и т.п.) предпочтителен более пологий уклон с размером ступеней 16 х 30 см. Минимальные уклоны лестниц и минимальная ширина лестничных маршей для зданий различного назначения установлены специальными разделами строительных норм. Наименьшая ширина забежных ступеней должна быть 10 см на расстоянии 15 см от самого узкого их конца (в Австрии ≥ 13 см на расстоянии 40 см от тетивы).

Показать

«Идеальная», подходящая под все правила лестница 170мм/290мм. Себе сделал 171,25мм/290мм.

 Испробовал несколько методов расчета забежных ступеней, остановился на графическом методе пропорций. Ступени плавно и пропорционально поворачиваются.

Метод пропорций расчета забежных ступеней:

  Показать контент

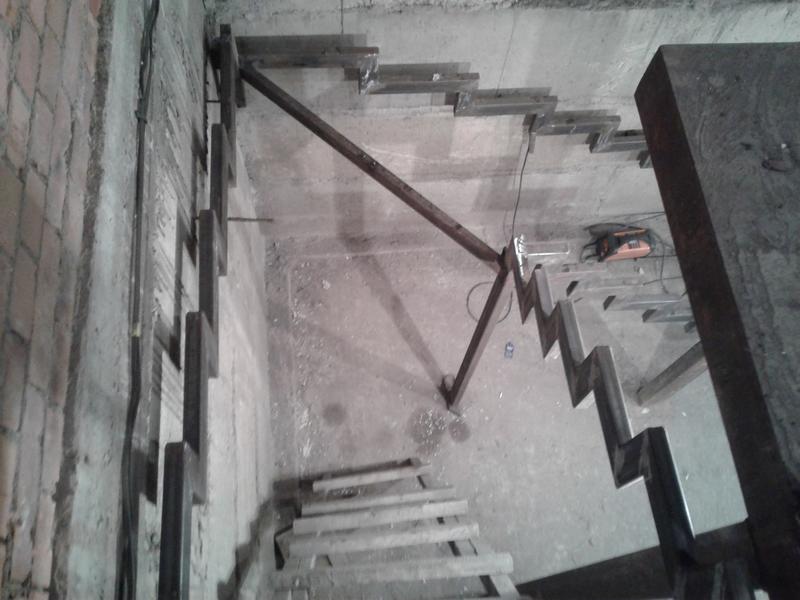

Случайно в картинках увидел ломанные косоуры из профильной трубы. Понравилось до немогу.  Лестница в подвал без подступенок, открытая. С таким косоуром должна красиво смотреться. Труба 80мм на 40мм, толщина 3мм.

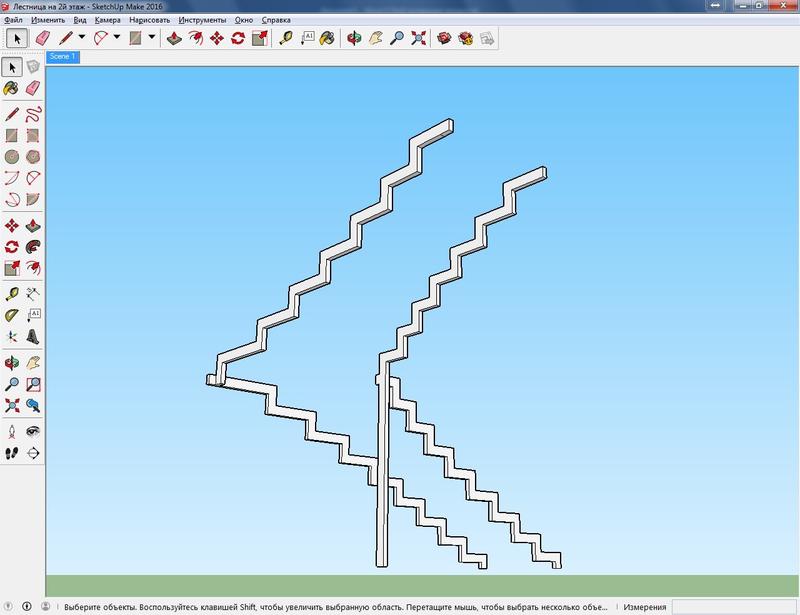

Ломанный косоур:

  Показать контент

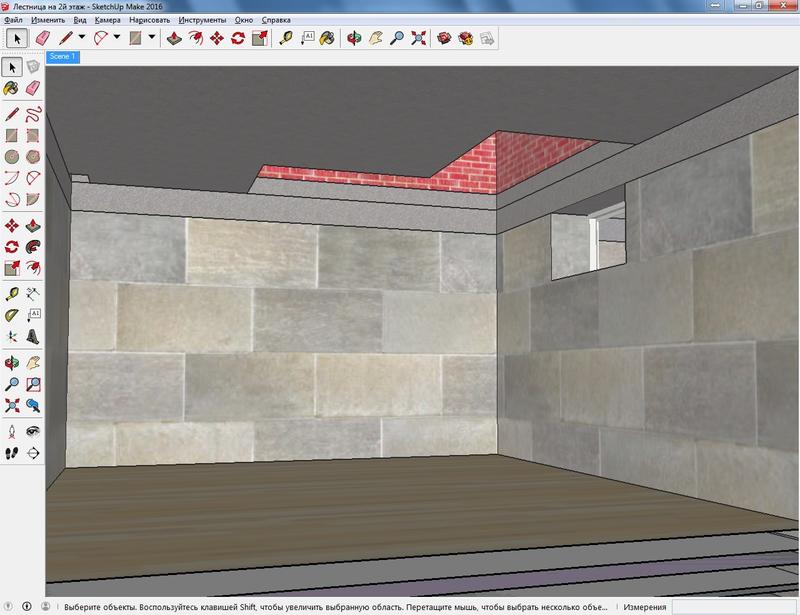

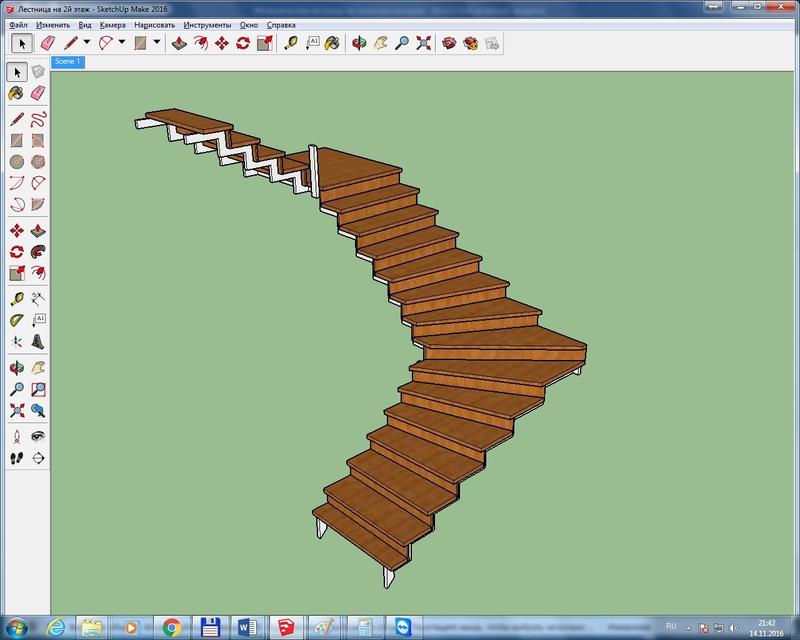

Итак, дом в скетчапе уже был нарисован, выверил размеры, подогнал миллиметры.

  Показать контент

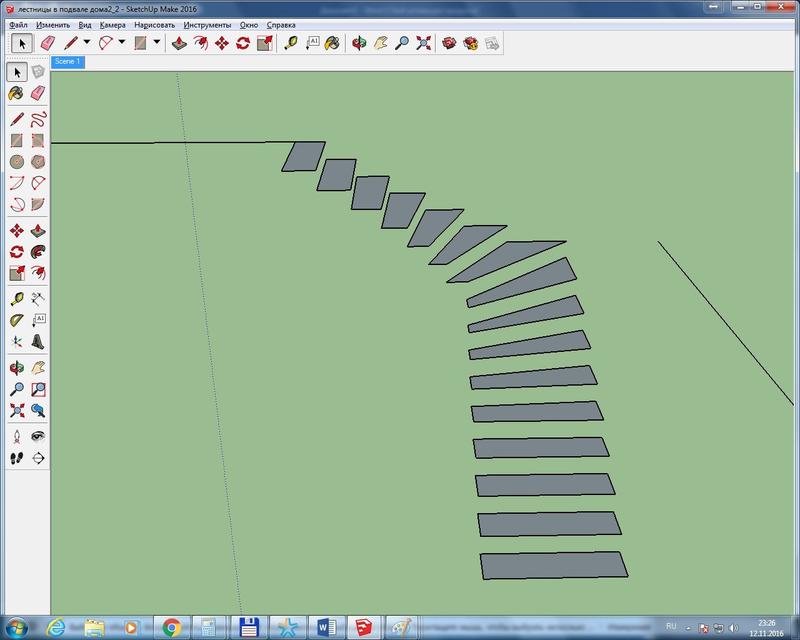

Нарисовал на плоскости ступени. Забежные пока упрощённо. С длиной ступени играем. 285мм, 290мм, 295мм. При длине проступни 290мм лестница вписывается отлично, зазор между косоуром и швеллером, обрамляющим монолитное перекрытие 5мм.

  Показать контент

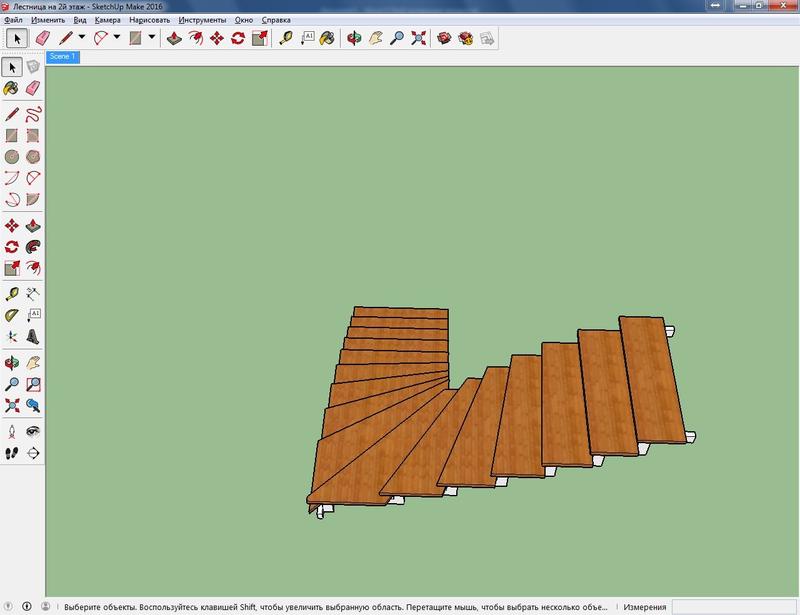

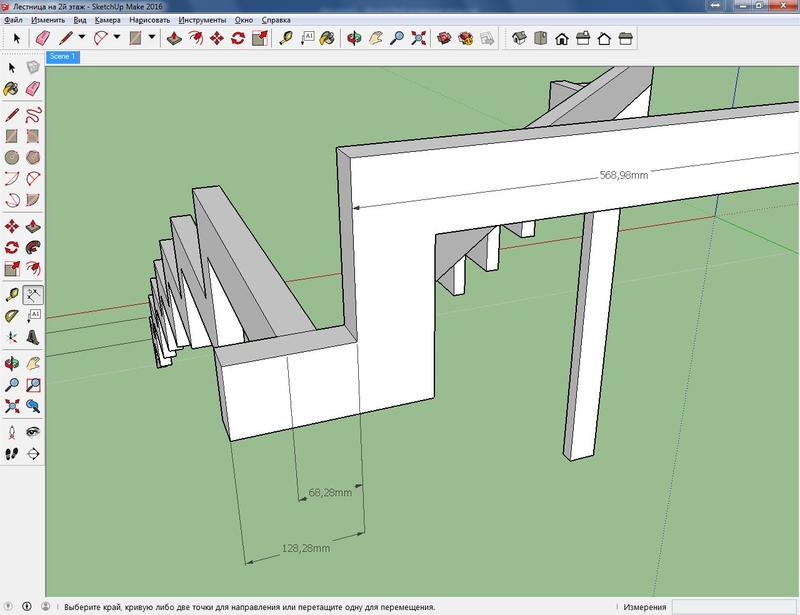

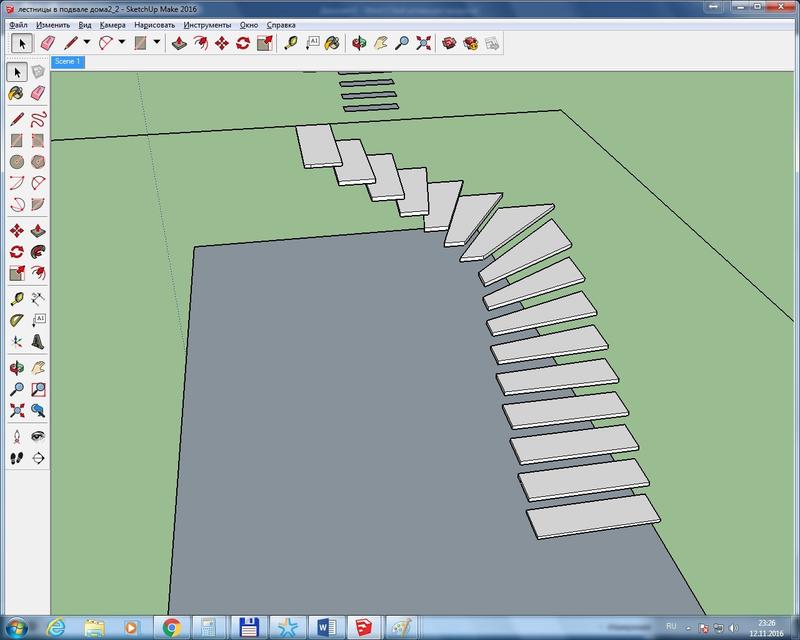

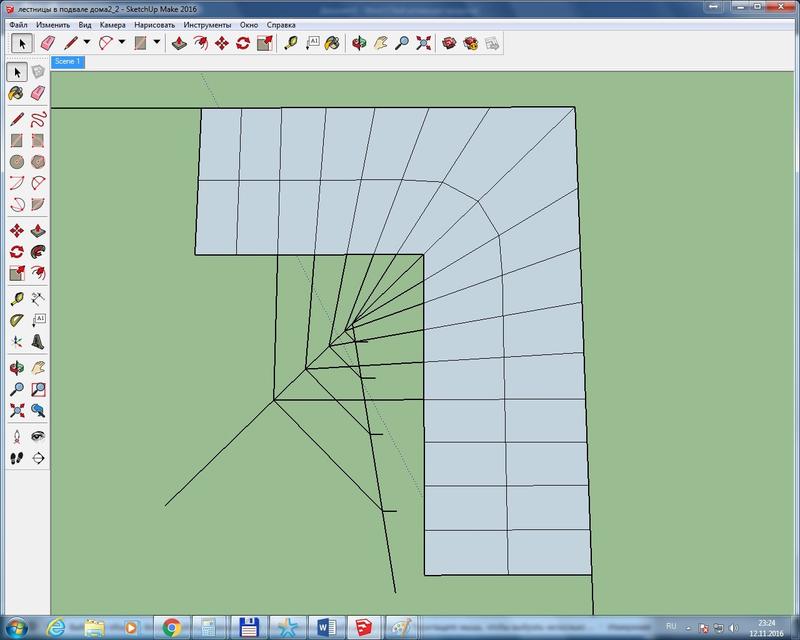

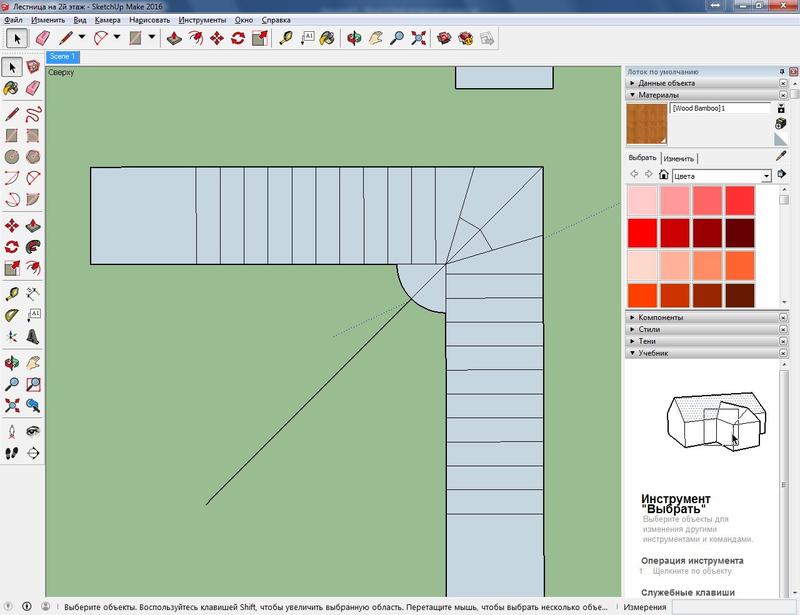

Вырисовываем забежные ступени.

  Показать контент

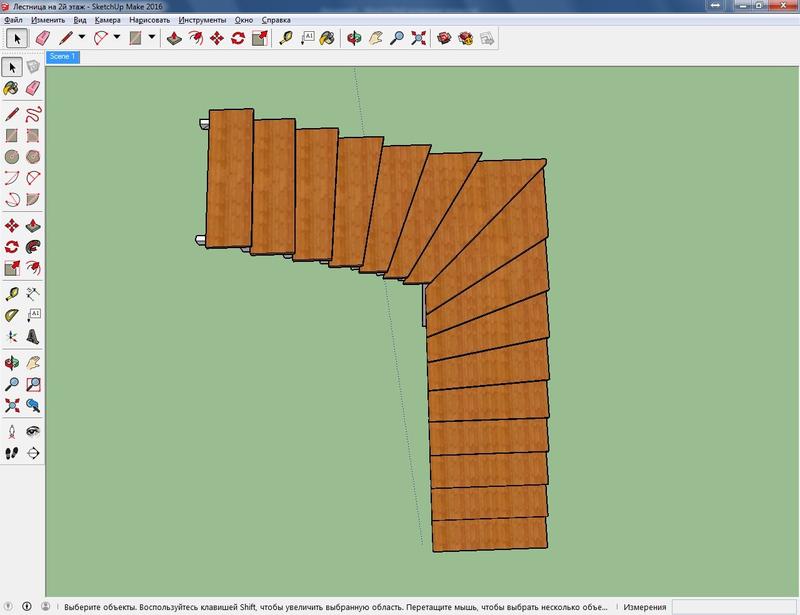

Разносим ступени по высоте. 171,25мм

  Показать контент

Толщина ступени 40мм

  Показать контент

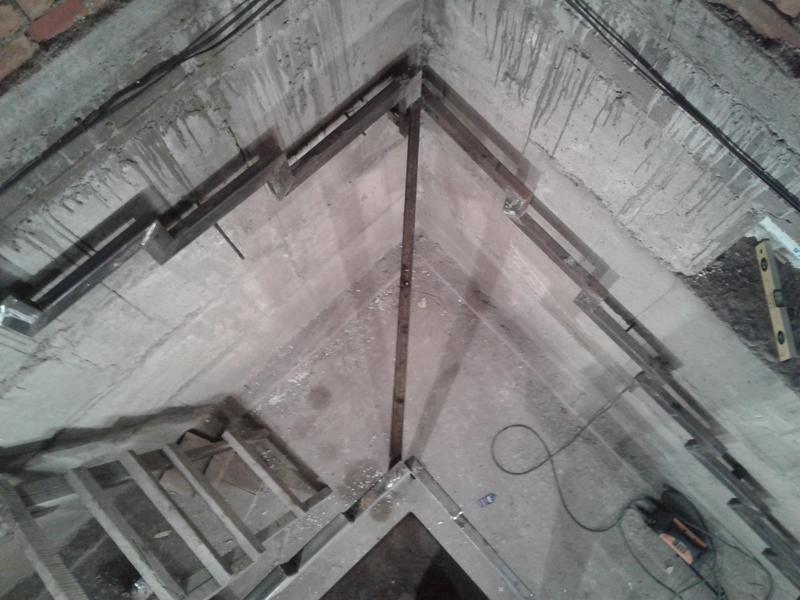

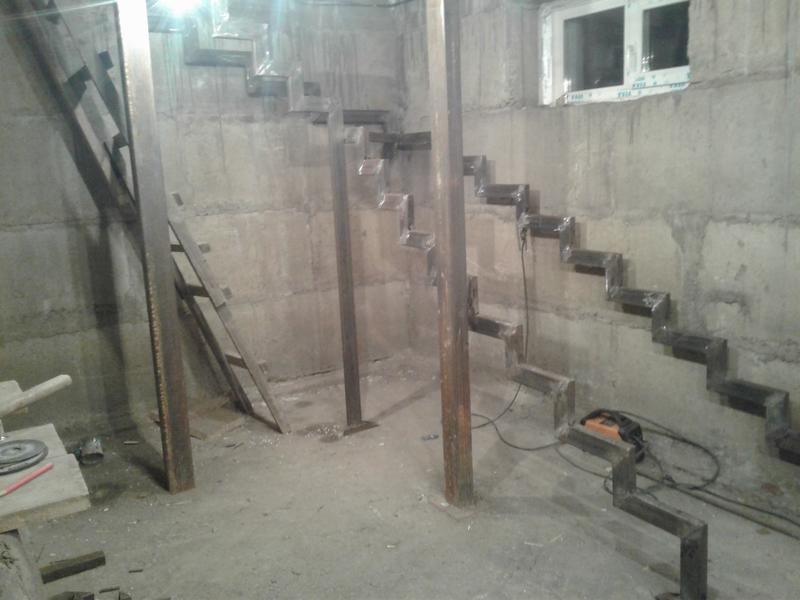

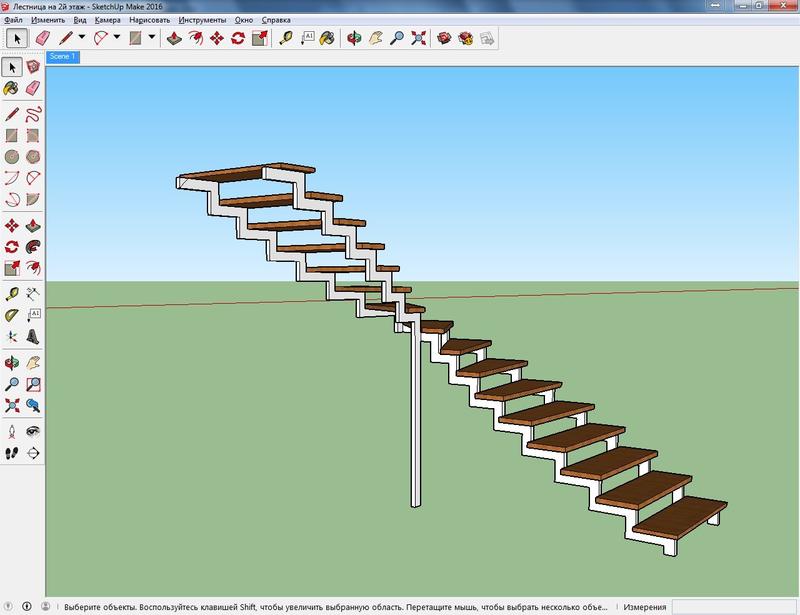

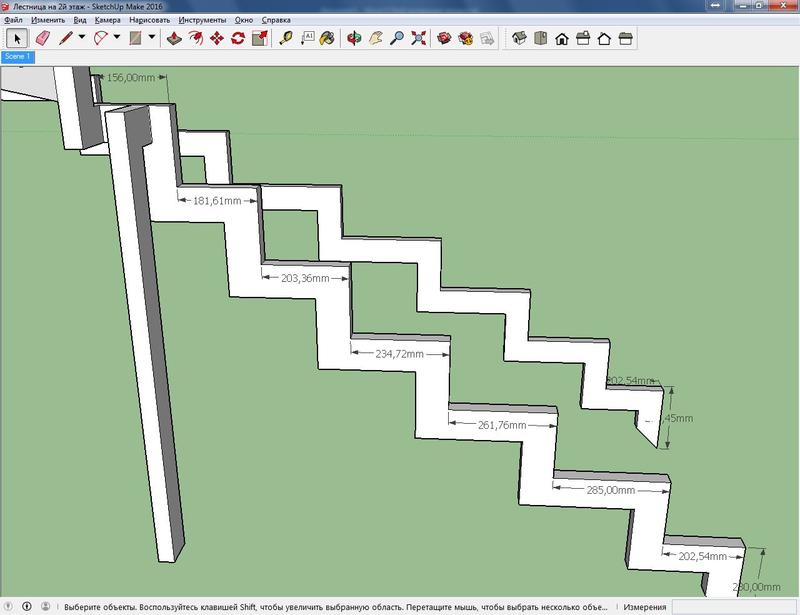

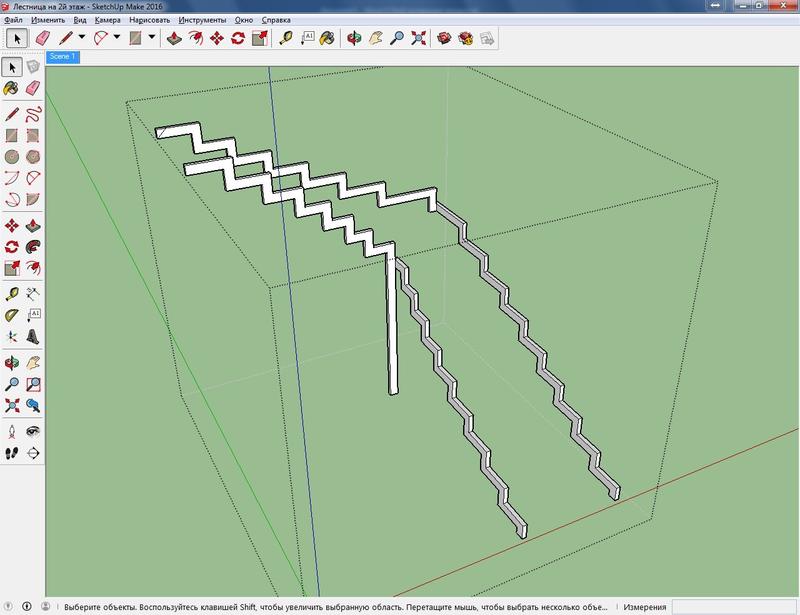

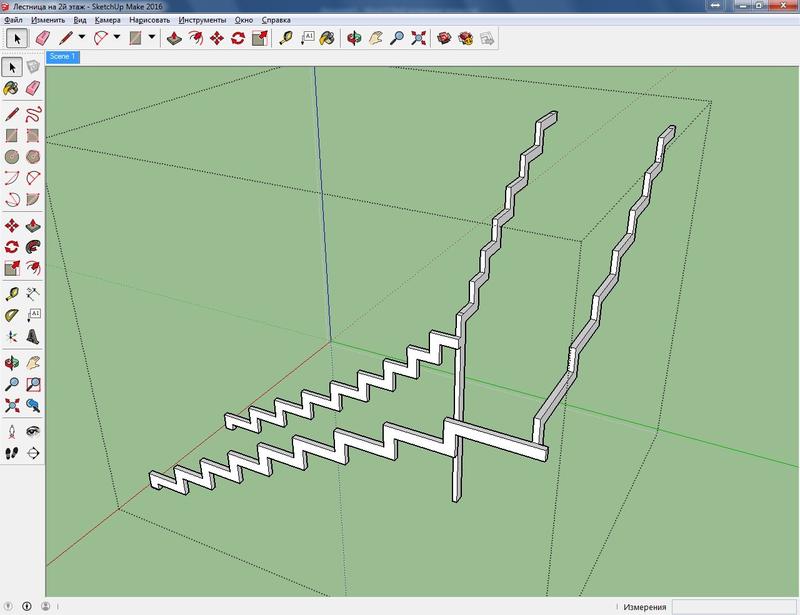

Рисуем косоуры.

  Показать контент

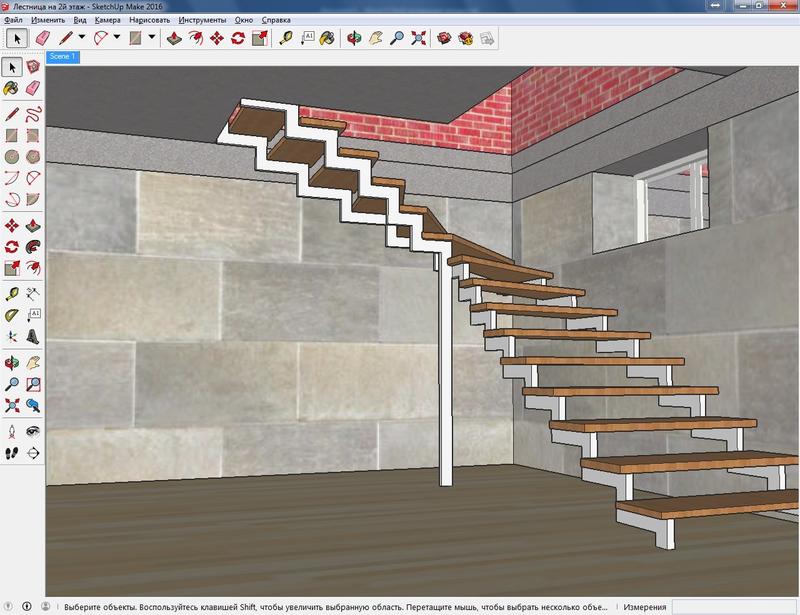

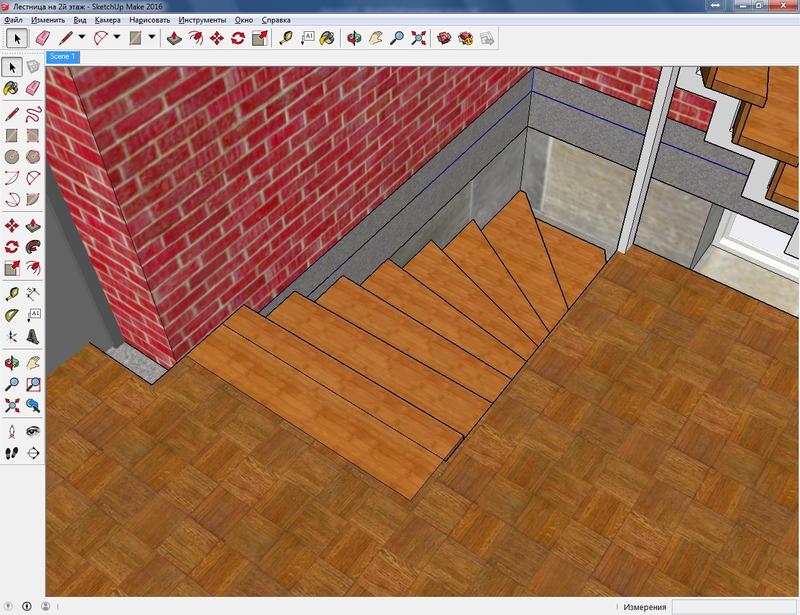

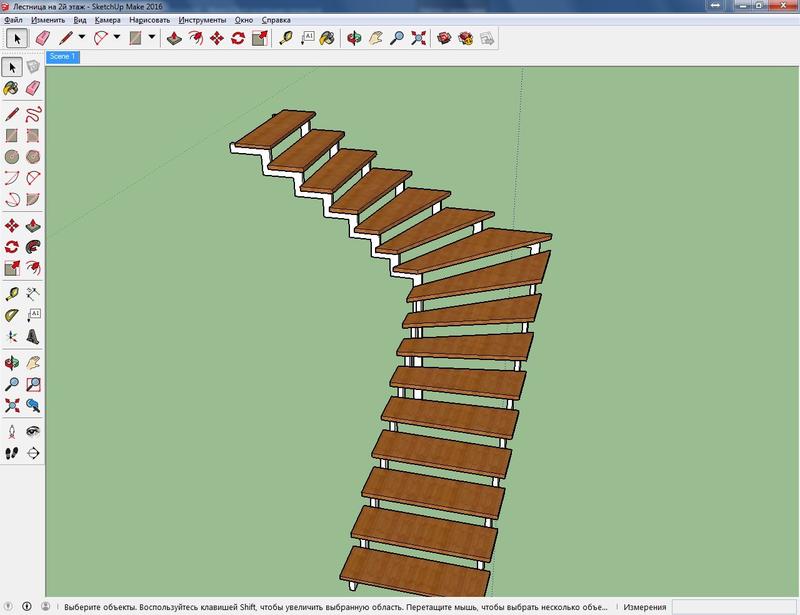

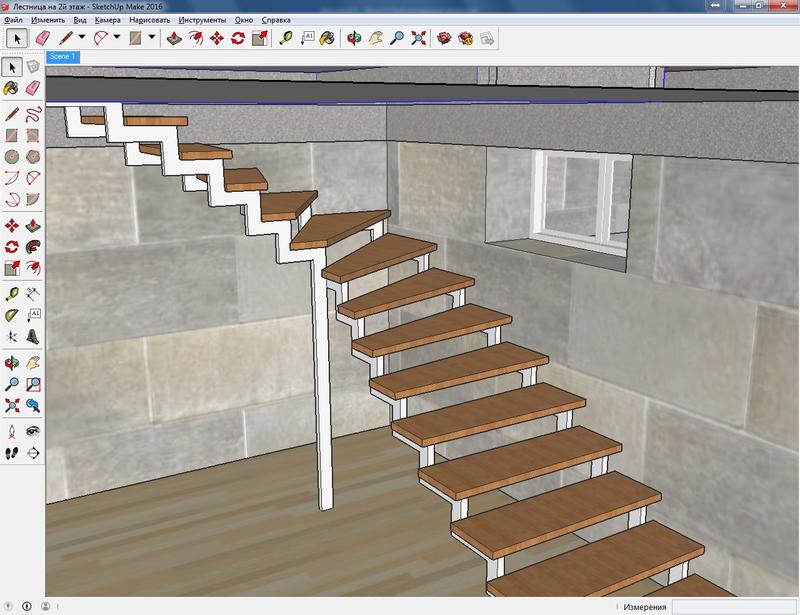

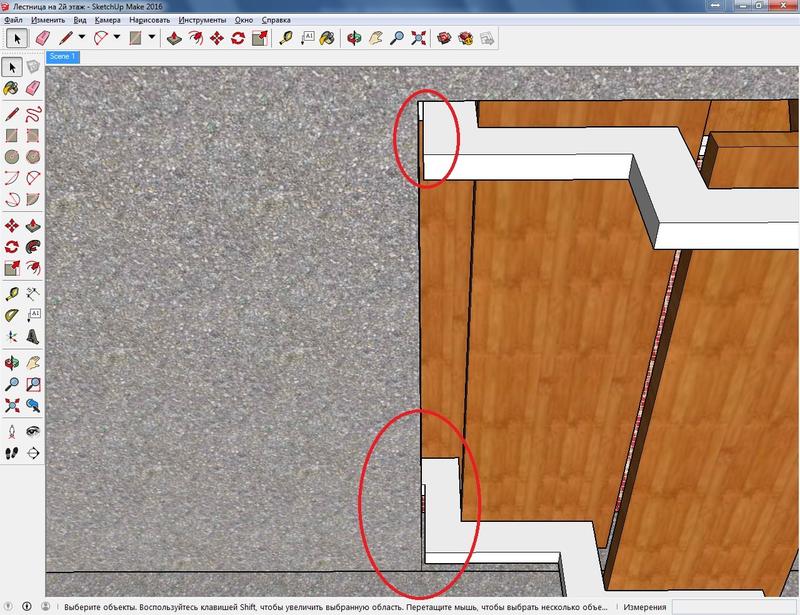

Примеряем лестницу к месту

  Показать контент

Печатаем подробные размеры всего. И отдаем сварщику.

  Показать контент

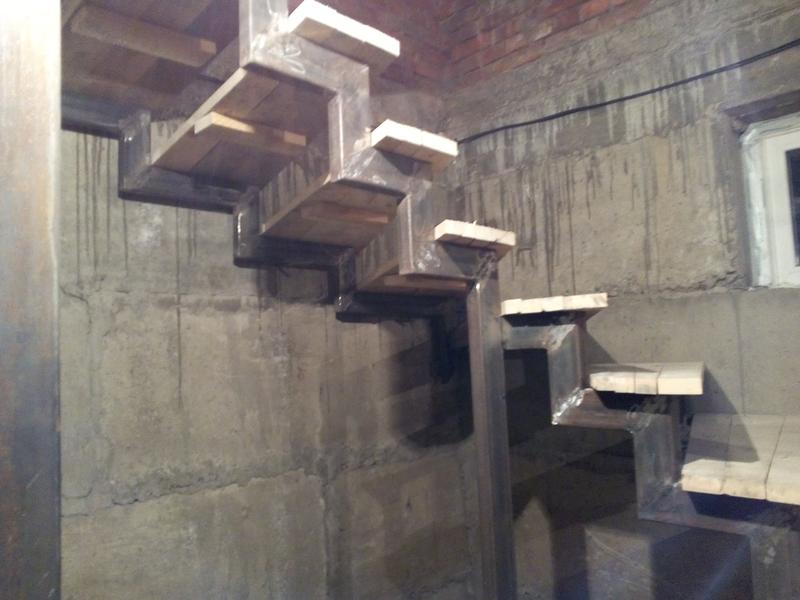

Сварщик свой, толковый, ловит миллиметры, работает четко и аккуратно.

  Показать контент

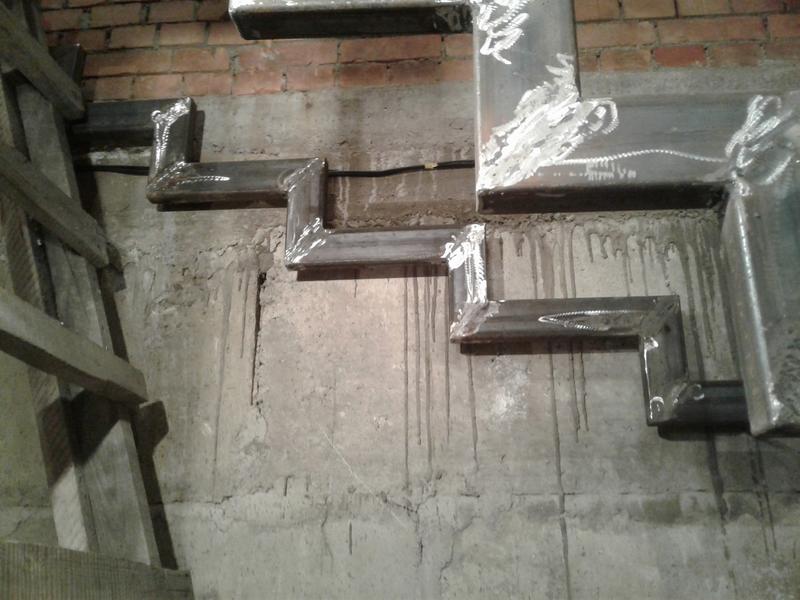

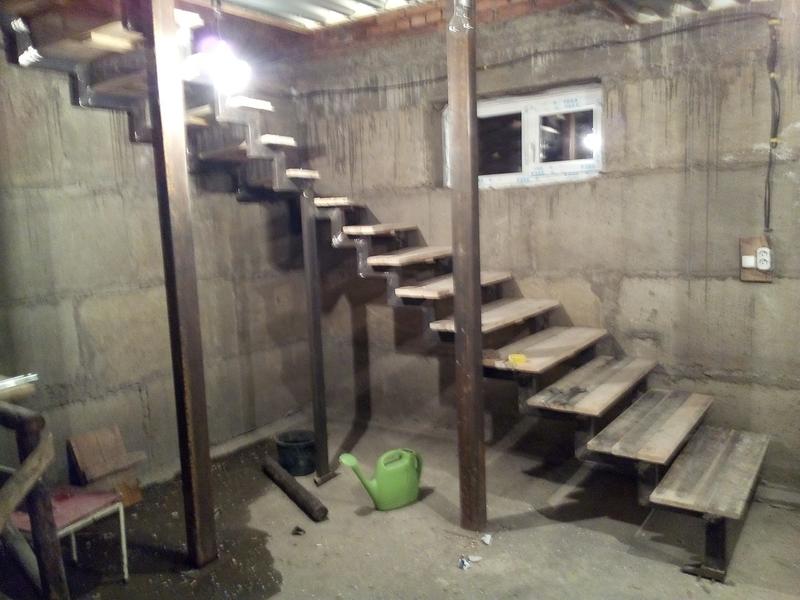

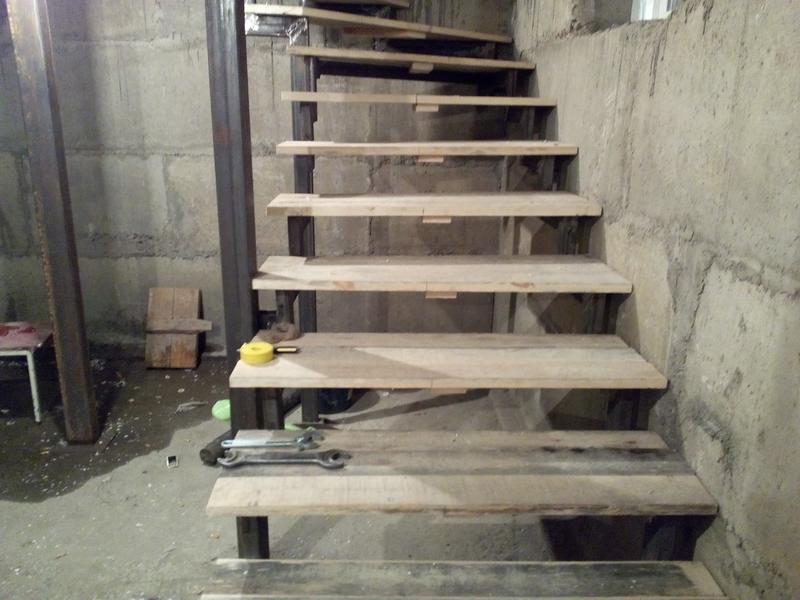

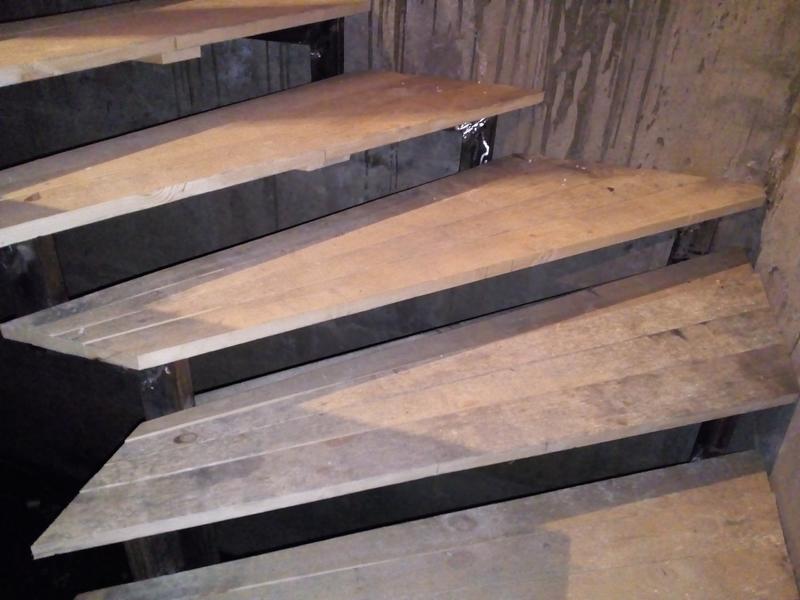

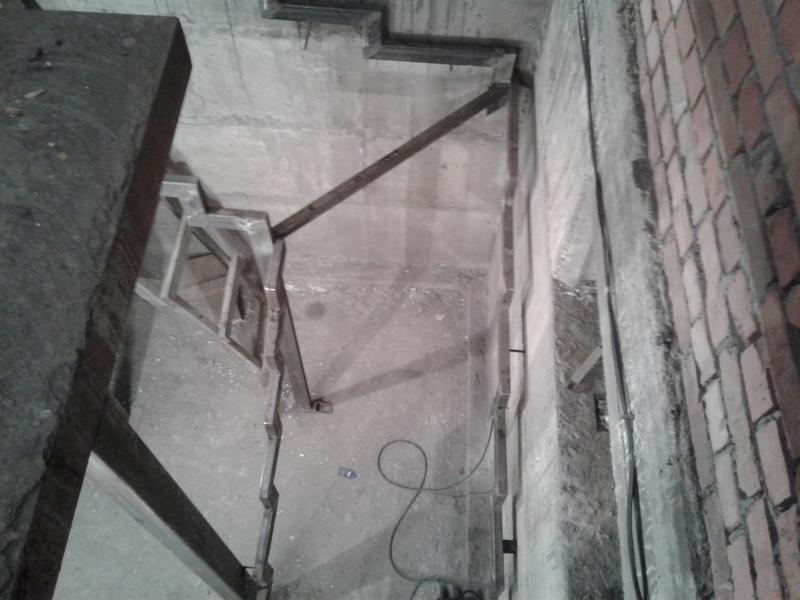

Накидали времянки из дюймовки.

  Показать контент

Лестница нравится. И смотрится легко и красиво, и ходить легко и удобно. Не ходишь, а порхаешь. Не задумываясь про ноги, не запинаясь поднимаешься и вверх, и вниз. И при выключенном свете (фазу вырубило) в кромешной тьме кое как доковылял до лестницы, а по лестнице поднялся лёгким бегом. Расходимся вдвоём на лестнице.

По времени, 3 вечера на моделирование. Рисование десятка вариантов, подбор параметров, вырисовывание. 5 дней на резку/сварку/чистку, 1 день на ступени. Довольно быстро на мой взгляд.

Металла ушло 2.5 палки профильной трубы на 7500. Электроды и диски на 1000р. Ступени времянки из опалубки )

Вторую сейчас делаем такую же, только с подступенками, с площадкой с перекрёстком.

Изменено 14 ноября, 2016 пользователем Sasha2001

[toll]

смущают опорные столбы .. наверное надо было один в угол сделать и на него опереть лестницу

[Sasha2001]

@toll С опорными столбами головоломка была. Над этой лестницей есть еще лестница, со сложным проёмом. И те столбы в подвале ставились с учетом верхнего опорного столба.

[toll]

зачем ?  у тебя заливка бетонной плиты надо просто сетку было бросить с учетом опорных столбов .. лан ..

[Sasha2001]

Нижнее перекрытие по профлисту, нормально не заармируешь, Верхнее обычное перекрытие, проём буквой П. Столб для верхнего перекрытия надо ставить посередине верхнего ребра буквы "П" )

Было 3 варианта

1. окантовка перекрытия двутавром на 16 и один столб посередине

2. окантовка перекрытия швеллером и два столба

3.  окантовка швеллером и один столб посередине

Остановился на втором. Мне и столб не мешает в подвале и по нагрузкам не переживаю. На перекрытии стяжка 7.5 см (тёплый пол) это 200 кг на м2. Да и перекрытие по профлисту всё-таки..

Да и вообще я что-то заморочистый, чтоли) Бункер получился, а не дом)

Да и вообще.. не важно это
