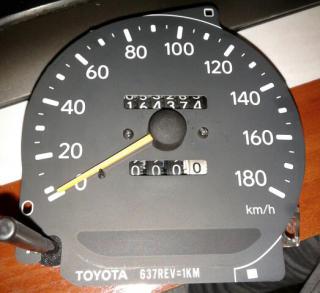

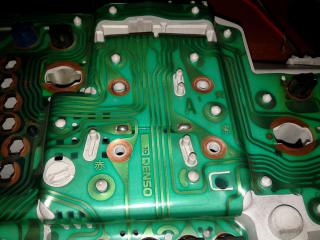

Ardem Опубликовано 17 сентября, 2012 Жалоба Поделиться Опубликовано 17 сентября, 2012 Подскажите пожалуйста распиновку спидометра тойота, какие контакты куда приходят?питание + и -, сигнал, еще какой-то четвертыйфото Цитата Ссылка на комментарий
AlisheR Опубликовано 17 сентября, 2012 Жалоба Поделиться Опубликовано 17 сентября, 2012 На дроме поищи по словам: "переделка на оптитрон тойота" там в какой то из тем парень выкладывал схемы распиновки Цитата Ссылка на комментарий
Ardem Опубликовано 17 сентября, 2012 Автор Жалоба Поделиться Опубликовано 17 сентября, 2012 спасибо, попробую, но там этих тем немерено Цитата Ссылка на комментарий
AlisheR Опубликовано 17 сентября, 2012 Жалоба Поделиться Опубликовано 17 сентября, 2012 Вот нашел пару может быть полезных вещей.http://forums.drom.ru/toyota-corolla-sprinter-carib/t1151631438.htmlhttp://forums.drom.ru/toyota-camry-vista/t1151554752.htmlhttp://forums.drom.ru/toyota-corolla-sprinter-carib/announcement336.htmlhttp://forums.drom.ru/toyota-corolla-sprinter-carib/t1150906457.htmlhttp://forums.drom.ru/toyota-corolla-sprinter-carib/t1151162552.htmlесли что еще попадется скину. Цитата Ссылка на комментарий
Ardem Опубликовано 17 сентября, 2012 Автор Жалоба Поделиться Опубликовано 17 сентября, 2012 Спасибо, я мануал скачал, но там даже не написано куда идут еще два контактасейчас изучаю электрические схемки из мануала может пропустил чего-нить Цитата Ссылка на комментарий

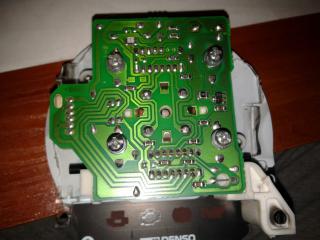

deavil Опубликовано 17 сентября, 2012 Жалоба Поделиться Опубликовано 17 сентября, 2012 Ardem там всё очень просто:первый контакт - питание плюсвторой контакт - питание минустретий контакт - ВХОД сигнала с датчика скорости (помечен на плате как "SI")четвёртый контакт - ВЫХОД сигнала скорости на ЭБУ делённое на четыре (помечен на плате как "4Р"). С этого контакта идёт сигнал скорости на блок управления двигателем, из чётырёх импульсов датчика скорости один идёт на ЭБУ .Добавлено спустя 2 минуты 18 секунд:кстати, на последней фотке, стоит компаратор. Там сравнивается опорное напряжение с сигналом скорости, поэтому на моторчик стрелки не стоит подавать напрямую питание и сигнал скорости. Цитата Ссылка на комментарий
Ardem Опубликовано 17 сентября, 2012 Автор Жалоба Поделиться Опубликовано 17 сентября, 2012 deavilесли на прямую нельзя, то как можно?ЭБУ нет. Цитата Ссылка на комментарий
deavil Опубликовано 17 сентября, 2012 Жалоба Поделиться Опубликовано 17 сентября, 2012 Ardem надо на схеме найти управляющие входы и на них подавать. Цитата Ссылка на комментарий
Ardem Опубликовано 17 сентября, 2012 Автор Жалоба Поделиться Опубликовано 17 сентября, 2012 если схему приборки, то это же то же самое что на прямуюа кроме приборки у меня и нет ничего. Цитата Ссылка на комментарий
deavil Опубликовано 18 сентября, 2012 Жалоба Поделиться Опубликовано 18 сентября, 2012 Ardem на приборке найди её маркировку и напиши, я тебе найду распиновку. Цитата Ссылка на комментарий
Ardem Опубликовано 18 сентября, 2012 Автор Жалоба Поделиться Опубликовано 18 сентября, 2012 хорошо. вечером как дома буду напишу Цитата Ссылка на комментарий
Ardem Опубликовано 18 сентября, 2012 Автор Жалоба Поделиться Опубликовано 18 сентября, 2012 надписи которые были на приборкена верхнем торце: "75" "5P12" "68"на нижнем торце была какая-то наклейка, остался только следна задней стороне, в районе указателя топлива: "B297" "3W"к сожалению больше ничего нет.приборка от улыбки At192 с тахометром, 3 шлейфа, А1-13, B1-16, С1-13 Цитата Ссылка на комментарий
deavil Опубликовано 18 сентября, 2012 Жалоба Поделиться Опубликовано 18 сентября, 2012 Лови:A12 - +B (плюс питания)B5 - 4P (Выход на ЭБУ)B6 - GND (минус питания)B14 - SPD (сигнал скорости) Цитата Ссылка на комментарий
Ardem Опубликовано 18 сентября, 2012 Автор Жалоба Поделиться Опубликовано 18 сентября, 2012 Спасибо большое!по пробую на выходных подключить.на датчик скорости лучше наверное отдельно питание подводить? Цитата Ссылка на комментарий
deavil Опубликовано 18 сентября, 2012 Жалоба Поделиться Опубликовано 18 сентября, 2012 GND и +В у спидометра и датчика скорости должны быть общие. Цитата Ссылка на комментарий
Ardem Опубликовано 18 сентября, 2012 Автор Жалоба Поделиться Опубликовано 18 сентября, 2012 хорошо так и сделаю Цитата Ссылка на комментарий
Kostyan_nsk Опубликовано 19 сентября, 2012 Жалоба Поделиться Опубликовано 19 сентября, 2012 Ardem, думаешь частота тойотовского ДС совпадет с окашным? Мне кажется у тебя будет не скорость показывать, а погоду на марсе.Внедрять делитель или умножитель - опять же, надо знать на сколько умножать или делить... Цитата Ссылка на комментарий
Ardem Опубликовано 19 сентября, 2012 Автор Жалоба Поделиться Опубликовано 19 сентября, 2012 ну попробовать можно))))а датчик скорости у меня от 2110, проходной, буду сверять с родным спидометром. Цитата Ссылка на комментарий
Ardem Опубликовано 23 сентября, 2012 Автор Жалоба Поделиться Опубликовано 23 сентября, 2012 спидометр от "улыбки" ни как не реагирует,а родной показывает реальную скоростьдумаю может спидометр не рабочий?эх, сейчас бы от калины приборку. Цитата Ссылка на комментарий
deavil Опубликовано 23 сентября, 2012 Жалоба Поделиться Опубликовано 23 сентября, 2012 Ardem пробуй с Тойотовским датчиком скорости. Цитата Ссылка на комментарий
Ardem Опубликовано 23 сентября, 2012 Автор Жалоба Поделиться Опубликовано 23 сентября, 2012 а тойотовский по какому принципу работает и как крепится?я взял от 2110 потому что он проходной и подходит по креплению, к тому же с ВАЗ-приборками он 100% совместим. Цитата Ссылка на комментарий
