Практикум 3... Изготовление подиумов для высокочастотников на стойках.

Recommended Posts

При создании очередного инсталла в очередную машину, было принято решение о создании подиумов для твитеров в передних стойках.

Весь процесс изготовления (от момента снятия до момента установки) занял примерно

10 дней, с учетом того что, всё делалось в свободное от работы время.

При примерке чашек учитывалось в первую очередь два основных фактора:

1. Направление оси излучения твитеров. Так как в системе присутстует процессор и есть возможность установки задержек для каждого

твитера в отдельности, то направление было выбрано "на противоположного слушателя" - то есть левый твитер направлен на

водителя (машина с правым рулем) и соответственно правый твитер направлен на пассажира.

2. Обзорность. Установленные в подиумы твитеры не должны закрывать обзор дороги водителем.

Итак, собственно как всё происходило:

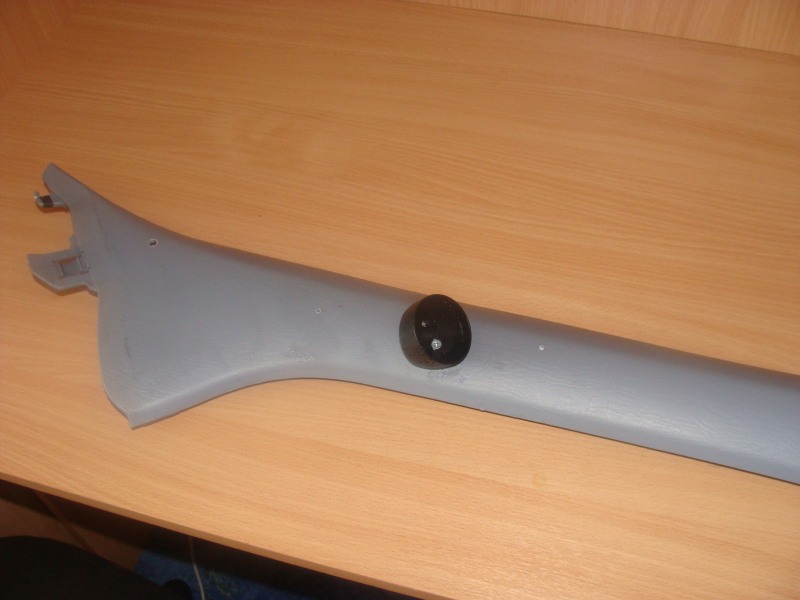

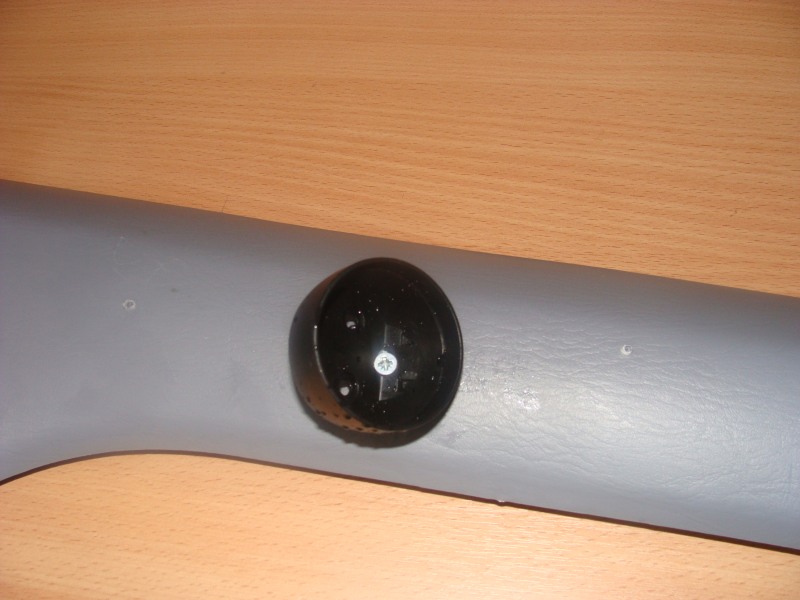

Выбрана высота подиумов, чашки твитеров точно направлены и закреплены саморезами на стойках. Стойки снимаем с машины.

На фотографиях кстати видны отверстия от саморезов, так как постоянно твитер частично закрывал обочину.

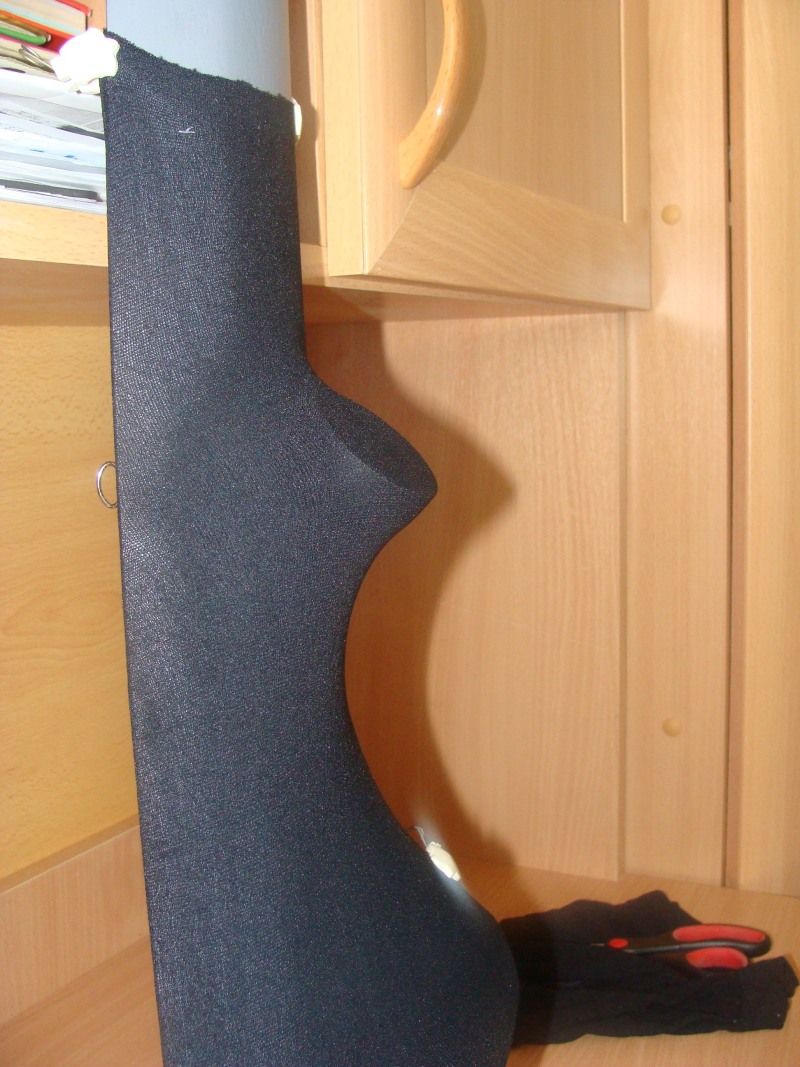

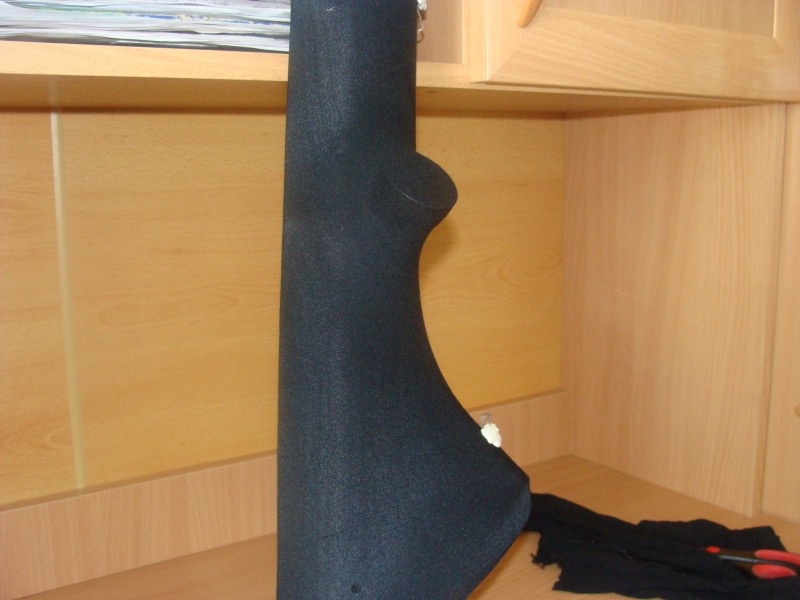

Далее берем старые капроновые колготки, ими удобно работать так как они легко тянутся и натягиваем их на

стойки чтобы получилась аккуратная форма, после чего зарепляем их в натянутом состоянии.

Я пользовался офисными зажимами для бумаги и прищепками от гардин.

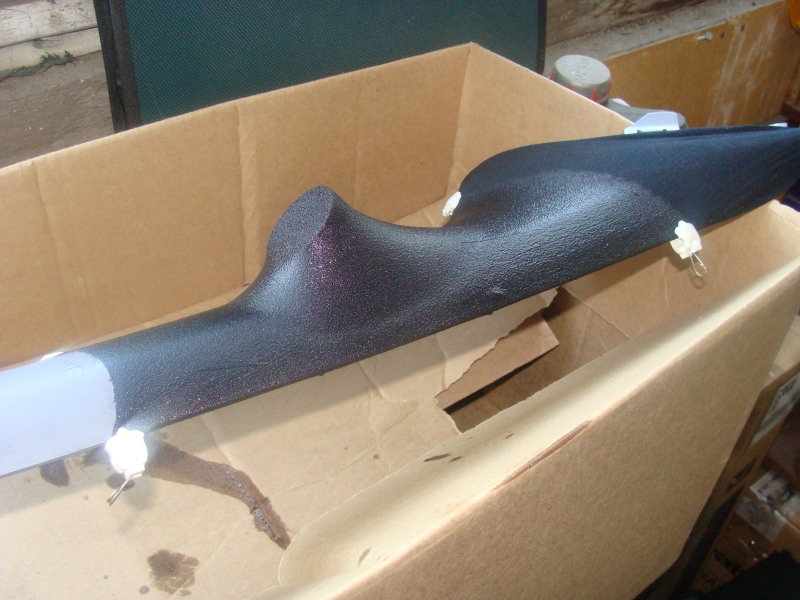

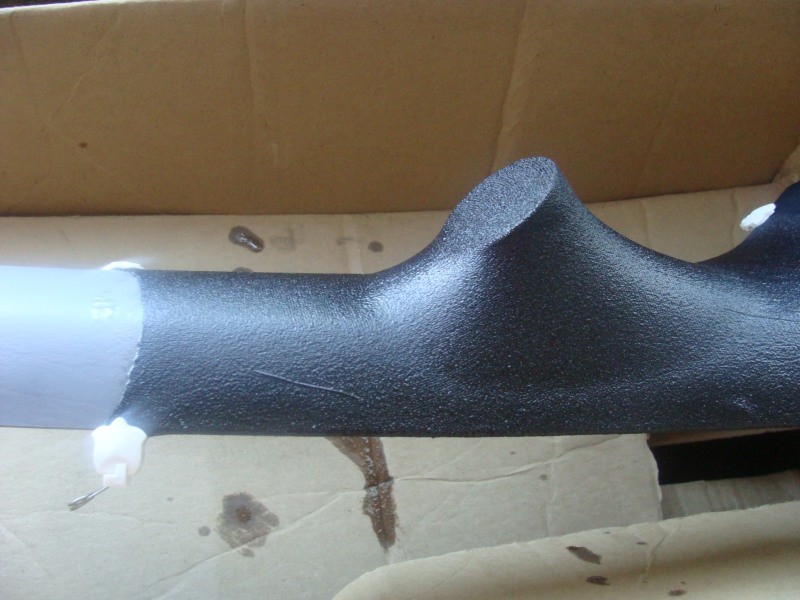

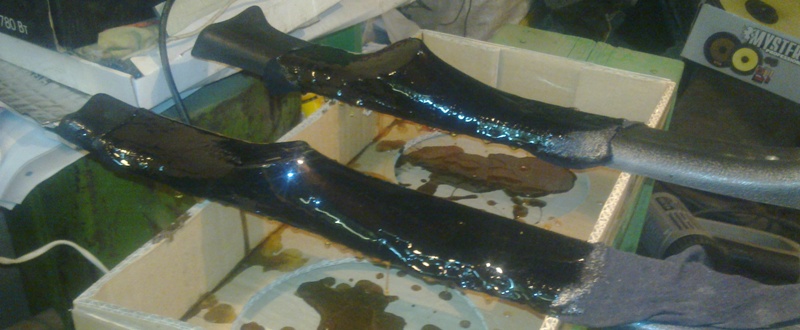

После придания начальной формы, аккуратно пропитываем полученный подиум эпоксидным клеем или полиэфирной смолой.

Естественно не забываем при этом использовать перчатки, иначе руки потом долго отмывать :yes:

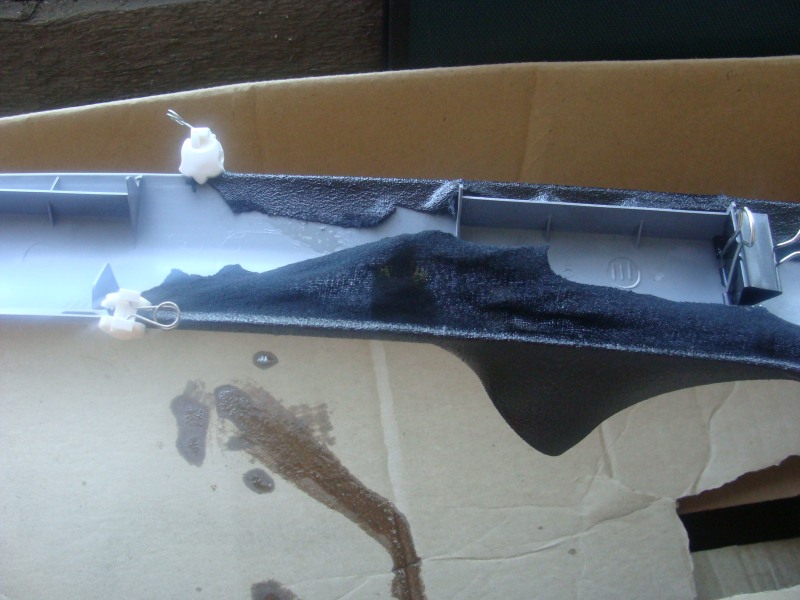

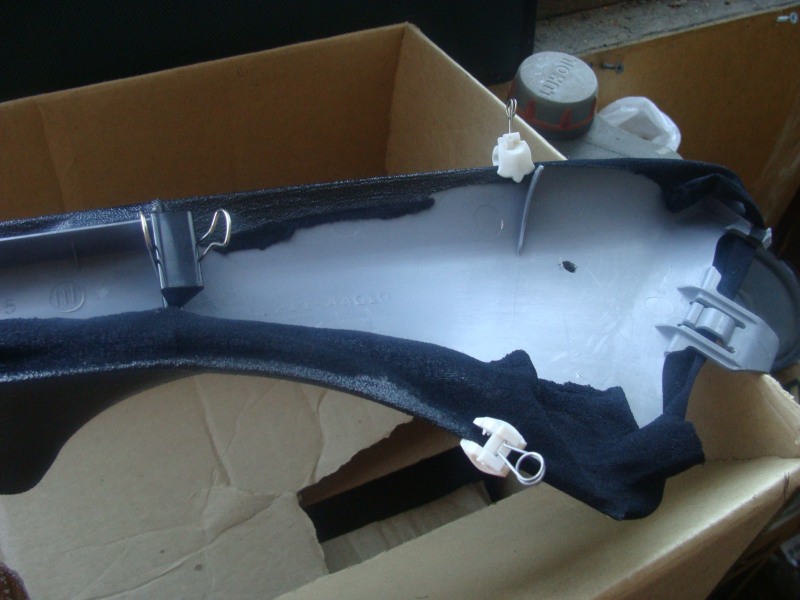

Когда подиумы подсохнут можно сразу обрезать лишнее с обратной стороны:

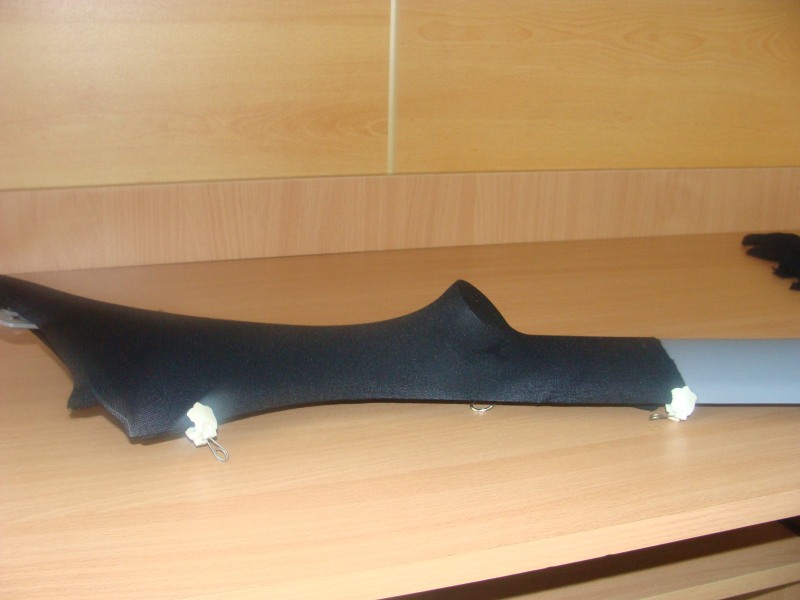

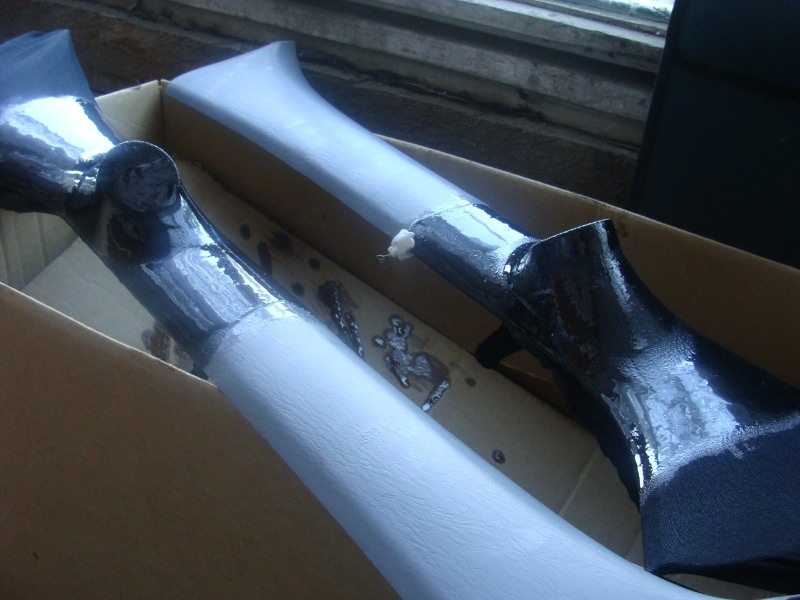

После высыхания получаем примерно следующее:

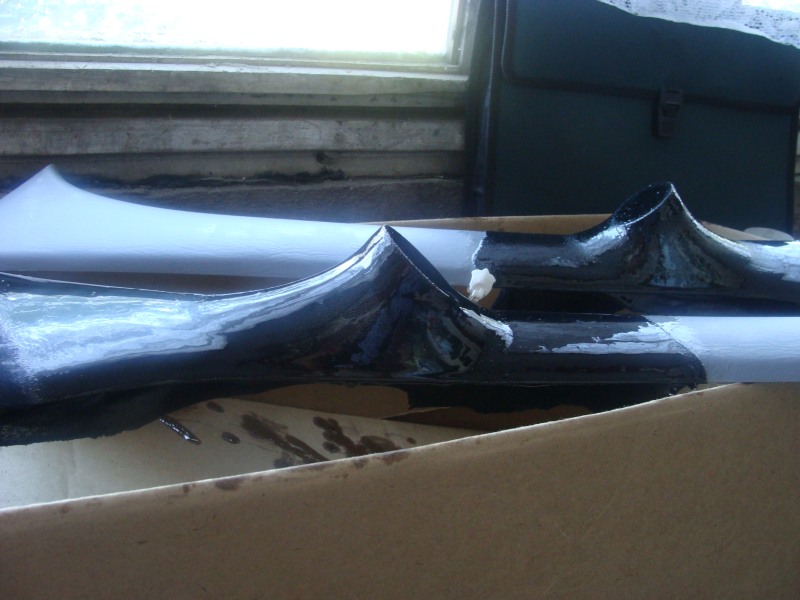

Для надежности и удобства последующей обработки, полученные подиумы покрываются вторым слоем эпоксидки.

После высыхания второго слоя эпоксидки, аккуратно вырезаются отверстия под твиnеры.

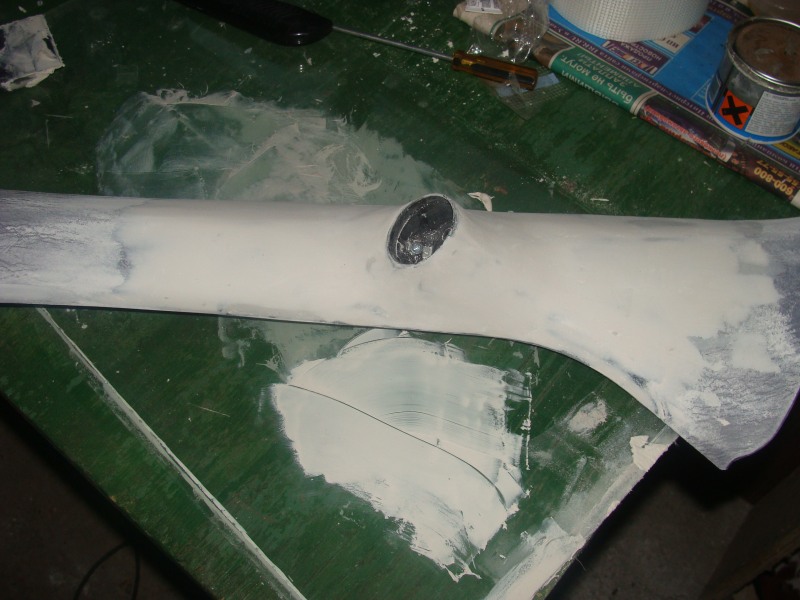

Далее, на поверхность подиумов наносится автомобильная шпатлевка с наполнителем, например Novol Fibre. При этом,

не забываем о том что нанося шпатлевку нужно делазаход на стойки, дабы получился нормаалный переход.

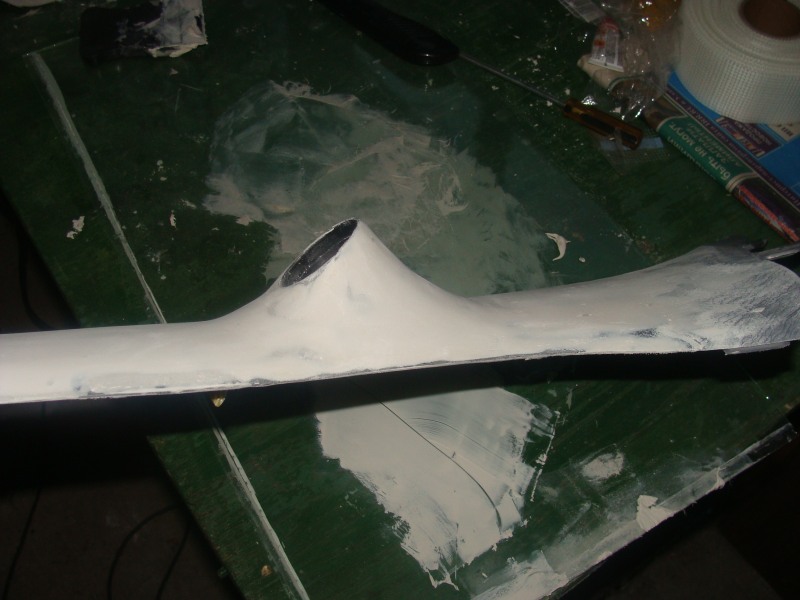

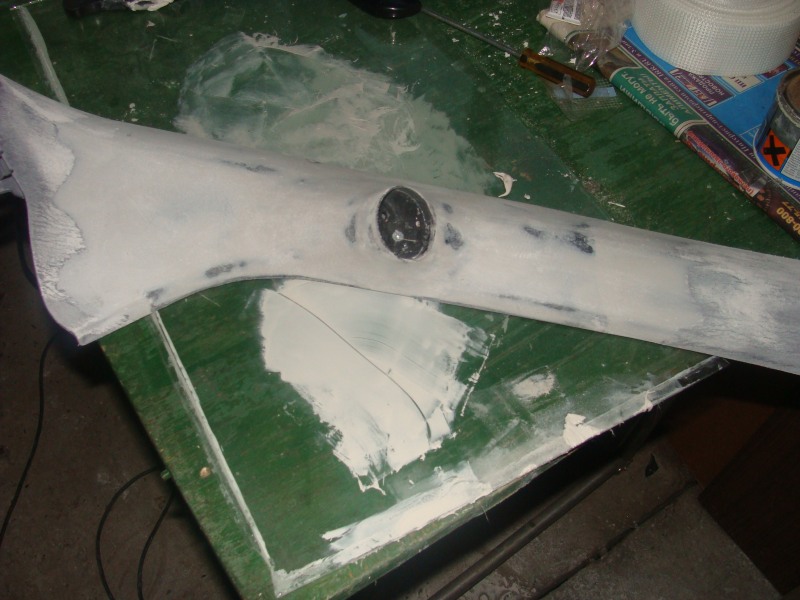

Соответственно, после высыхания обрабатывается наждачной бумагой и наносится финишная автошпатлевка.




После тщательной отшлифовки полученные подиумы можно обтянуть винилом, кожей или покрасить эмалью.

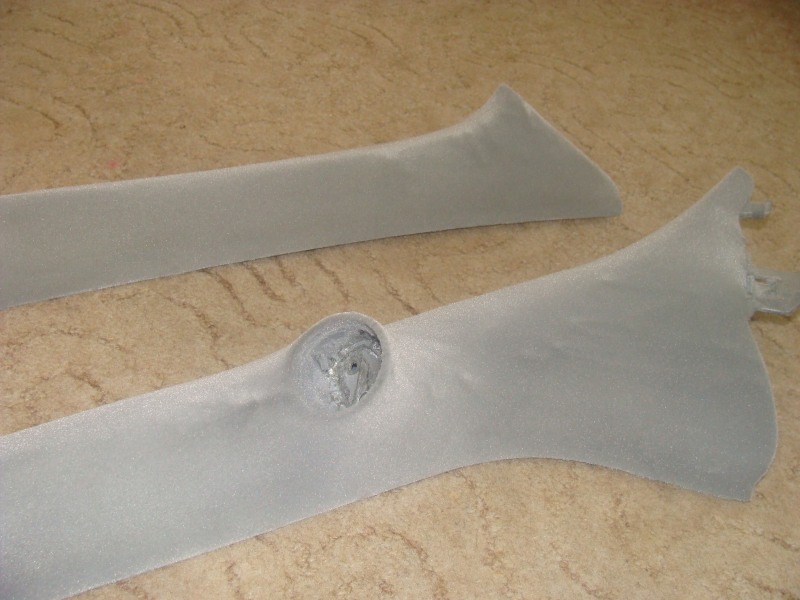

Но, ИМХО, самым лучшим вариантом будет флокирование, причем цвет флока легко подбирается под цвет салона Вашего автомобиля:

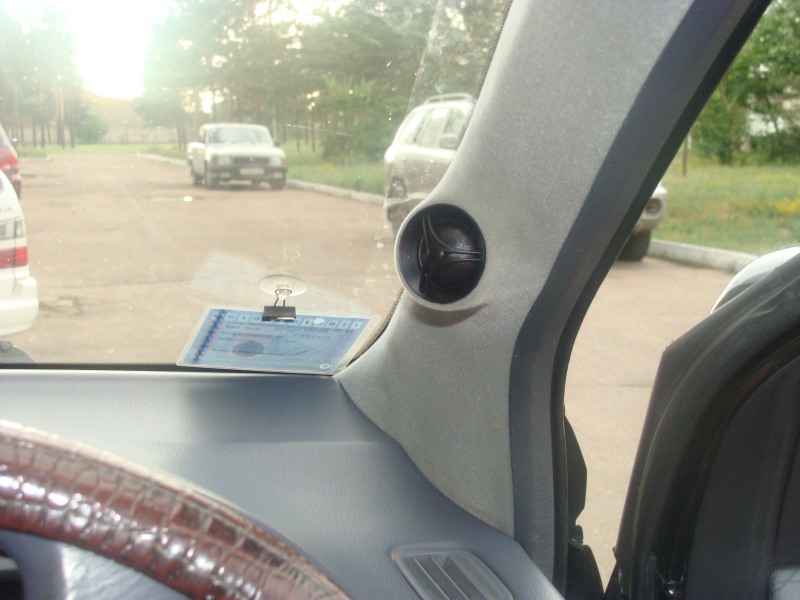

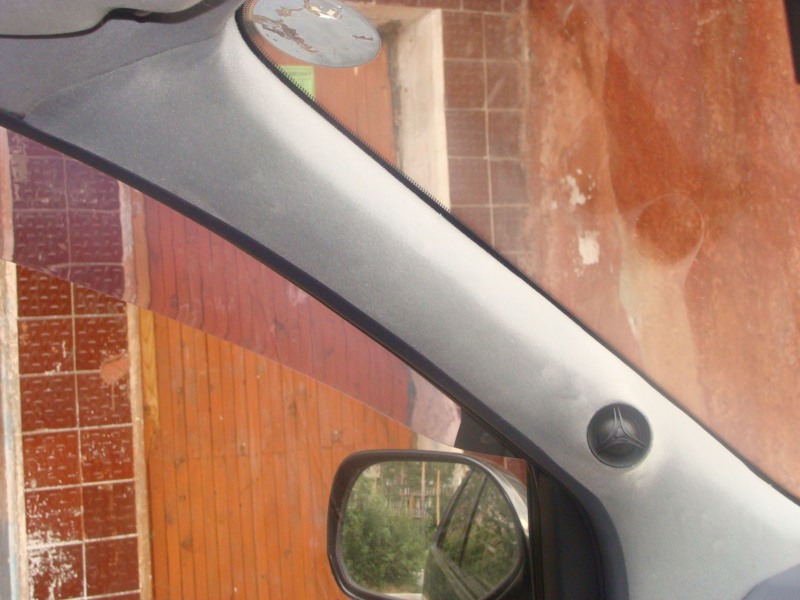

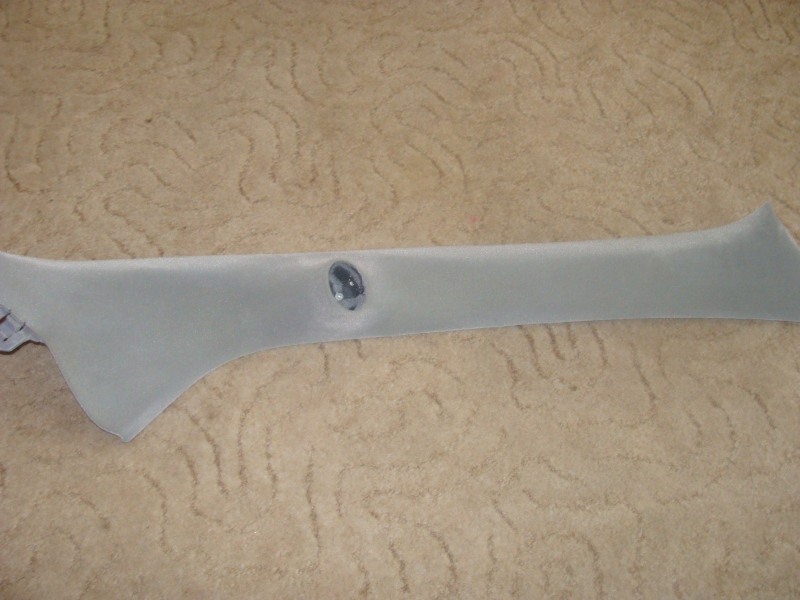

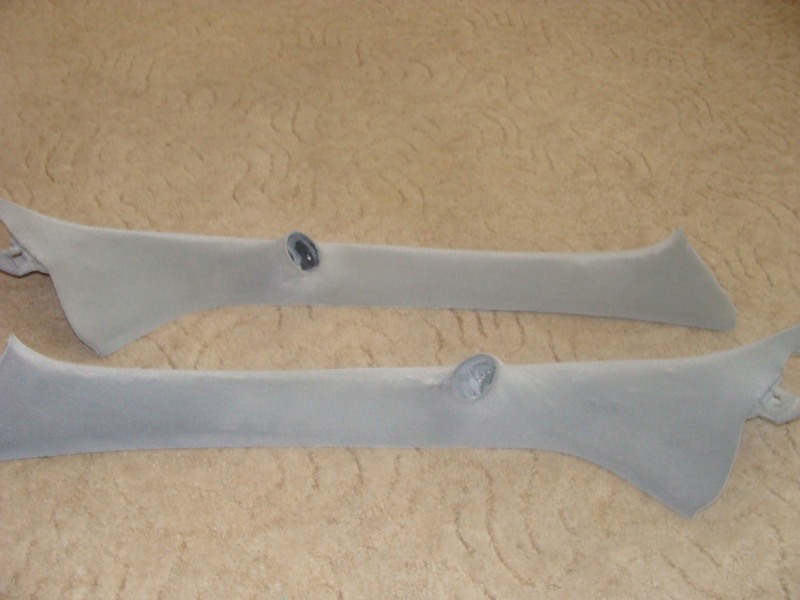

И, как результат имеем следующее:



Как видно, стойки идеально сочетаются с обивкой салона имеют вполне заводской вид. :yes:

Share this post


Link to post

Я смотрю ипсум уже начал постепенно превращаться в шасси для автозвука?!?!

Мададца, у тебя хорошо получилось! Хорошо выровнял поверхность, флок лег хорошо!

Давай делай дальше и про фото-отчет не забывай!

Зы: почему то я эту тему только сейчас заметил...

Share this post


Link to post

понемногу движется, но времени катастрофически не хватает. Фотки коплю, чтобы постепенно весь инсталл описать.

Share this post


Link to post
понемногу движется, но времени катастрофически не хватает. Фотки коплю, чтобы постепенно весь инсталл описать.

Давай, ждём фото процесса и результата! Чем больше фото, тем легче будет тем, кто только будет делать!

Share this post


Link to post

отлично получилось, тоже хочу такие стойки))))нада делать

+1

Share this post


Link to post

кстати цвет флока настолько удачно совпал с цветом салона, что никто из пассажиров не замечает что стойки переделанные :yes:

Share this post


Link to post

здорово! использовал только смолу без стекломата? необходимую жесткость шпаклевка дала?

Share this post


Link to post

Angel666

Жесткость дают колготки пропитанные эпоксидкой. Чем толще колготки, тем крепче.

Share this post


Link to post
Жесткость дают колготки пропитанные эпоксидкой. Чем толще колготки, тем крепче.
я на два раза эпоксидкой покрывал, первый раз разводил по инструкции, второй раз больше отвердителя замешивал.
использовал только смолу без стекломата? необходимую жесткость шпаклевка дала?

я между слоями эпоксидки укладывал строительную сетку из стеклоткани. Ну и шпатлевка со стекловолокном тоже жесткость дает.

Share this post


Link to post

seregaas если это мне вопрос, то в Сосновом Бору.

Share this post


Link to post

я следующий на очереди к DELO, жду его, когда он сможет мне стойки зафлокировать. :D

Share this post


Link to post

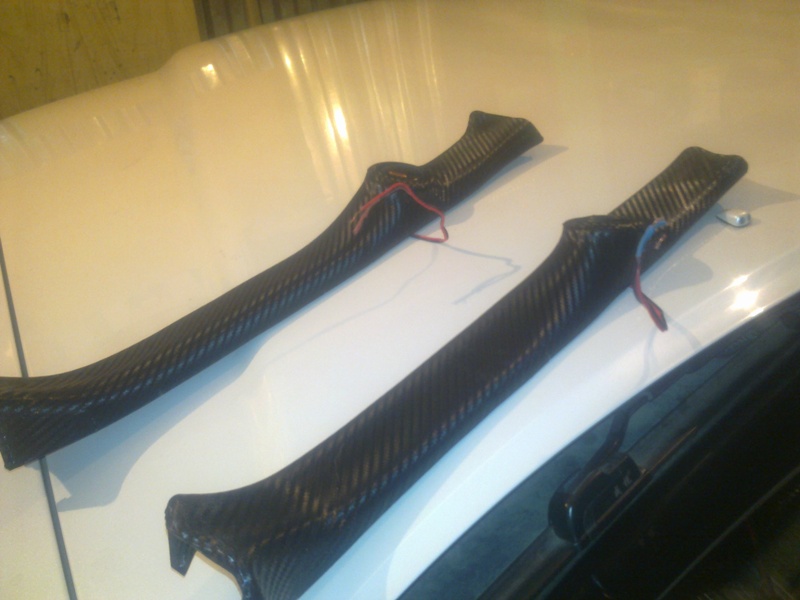

Вот что получилось в итоге, стойки от ГАЗ 3110, цвет салона черный и флока там нет :D, но до этого некоторые детали были обтянуты пленкой, вот и решил что пленка вкатит *125

Спасибо deavil за этот практикум, а то что бы делал, сидел и плакал=)
