Голова Toyota 16041 как сделать AUX?

Recommended Posts

Штатная голова Toyota Voice Navigation 16041 проигрывает только CD диски и радио. Чейнджера в комплекте нет, TV тюнера тоже. Подключены 2 камеры.

Как можно БЮДЖЕТНО подключить какой-нибудь внешний mp3 проигрыватель. Yatour не бюджетно (оставлю на крайний вариант).

Хотел подключить через VTR. Спаял вдохновившись статьей

post-31356-0-43865900-1430354035.jpgpost-31356-0-07861400-1430354035.jpgpost-31356-0-04478000-1430354036.jpgpost-31356-0-10585200-1430354099_thumb.j



Но тут встала проблема, при нажатии на кнопку TV голова выдает сообщение:




Кто подскажет, чего ей надо?

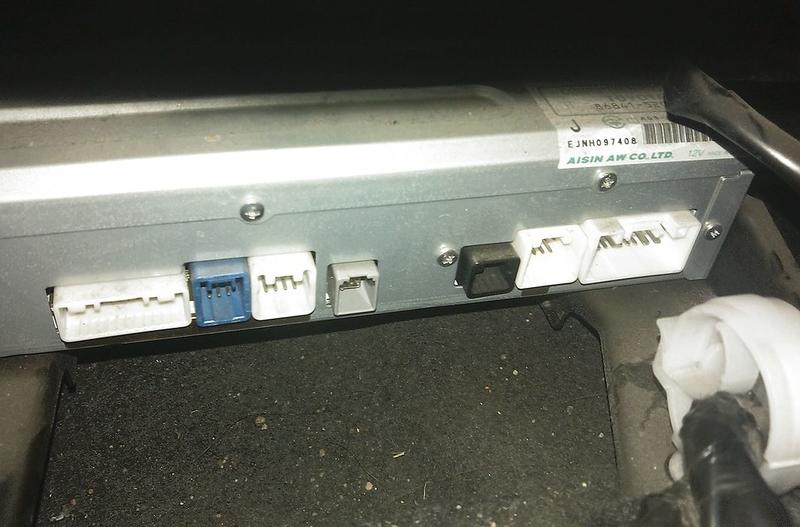

Еще под сидухой есть блок навигации и такой же разъем VTR как в ГУ.




Может кроме как через VTR можно подключить мп3, например впаять куда-нибудь гнездо AUX?

Share this post


Link to post

Можно вывести с AM\FM тюнера. Нужно найти на плате звуковые дорожки с AM тюнера  и подпояться к ним. Тогда при включении AM звук будет идти с внешнего устройства.

Share this post


Link to post

Нужно найти на плате звуковые дорожки с AM тюнера  и подпояться к ним. Тогда при включении AM звук будет идти с внешнего устройства.

Теоретически данную возможность знаю. Но где найти эти дорожки на плате можешь подсказать?



Через VTR подключить не получится как пытался. Нужен внешний ТВ-тюнер, после этого активируется кнопка ТВ, а там и VTR. Тюнера у меня нет.

Edited by Grumbler

Share this post


Link to post

Чтобы найти дорожки нужно взять наушник, отрезать штекер. Минусовой провод кинуть на массу, а на плюсовой приделать иголочку. Потом берешь разобранную включенную магнитолу, включаешь на ней AM и тыкаешь плюсовым контактом наушника (который с иголкой) на контакты на плате и ищешь звук. Когда будет шипение в наушнике значит это тот контакт.

Share this post


Link to post

Хотя бы примерно можешь сказать куда тыкать? Ножки микросхем или еще куда... После того, как найду что дальше делать? Я так полагаю шипение - это значит вывод звука. Как сделать "ввод"?

Share this post


Link to post

я впаивался, но магнитола была касетная, и вот когда включаеш плей касеты работал типа аукс))

Share this post


Link to post

а вот при включении радио, посложнее, будет шум мешать) хотя можно и отключить совсем звук с радио
