Каркасный комплекс в Горячинске


Урфин Джус

1 463 просмотра

 Приветствую сообщество Улановки и просто читателей! В данной теме буду рассказывать о строительстве каркасного здания - кухни-столовой и открытой площадки. Фундамент простейший и бюджетный - столбчатый незаглубленный, опирающийся на песок широкими подошвами. Здание 4,5*7 м - кухня-столовая, в дальнейшем планируется утепляться. Открытая площадка с размерами 8*9, часть которой будет находиться под навесом - типа летнее кафе, размером 4*8. Остальная открытая часть размером 5*8 может использоваться как танцплощадка или для каких других целей.

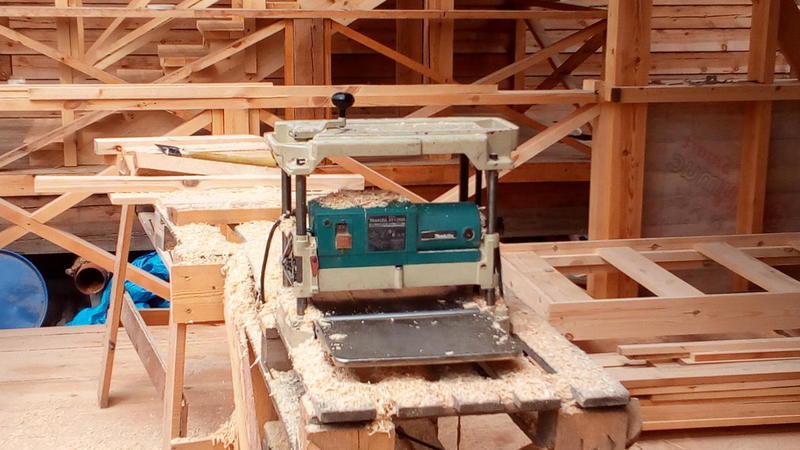

Основная рабочая доска - 150*50, или по народному - доска-пятерка на 15.  :)

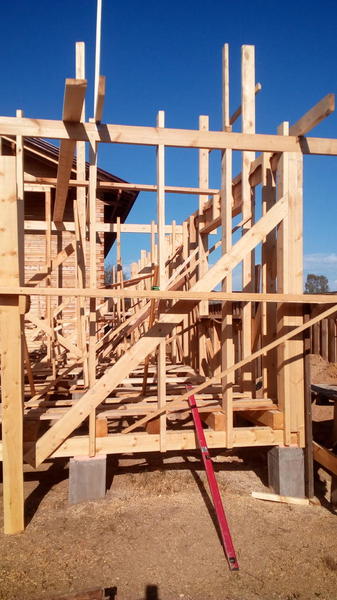

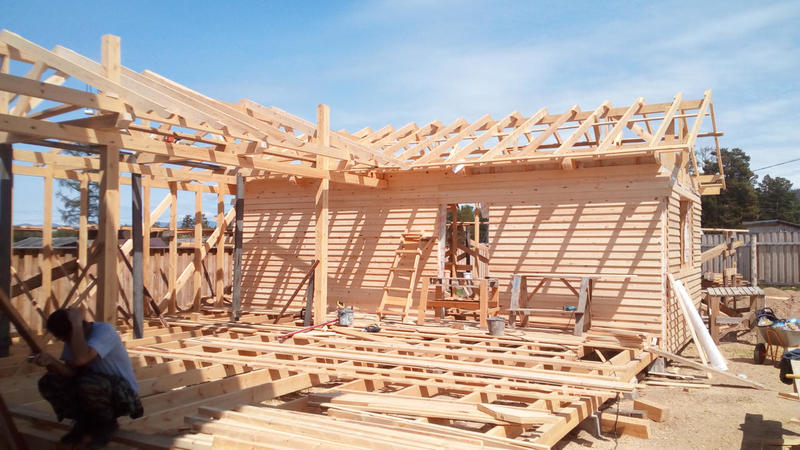

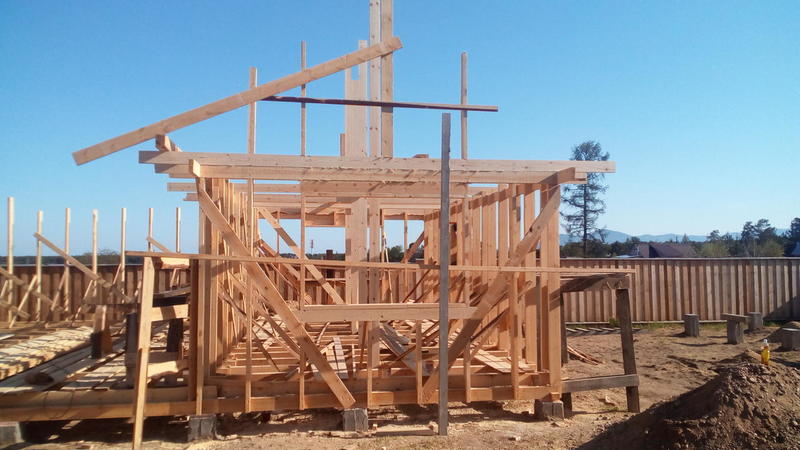

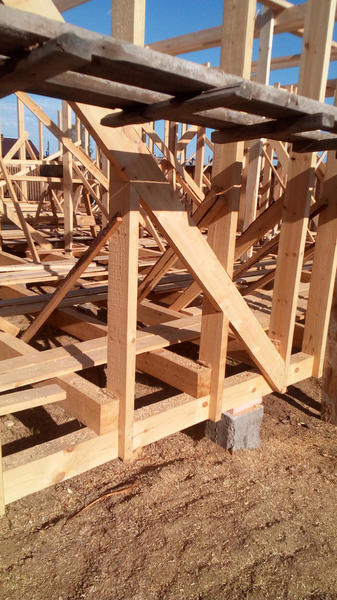

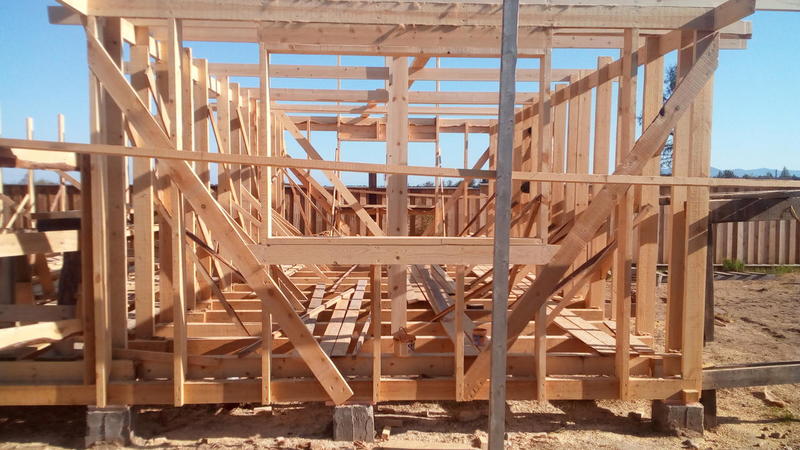

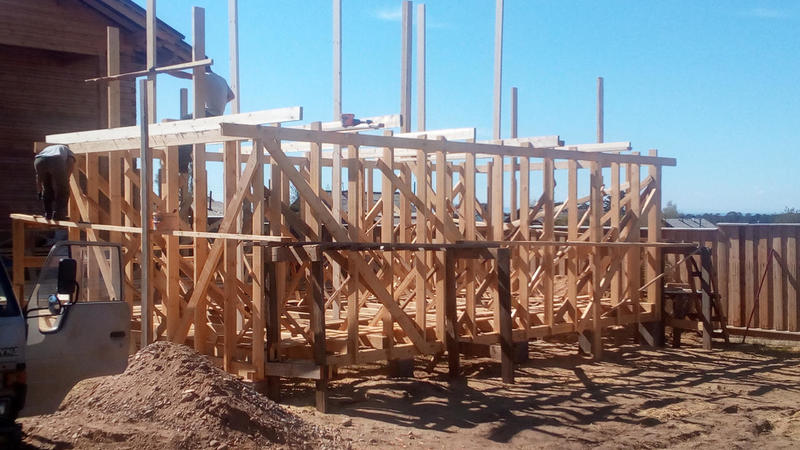

Сейчас каркас в стадии сборки, с моим личным участием (сборка узлов, разметка и пр.). По ходу повествования буду показывать узлы и комментировать.




[/quote]





16 Комментариев


Рекомендуемые комментарии

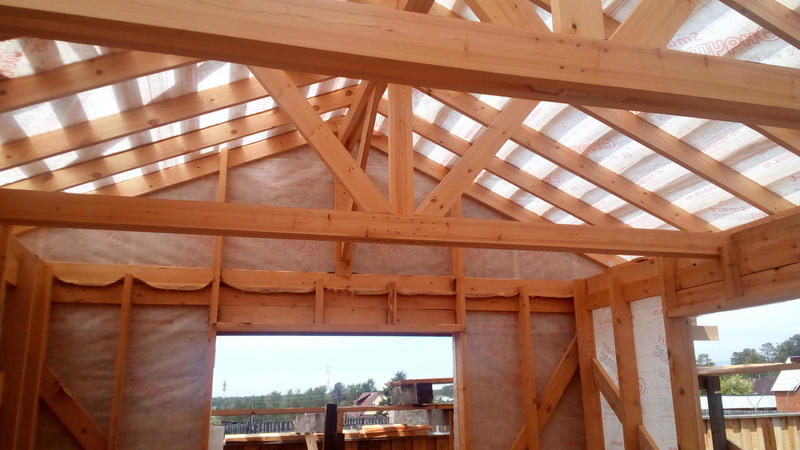

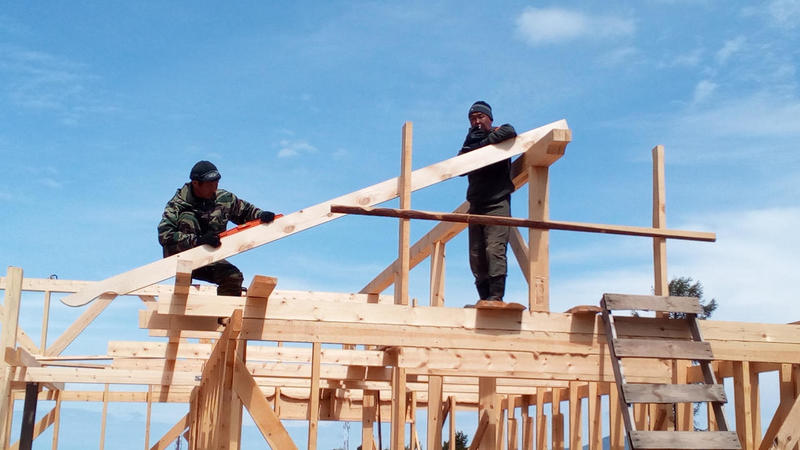

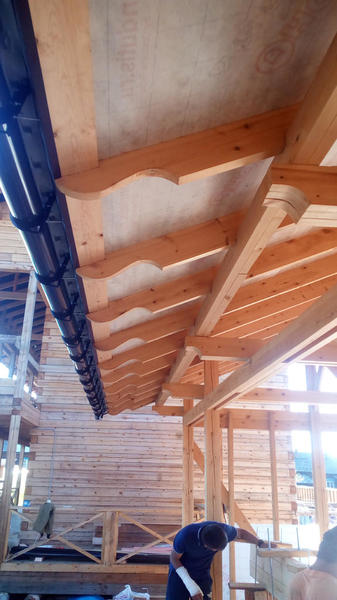

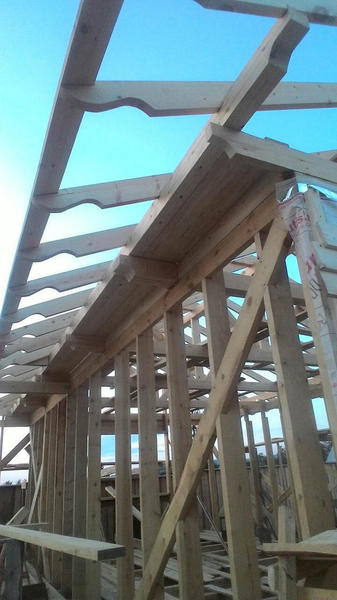

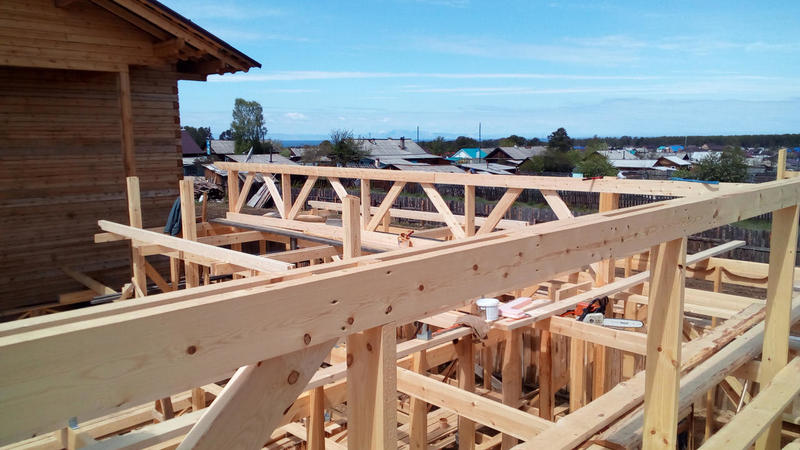

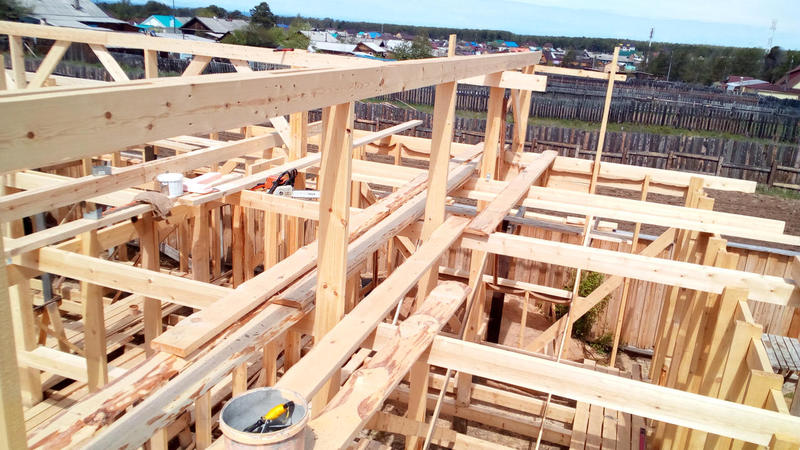

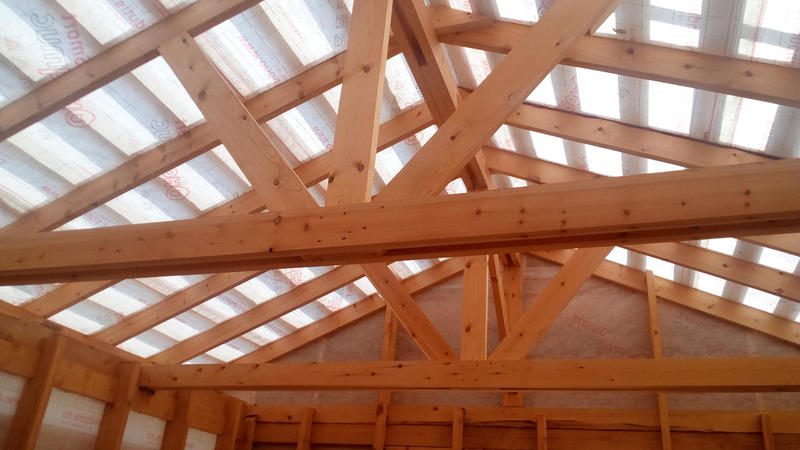

Работа продвигается. Занимаемся сборкой стропильной системы. Она у нас по стилю с выносными мауэрлатами (подстропильный брус) - как на основном здании (гостевой дом). Выпилили такие же узоры на концах стропил.

IMG_20180602_120437.thumb.jpg.f6b4966d24f5148774bc4a3c39c65e58.jpgIMG_20180602_120442.thumb.jpg.e492bf2d2c06df0d8425329a34ab379b.jpgIMG_20180602_120450.thumb.jpg.7547040f16784741d2c320eb864fb5be.jpgIMG_20180602_121138.thumb.jpg.a23b71ce6d5a24ba910ca34140cbd334.jpgIMG_20180602_175524.thumb.jpg.cfde37b4653662e9708a52fd73a93719.jpg

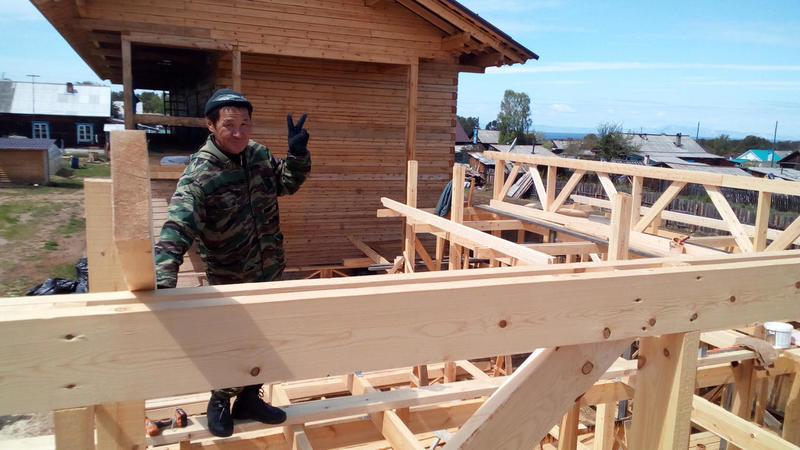

На фото бригадир объекта Александр Тынтуев. :)

Ссылка на комментарий
23 часа назад, ИгорЬюша сказал:

вы бы заодно расход материала в кубах озвучивали)

Если кому интересно, по окончании работ могу скинуть таблицу расходов до последнего гвоздя, так сказать...  :rolleyes:

Ссылка на комментарий

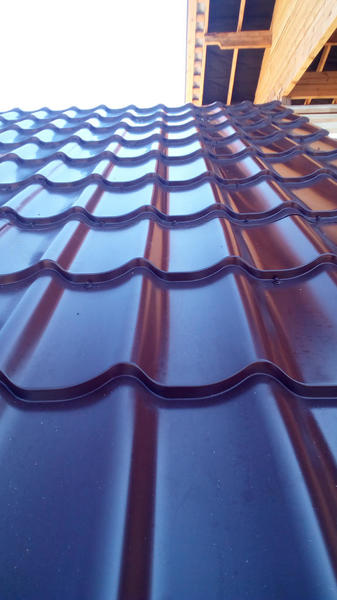

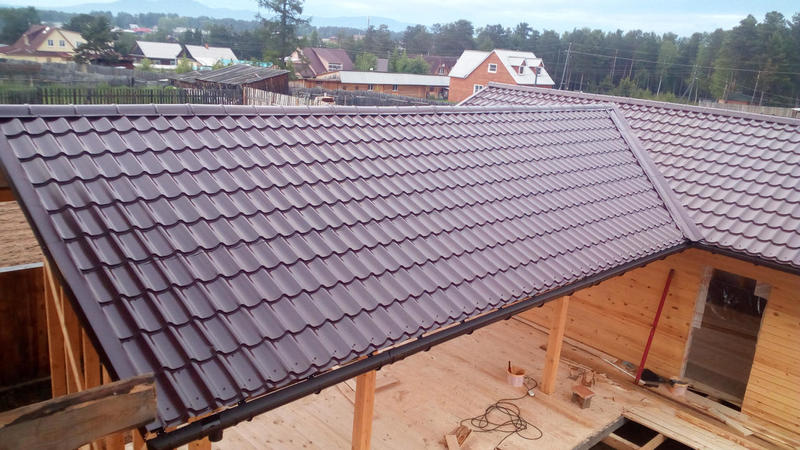

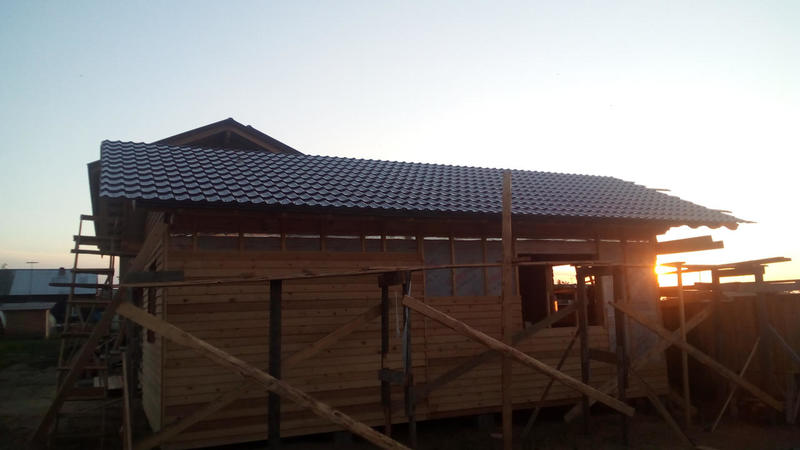

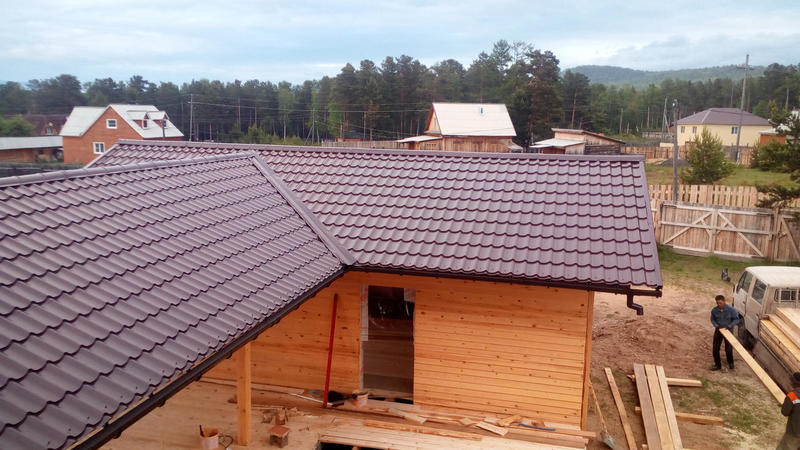

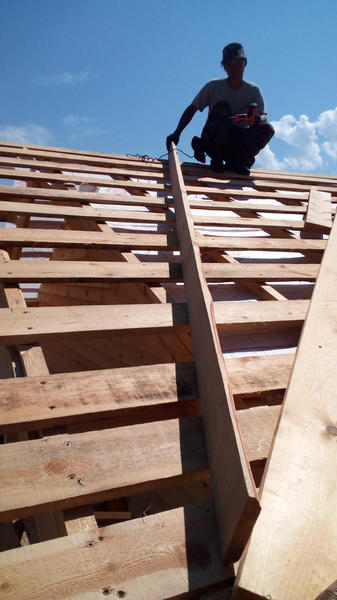

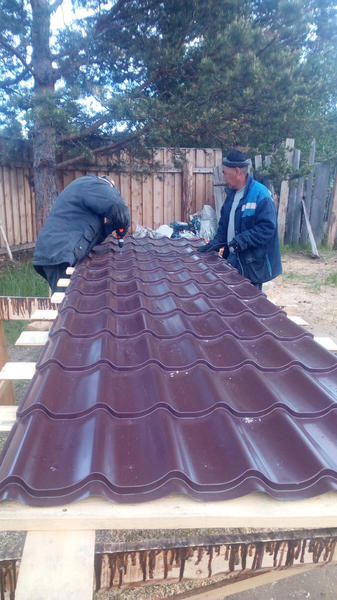

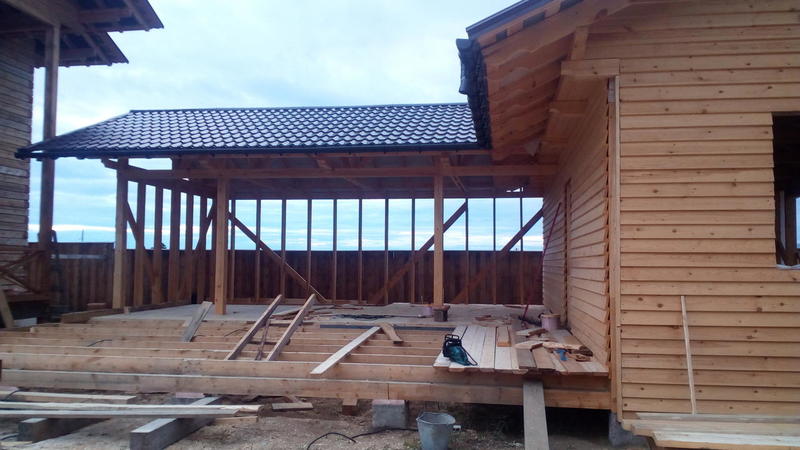

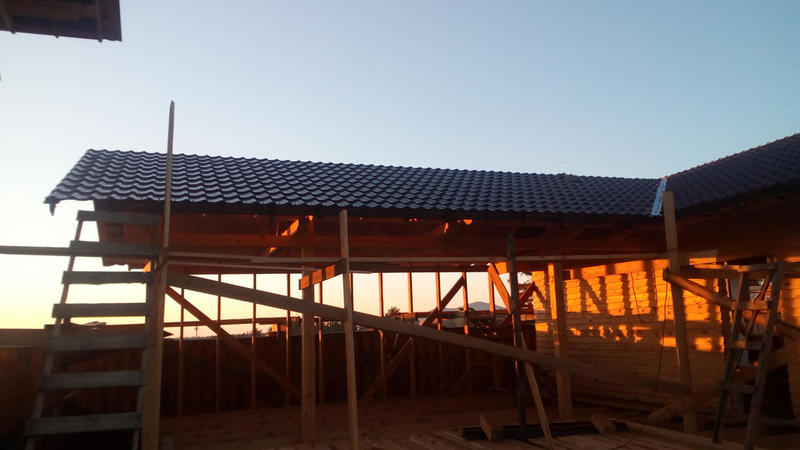

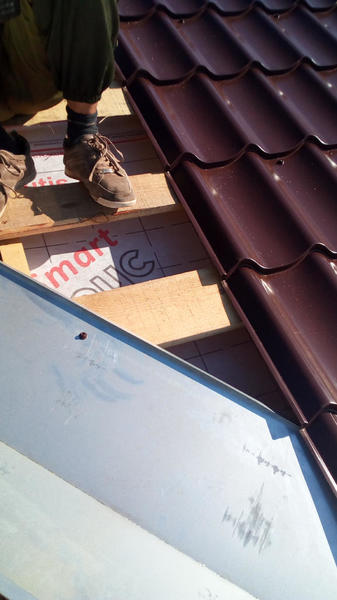

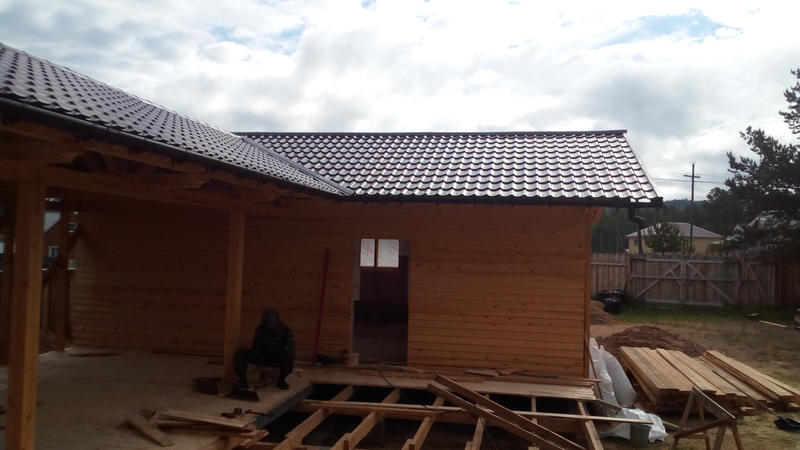

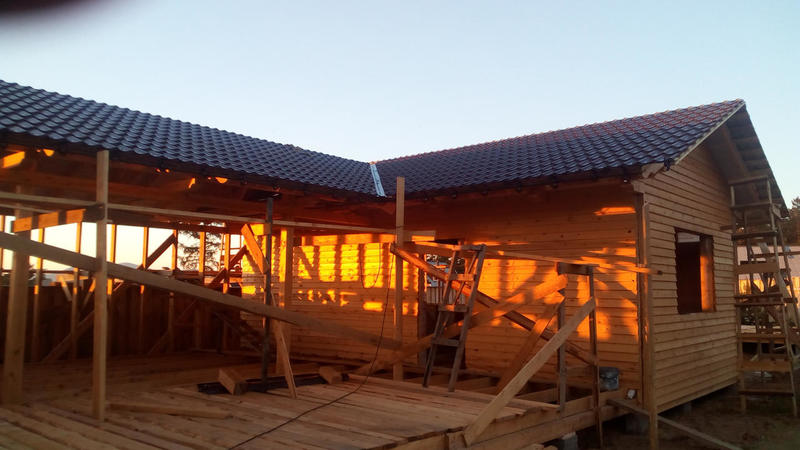

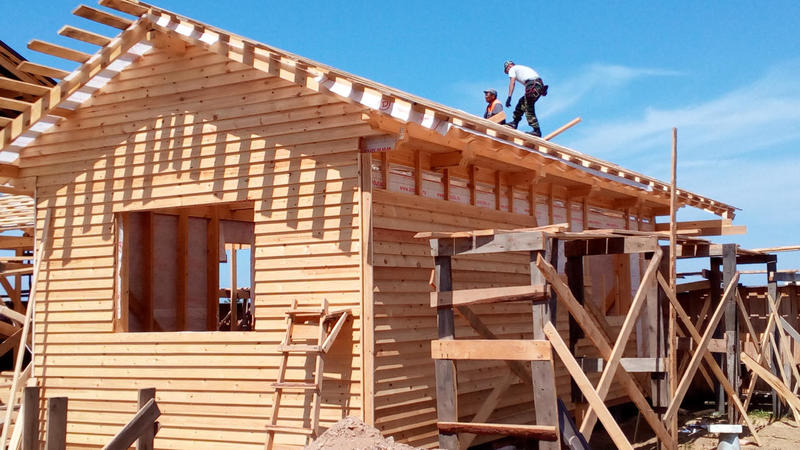

Отделали кровлю - установили коньковые, ветровые и ендовые планки, а также установили желоба водосточки. Все же наши мучения по выравниванию обрешетки в плоскость и шаговая обрешетка дают свои результаты - кровля выглядит сплошным ковром, без локальных неровностей, и играет на солнце равномерным бликом. Не помню, говорил или нет об этом ранее - отверстия под кровельные саморезы мы засверливаем на земле - на специально сколоченной эстакаде-шаблону, на которой наколочены доски с шагом обрешетки. Это позволяет уверенно вкручивать саморезы в листы на крыше, не роняя их и не коцая листы (такое бывает, когда насадка шуруповерта соскакивает со шляпки саморезы (и пусть никто из кровельщиков не говорит,что такого они не допускают...  ;)).  Ниже на фото еще показано крепление нижней ендовой планки - крепим мы ее кровельным саморезом (с уплотнительной резинкой) в те зоны, которые попадают в верхнюю волну, то есть головка самореза никуда не упирается при покрытии листами планки ендовы. Есть еще, конечно, метод крепления планки ендовы на скобки, которые крепятся на бортики-отбойники планок, но мы не пробовали, да и, по моему, там не будет достаточно жесткости крепления - могут играть на ветру и т.п., создавая лишний шум...

IMG_20180626_084648.thumb.jpg.3f922d16d4bd2b66bda129499145e1f3.jpgIMG_20180625_210912.thumb.jpg.69638485565ad5ae2e626f9d2328db92.jpgIMG_20180625_205116.thumb.jpg.9a8edb128df78886a5fa9a16b7c08124.jpgIMG_20180625_205110.thumb.jpg.e428f4cf4340ccd808132bb02e9a9a71.jpgIMG_20180617_201849.thumb.jpg.1192d216ed50a2a596856f00018d856b.jpgIMG_20180617_174337.thumb.jpg.5bb4f8d8b8ccb22292cbd2e93de1a89e.jpgIMG_20180617_172120.thumb.jpg.675fbacf77d4563d1170e16b1eec7d4b.jpgIMG_20180617_154136.thumb.jpg.352a85e92aa83a1023d19e0b8041c6fd.jpg

Ссылка на комментарий

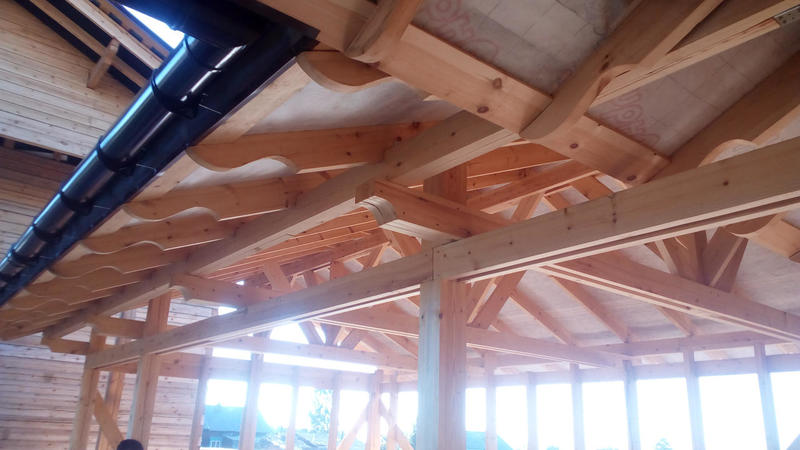

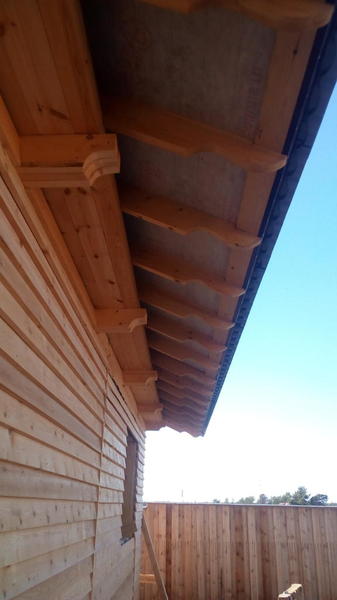

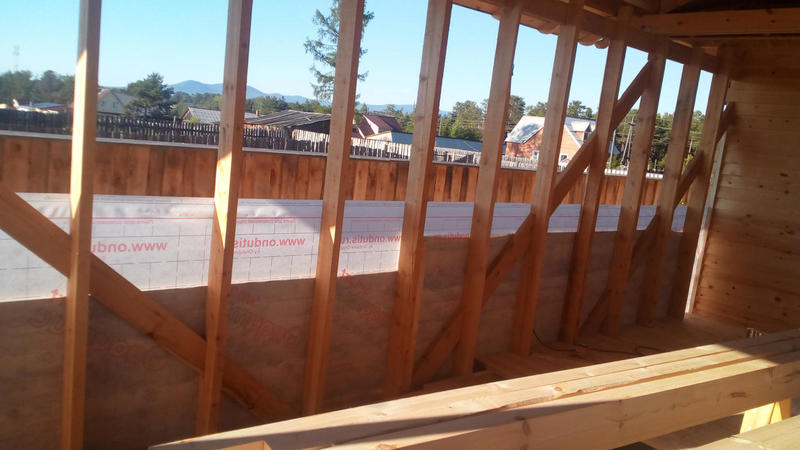

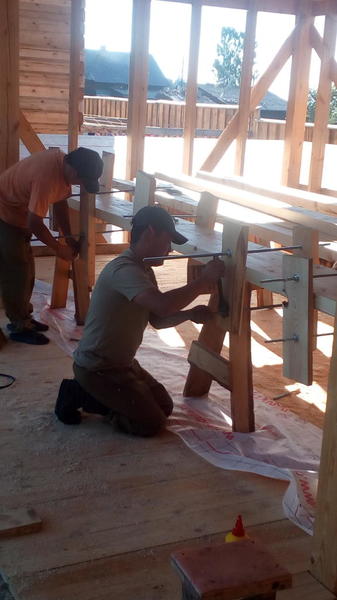

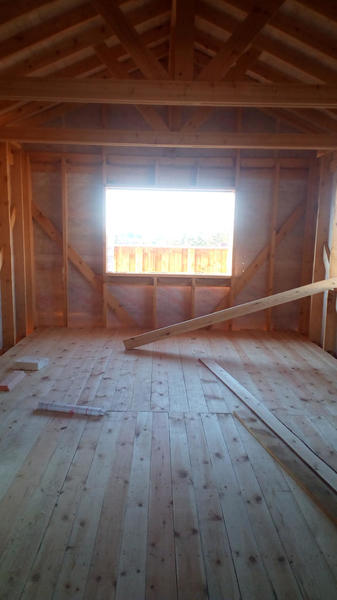

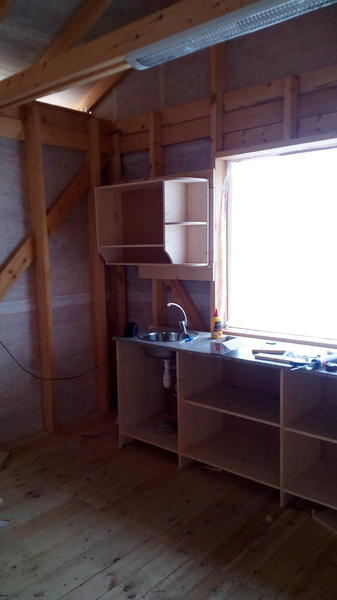

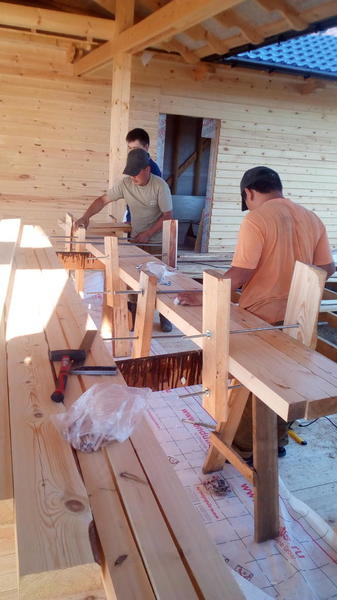

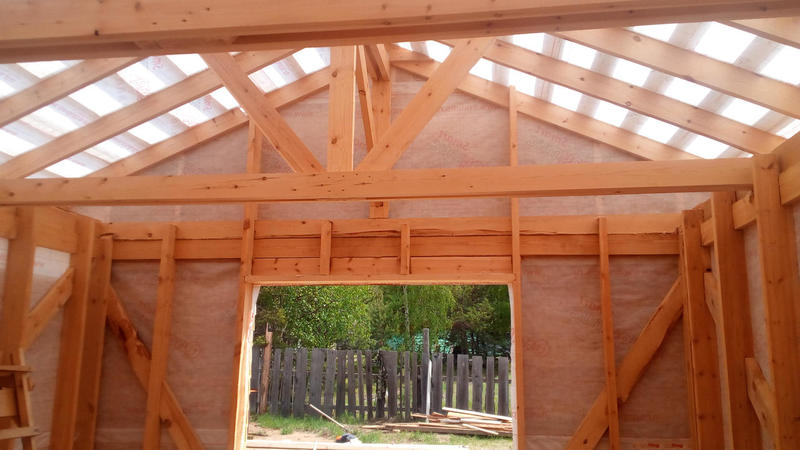

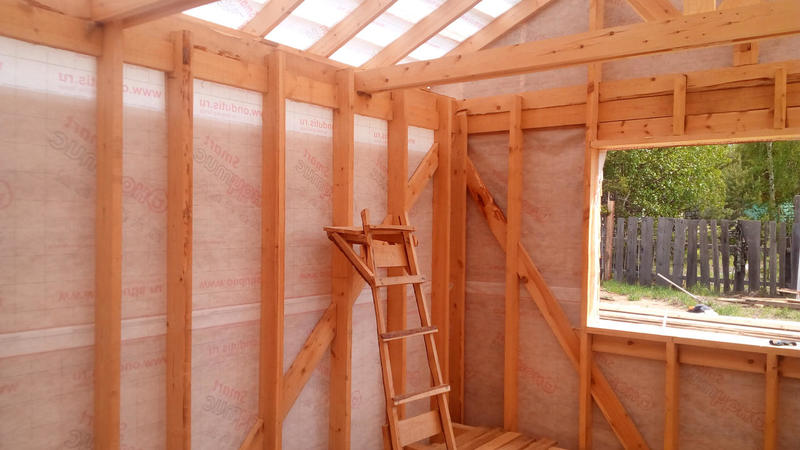

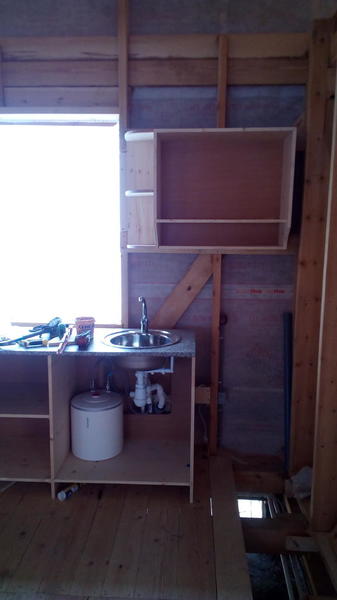

Еще виды: карнизные свесы пока не отделываем, поэтому видна подкровельная мембрана - отделка будет со шлифовкой или брашировкой с последующей покраской. На фото ниже - изготовление косоуров на межэтажную лестницу. На крайних фото - вид каркасных помещений (пока без отделки).



IMG_20180626_183446.thumb.jpg.14bde50fe3ed91cedf14926817ccaf98.jpgIMG_20180626_183325.thumb.jpg.95b93c650c14b83e0d3932ae161201f2.jpgIMG_20180626_183315.thumb.jpg.6125b611a7eb1c653d4be7b66a5085d7.jpgIMG_20180626_183216.thumb.jpg.343863aad14cb723617becc674f5b67a.jpgIMG_20180626_182928.thumb.jpg.ebd7dc2dcb32bed9598b355b8b6bd662.jpgIMG_20180626_182903.thumb.jpg.980da9217a2da41493a49f5bf0bb8a40.jpg


Изменено пользователем Урфин Джус
Ссылка на комментарий

Всем привет! Ну вот, каркас просох, деньги накопились (у заказчика) и наступила пора утепления и отделки каркаса. Сразу добавлю, что нами производится только утепление каркаса. Отделки пока не будет, так как мы и так взяли окно в действующей стройке.

Стройка у нас начинается с закупа и завоза материалов. В этом нам помогает наш старенький, но безотказный грузовик.

IMG_20190424_144907.thumb.jpg.a02a16e1bfcb6c2a1b8b54f43a73ba15.jpgIMG_20190426_194917.thumb.jpg.2dffbacf357746465cb468cc253441e4.jpg

Ссылка на комментарий

Первым делом нами был разобран пол, усилены балки и заложен утеплитель - Пеноплекс, который экструдированный пенополистирол или коротко ЭППС.

IMG_20190427_094000.thumb.jpg.4c27729d69223342ba045233c4ddd23b.jpgIMG_20190427_093931.thumb.jpg.e1b48bf0251efc8cade773158ca05df0.jpg

Каркас доработали, добавив элементы, которые были бы не к месту в момент сборки каркаса - не вписывались в интерьер голого каркаса кухни, которая летом эксплуатировалась.


Ну и сам процесс закладки утеплителя в отсеки каркаса - работа, хорошо нам знакомая и проверенная временем.  😉

IMG_20190427_205811.thumb.jpg.1ae11ee8cea4be3a083dc012cca0d380.jpgIMG_20190427_205732.thumb.jpg.316d5a244b6052c7d3d50ed2eb793ac8.jpgIMG_20190427_205658.thumb.jpg.45f4ac4a072bfbab602b7b2c9bca2a88.jpgIMG_20190427_171614.thumb.jpg.0b29c369a9893baeb46b51670560b4ed.jpgIMG_20190427_171004.thumb.jpg.0f9a44db23af5e152bff8d1133dd6e54.jpgIMG_20190427_131613.thumb.jpg.9e426ba5a74f4cd414afb8bc6dd24fd6.jpg

А вот приспособление, которое изобрел наш бригадир. С помощью этого инструмента облегчается аккуратная закладка утеплителя в отсеки.

IMG_20190427_131912.thumb.jpg.9af315e73ad4ccf009c25f2f5caf2abe.jpgIMG_20190427_110556.thumb.jpg.978f9b91ff40768ab37f11cf47208119.jpg

Ссылка на комментарий

Работа по утеплению каркаса продолжается. Толщина слоя утеплителя - 150 мм (три слоя по 50 мм), а не 200 мм, как в жилых домах. То есть, тут не будет перекрестного слоя - в целях экономии площади.

IMG_20190430_112608.thumb.jpg.204ea46369a023849e523d0fd329e558.jpgIMG_20190430_112542.thumb.jpg.e021615bb658032799d19806d6816d99.jpgIMG_20190430_112531.thumb.jpg.a473c14a16c03a7b73549437bebe02de.jpgIMG_20190430_101423.thumb.jpg.ca5809cb5120830e2797a55a8bcf654c.jpg

Грузы собираю и завожу на объект почти каждый день - тут кроме материалов по нашей текущей работе прибывают и прочие материалы заказчика, как, например, каркасный бассейн и другое.

IMG_20190429_183757.thumb.jpg.4fae8e833201269d5df5a5d1abd2a3c6.jpgIMG_20190429_195706.thumb.jpg.2d434fd3bbe1136acdfa7460187ed3d5.jpg

Ссылка на комментарий

Ну вот и завершили процесс утепления каркаса кухни-столовой.

IMG_20190430_195808.thumb.jpg.66d22240a17aa97f868cdb137add1217.jpgIMG_20190430_195827.thumb.jpg.6d242a7dab0a963ae5272b03f307345e.jpg

Все стыки пароизоляции проклеиваются специальной герметизирующей лентой.


Продолжается работа по отделке помещения. Эти фермы будут окрашены в темный тон, а стены будут обшиваться вагонкой.
