Неон и прочья подсветка.

[Tymmmi]

Часто видел машины с подсветкой днища, думал неон, при рассмотрении оказывалось что обычные светодиоды. Сегодня искал белые трубки/лампы дневного света, и увидел синие, зеленые и т.п. трубки. Точнее они белые, но светятся синим и зеленым, также бывают красные розовые и т.п. Купил на пробу несколько трубочек, запитать было нечем, подключил обычный блок розжига от ксенона. Результат удивил - очень яркий, равномерный свет, если сделать подсветку днища из таких трубок - будет супер! Кто нибудь пробовал устанавливать? Как такие лампы ведут себя на авто? Гаишнеги сильно докапываются? Сейчас стоит синяя светодиодная подсветка - ночью через сотниково несколько раз проезжал не тормозят вроде

Добавлено спустя 2 минуты 21 секунду:

[Q660]

Часто видел машины с подсветкой днища, думал неон, при рассмотрении оказывалось что обычные светодиоды. Сегодня искал белые трубки/лампы дневного света, и увидел синие, зеленые и т.п. трубки. Точнее они белые, но светятся синим и зеленым, также бывают красные розовые и т.п. Купил на пробу несколько трубочек, запитать было нечем, подключил обычный блок розжига от ксенона. Результат удивил - очень яркий, равномерный свет, если сделать подсветку днища из таких трубок - будет супер! Кто нибудь пробовал устанавливать? Как такие лампы ведут себя на авто? Гаишнеги сильно докапываются? Сейчас стоит синяя светодиодная подсветка - ночью через сотниково несколько раз проезжал не тормозят вроде

Добавлено спустя 2 минуты 21 секунду:

знакомые на 5 светлой с синей подсветкой гонял раньше и его корешь на 7 красной с подсветкой красной , можь видел? у них на днише подсветка, менты не останавливают, если их только не спереди машины и с зади не вешать , ТОГДА САМО САБОЙ ПРАВИЛА НАРУШАЕШЬ => все посты будут твои А потом отрывать ЗАСТАВЯТ НА МЕСТЕ!Ё были у них диодные кубики

а без света можешь фото выложить поближе ? крепкое? закрывать придетсячем то... *24

[Tymmmi]

сделал на мотоцикл, зеленые. достаточно крепкие трубки, поеду щас прокачусь посмотрю как выглядит если получится фото выложу

[ТАЗЫ ВАЛЯТ]

Менты будут докапываться-100% Через некоторое время... Лучше запитывать через тумблер... В "За рулем" лежат разные подсветки... И неоновые есть... Лучше использовать не трубки а модули... В случае поломки, легко снимаются и меняются... У красной пятерки с винилом и споляком такие были... Свет был ровным...

[Tymmmi]

ТАЗЫ ВАЛЯТ я делаю от габаритов и тумблер на прерывание, то есть без ключа подсветку никак не включить, если менты будут пытаться это сделать)) А что за модули? Трубки тоже меняются достаточно легко и стоят всего 40р штука, зато светят раз в 10 ярче диодов, и гораздо ровнее и мягче.

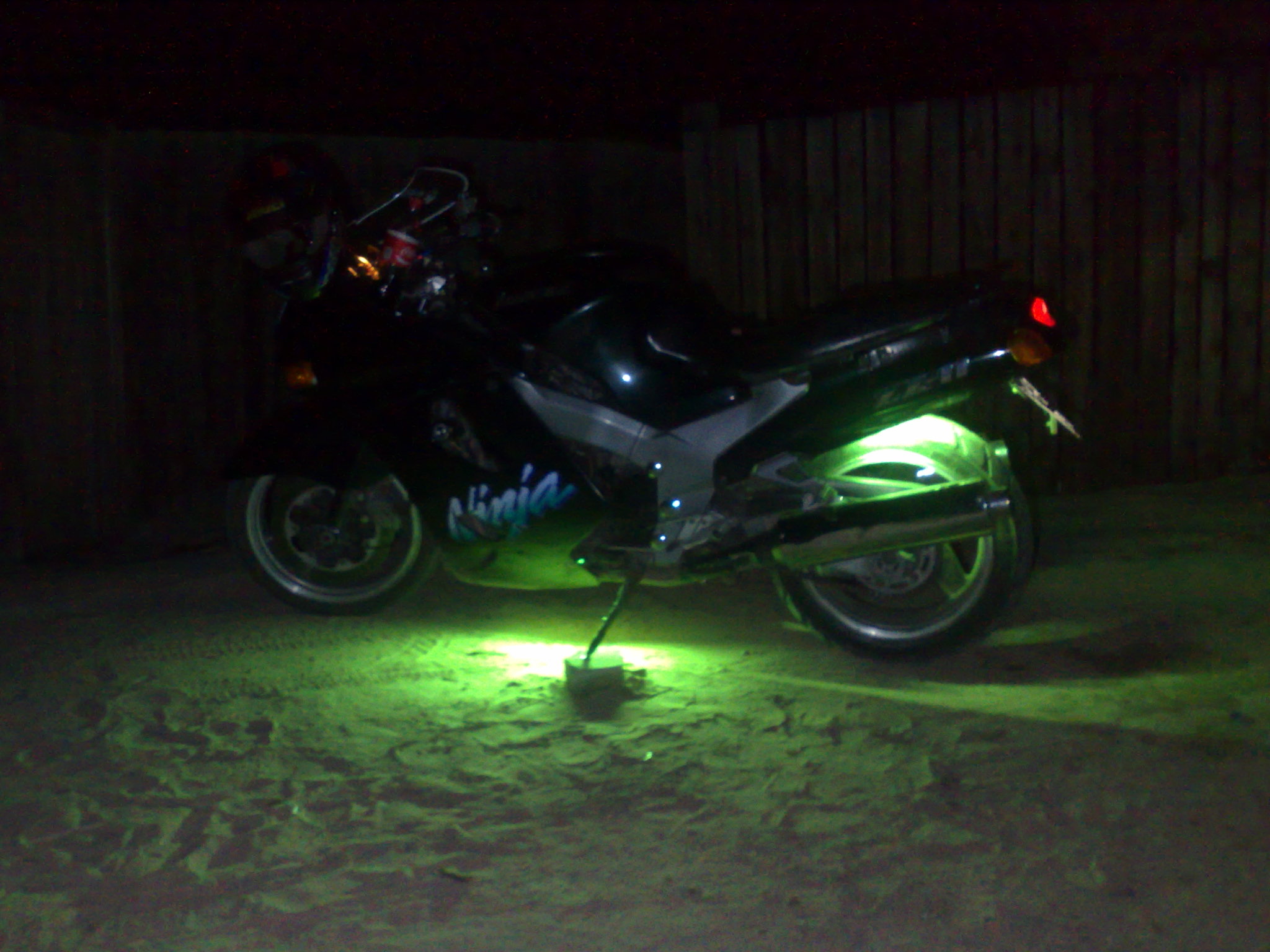

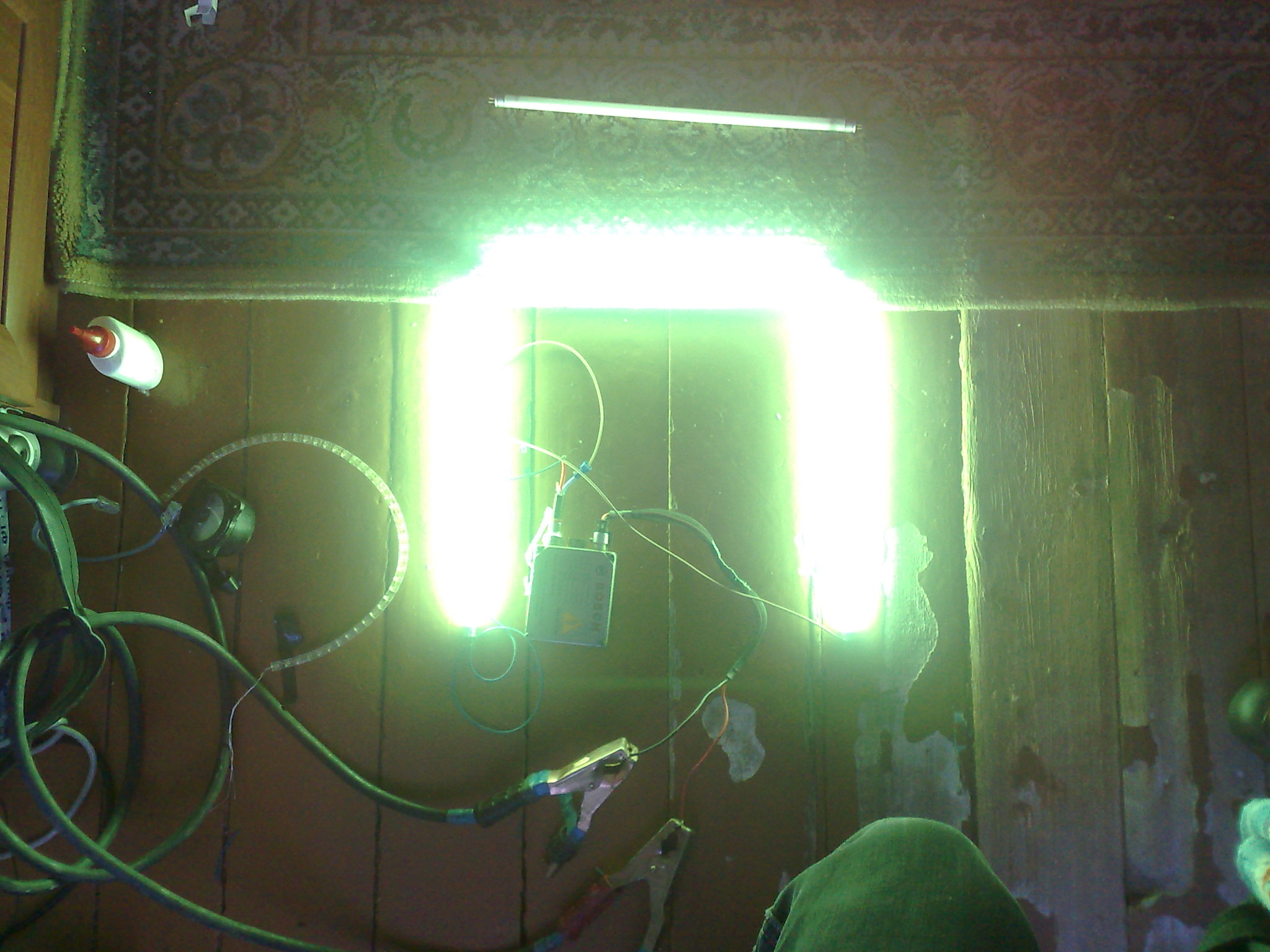

вот что получилось:

[deavil]

подключил обычный блок розжига от ксенона

это как? там же вроде 26000 вольт при запуске? если можно расскажи поподробней

[ТАЗЫ ВАЛЯТ]

ТАЗЫ ВАЛЯТ я делаю от габаритов и тумблер на прерывание, то есть без ключа подсветку никак не включить, если менты будут пытаться это сделать)) А что за модули? Трубки тоже меняются достаточно легко и стоят всего 40р штука, зато светят раз в 10 ярче диодов, и гораздо ровнее и мягче.

Ну эт понятн что от габаритов... Прост чтоб лишних остановок не было, можно перед постом щелкнуть тумблером. Эээм, светодиодные модули, бывают прямоугольные, бывают квадратные, бывают круглые соот-но с разным кол-вом светиков. Я говорил про большие, которые по всему периметру авто.

И где ты приобрёл трубки? Вроде маленькие... Штук 12 на все авто хватит... Умножаем на 40 Получаем 480 рублёв *03

Добавлено спустя 35 секунд:

это как? там же вроде 26000 вольт при запуске? если можно расскажи поподробней

А что, так нельзя подключить?

[Paxing]

TymmmiМм красиво)

[Tymmmi]

ТАЗЫ ВАЛЯТ я делаю от габаритов и тумблер на прерывание, то есть без ключа подсветку никак не включить, если менты будут пытаться это сделать)) А что за модули? Трубки тоже меняются достаточно легко и стоят всего 40р штука, зато светят раз в 10 ярче диодов, и гораздо ровнее и мягче.

Ну эт понятн что от габаритов... Прост чтоб лишних остановок не было, можно перед постом щелкнуть тумблером. Эээм, светодиодные модули, бывают прямоугольные, бывают квадратные, бывают круглые соот-но с разным кол-вом светиков. Я говорил про большие, которые по всему периметру авто.

И где ты приобрёл трубки? Вроде маленькие... Штук 12 на все авто хватит... Умножаем на 40 Получаем 480 рублёв *03

Добавлено спустя 35 секунд:

это как? там же вроде 26000 вольт при запуске? если можно расскажи поподробней

А что, так нельзя подключить?

да трубки маленькие, потому что куда я запихаю на мотоцикле большие трубки? Большие были, и по метру и по полтора, стоили рублей 60-80. Прикинь сколько будет стоить диоды такой же яркостью и длинной)) Покупал в магазине Электрос.

Добавлено спустя 43 секунды:

подключил обычный блок розжига от ксенона

это как? там же вроде 26000 вольт при запуске? если можно расскажи поподробней

блок розжига уже сгорел, так что не стоит его подключать нужно собирать схему преобразователя с 12В на 1000В

[deavil]

блок розжига уже сгорел, так что не стоит его подключать нужно собирать схему преобразователя с 12В на 1000В

ну я об этом и говорил. А интересно, может готовые есть блоки? как-то эти лампы же загораются по нормальному?

[Tymmmi]

Готовые есть но они все на 220В расчитаны, а те которые стоят в фонарях с лампами днемного света от прикуривателя - они слишком слабые. Схему я уже нашел, простая до безобразия, вот ток надо подбирать трансформатор)

upd. Полностью рабочая схема)) http://www.irbislab.ru/modules.php?name=Content&pa=showpage&pid=11

[deavil]

а какой ценник готового и мощность если не секрет? У меня уже почти готов к установке в машину преобразователь с 12 на 220 вольт, правда моща небольшая - ококло 350 ватт.

З.Ы. смотрел схему по этому адресу, кстати несложная, попозже её скачаю и сюда выложу, вдруг кому пригодится. С ней только один минус что её прийдется на каждую лампу собирать насколько я понял.

[Tymmmi]

deavil готовые достаточно дорогие, рублей 500 будет стоить ватт на 40-50 да и габариты у них здоровые, имхо проще самому собрать по схеме.

[deavil]

Схема преобразователя (взята из источника по ссылке Tymmmi):

Ну совсем быстро можно собрать 12-вольтовый преобразователь для питания люминесцентной лампы из старого (ненужного, сгоревшего – нужное подчеркнуть) компьютерного блока питания. Буквально за пять минут.

Нам потребуется из него небольшой список деталей:

Целый трансформатор марки EEL-19 из дежурного БП или аналог;

Силовой ключ MJE13009 или аналог (есессно, целый);

Радиатор оттуда (или другой площадью не менее 40 см²);

Пара резисторов и конденсаторов;

Ну и конечно сама ЛДС на 18 Вт.

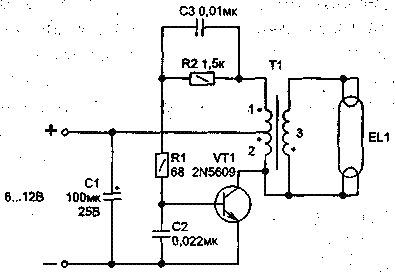

Собственно схема:

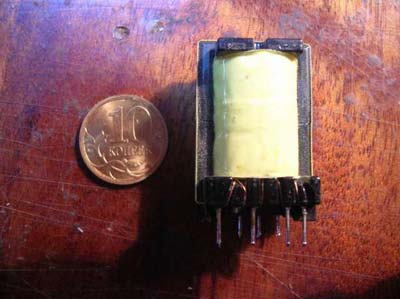

Нам не потребуется перематывать трансформатор, он сгодится в первозданном виде. Схему мы немного переделаем, она не совсем подходит для нашего трансформатора. Трансформаторы дежурок бывают двух видов – мелкие и большие. Нам нужен большой, вот такой:

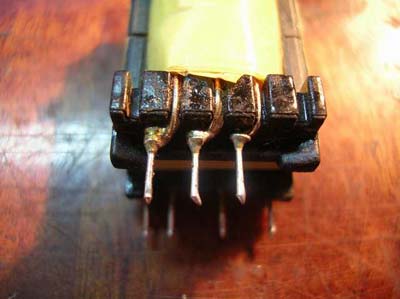

Вначале надо определиться с назначением выводов обмоток. Смотрим на первичную сторону трансформатора:

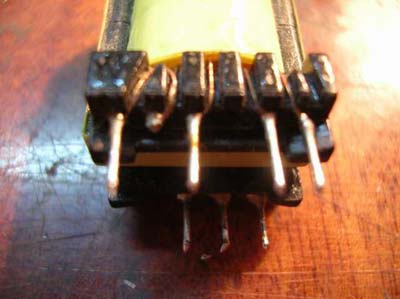

Лапки слева направо: на +12В, на обратную связь, на коллектор транзистора. Вторичная сторона трансформатора:

Левые лапки – на ЛДС, правые две нам не потребуются.

У других типов трансформаторов выводы располагаются по-другому, я расскажу, как их отличить. Питание +12 вольт подключается к тому выводу трансформатора, с которого снимаются 5В дежурного напряжения. Коллектор транзистора подключается к выводу, с которого снималось напряжение питания TL494. Обратная связь подключается к тому выводу, который был землей дежурной части БП. ЛДС подключается к обмотке, которая была высоковольтной обмоткой в дежурном БП. Всё это можно отследить по печатной плате БП или догадаться самому и по тестеру

Резистор R1 надо уменьшить до 39 Ом, R2 – до 560 Ом. Конденсатор C2 может быть 0,01–0,022 мкФ. Фазировка вторичной обмотки роли не сыграла никакой. Также не было различий в подключении первого и второго вывода вторичной обмотки к коллектору и абсолютно одинаково горела ЛДС при соединении между собой ее выводов.

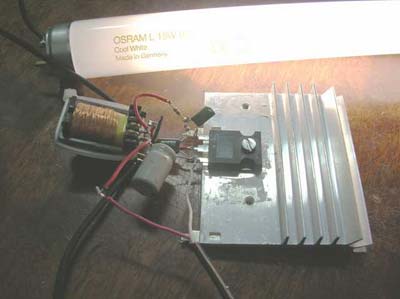

В этой схеме и с этим трансформатором ЛДС зажигается при 10В. Можно разобрать трансформатор и домотать еще сотню витков к вторичной обмотке, что и было сделано – см. фото. При этом ЛДС будет зажигаться от 6В и хорошо гореть от 12В. Схема работоспособна при питании до 15В, при этом радиатор транзистора нужно увеличить. В любых режимах работы трансформатор не греется вовсе.

[Hover]

В наличии имеются неоновые и диодные подсветки днища 12вольт. Комплект 4 шт 2- по 90 см, 2- по 60 см, провода, блок управления. Цвет синий и зеленый, семь режимов моргания в т.ч. горит постоянно и моргает в такт музыки. Диодные дороже но они светят раз в пять ярче неоновых и гораздо более крепкие на износ.Подсветки идут в герметичных пластиковых трубках.Фотки выложу позже.Пишите в личку.

[Tymmmi]

Hover выкладывай фотки! Кстати эти трубки которые я ставил светят гораздо ярче диодов, видимо другие

[deavil]

Hover какой ценник?

[striker]

мну лишали на 6мес)))))

[Tymmmi]

striker развод, если подсветка установлена снизу - то это не запрещено ПДД, там прямым текстом сказано что нельзя спереди сбоку и сзади

[петрович]

Есть кольца для изготовления светодидоной подсветки панели приборов. Устанавливаются в приборную панель для подсветки спидометра и тахометра. Также есть маленькие полукольца для подсветки температурной и топливной шкалы. Платы специально изготовлены для подсведки прборных панелей. Светодиоды SMD3528 6000К.

Фото с телефона не судите строго.

http://ulanovka.ru/uploads/old_images/users/10796/14072009235.jpg

http://ulanovka.ru/uploads/old_images/users/10796/14072009234.jpg

[deavil]

и скока такие стоят?

[_Den_]

Tymmmi

Грамотная тема!!! Электрос это который на стрелке??? Там белые и длинные есть???

[Tymmmi]

_Den_ ага тот электрос, белые и длинные были! Стоят рублей 100!

[ELEKTRIK]

петрович

Сколько стоит? Куплю

[_Den_]

В субботу заехал в Электрос - длинные есть зеленые синие красные и белые - цена 102 руб. Знакомый парняга занимается ремонтом компов скоро должен спаять схему представленную Tymmmi .Посмотрим что получиться!!!
