Винтовые фундаменты

[flygalantec]

Сегодня фундаменты на винтовых сваях просто незаменимы в малоэтажном строительстве. Фундамент на винтовых сваях – это идеальный вариант, если дом будет возводиться на участках с высоким уровнем грунтовых вод или на пучинистых, неустойчивых грунтах и просто бюджетный вариант для практически непучинистых и слабопучинистых грунтах.

Винтовые фундаменты «Krinner» (далее по тексту ВФ «Krinner») представляет собой кованный патентованный конусный корпус из трубной заготовки с приваренной спиралью, определенной конфигурации и техническим окончанием готовых различных вариантов крепления (полностью из оцинкованной стали). Для устройства фундамента ВФ «Krinner» погружается в грунт методом завинчивания на глубину в соответствии с разработанным планом поля ВФ «Krinner».

Наши ВФ «Krinner», в отличие от винтовых свай, широко представленных на строительном рынке России, полностью готовы к установке и имеют возможность применения как самостоятельное звено в устройстве фундамента без дополнения различных строительных материалов, как-то бетон, антикоррозийное покрытие, также без дополнительных трудозатрат в виде подрезания либо наращивание винтовых свай!

Для деревянных, каркасных, панельных, домов фундамент на ВФ «Krinner» является идеальным решением. Для газобетонных, кирпичных домов ВФ «Krinner» дают возможность выхода из трудных ситуаций. ВФ «Krinner» просто созданы для дорожной инфраструктуры, как-то заборы, ворота, цепные барьеры, шлагбаумы, антипарковщики и парковочные столбики. Данные ВФ заняли свою нишу и в области рекламных конструкций, являясь альтернативой традиционному бетонированию и хорошим подспорьем в решении проблем с установкой!

При строительстве жилых строений на сложных грунтах (глинистые, торфяные и песчаные грунты с повышенной влажностью), является ошибкой закладка стандартного, ленточного фундамента. Проектирование и устройство фундаментов из стандартных фундаментных блоков, монолитных фундаментов на этих грунтах, несёт в себе большую опасность. Торфяные и песчаные грунты не выдерживают нагрузки строений с такими фундаментами, а на глинистых грунтах при минусовых температурах, их начинает рвать.

Применение ВФ «Krinner» для установки фундаментов на сложных грунтах является одним из наиболее надежных и, что не менее важно, экономически выгодным решением проблем. Стоимость фундаментных работ – это одна из важных и существенных частей расходов, которая при установке ленточного фундамента может колебаться от 30% до 50% от стоимости строительных работ. В данном случае, работы по монтажу фундамента на ВФ «Krinner» как минимум наполовину меньше, в том числе и установка фундамента методом ВФ «Krinner» на сложных (кроме каменистых, там необходимо предварительное бурение) грунтах.

Высокая несущая способность фундамента на ВФ «Krinner» достигается благодаря конструктивной особенности - часть ВФ «Krinner» представляет собой самонарезающий винт, благодаря которому она вкручивается в грунт на любую глубину. Маленькая площадь соприкосновения ВФ «Krinner» с грунтом в сочетании с вкручивающейся спиралью – не позволяют фундаменту двигаться даже при глубоком промерзании грунта, при завинчивании межвитковые промежутки грунта не разрыхляются, а наоборот - уплотняются спиралью ВФ «Krinner», увеличивая несущую способность фундамента. Другими словами фундамент на ВФ «Krinner» не создает критического давления даже на мягкие торфяные и песчаные грунты. Более надежного по прочности фундамента для сложных грунтов просто нет. Эффект спирали дает улучшение несущей способности и позволяет применять винтовые фундаменты на любых типах грунта без данных геологоразведки.

В зависимости от конструкции дома и материалов, из которых он возводится, ВФ «Krinner» обвязываются монолитным железобетонным ростверком (для каменных домов) или подходящим строительным материалом (для каркасных, панельных, деревянных и других малотоннажных домов). Нагрузка равномерно распределяется на ВФ «Krinner», обеспечивая при этом значительный коэффициент безопасности.

Например, ВФ «Krinner» диаметром 220 мм длиной 3500 мм выдерживает вертикальную нагрузку 17,5 тонн, нагрузку на вырывание 11,5 тонн. Это идеальное решение для малоэтажного строительства. И естественно, не менее важным преимуществом фундамента на ВФ «Krinner» является возможность установки такого фундамента практически в любом месте.

Некоторые проблемы, решаемые с помощью винтовых фундаментов «Krinner».

Высокий уровень грунтовых вод, с этой проблемой сталкивается большинство.

Характеристика самих грунтов, их однородность. Наиболее опасно для фундамента дома морозное пучение грунта, которому подвержены водонасыщенные глины, суглинки, супеси, мелкие и пылеватые пески. Слои пучинистого грунта, замерзая, воздействуют на фундамент снизу вверх и, если сила морозного пучения больше, чем нагрузка от дома, то происходит "выпирание" здания из земли, причем неравномерное. При оттаивании весной произойдет обратное явление - неравномерная осадка дома. Причем заглубление фундамента ниже глубины сезонного промерзания само по себе ещё не является гарантией защиты от влияния морозного пучения грунта, особенно для легких зданий.

Немаловажная проблема - залегание торфа на участке.

Фундаменты на ВФ «Krinner» по экономичности и надёжности могут достойно конкурировать с другими фундаментами при строительстве на участках с хорошими грунтами. А уж если речь идёт про сложный ландшафт, то тут преимущества наших фундаментов очевидны:

15 преимуществ фундаментов на ВФ «Krinner»:

1. Возведение фундамента на ВФ «Krinner» не требует земляных работ.

2. Возможность установки ВФ «Krinner» на подвижных, обводненных, сложных грунтах, на склонах и вблизи больших деревьев, в “неудобных” местах участка, в труднодоступных местах на невыровненном, нераскорчеванном от пней участке или, наоборот, на ухоженном газоне.

3. К объекту, на ВФ «Krinner» легко можно пристроить и новые сооружения.

4. Небольшие сроки строительства ВФ «Krinner» - устанавливается за несколько дней.

5. Готовность ВФ «Krinner» к эксплуатации сразу же после установки, не требует усадки.

6. Весьма бюджетный вариант ВФ «Krinner», в сравнении с другими.

7. Хорошая вентиляция подполья, обеспечиваемая ВФ «Krinner», препятствует разложению строительного материала.

8. Отсутствует строительный мусор на месте установки ВФ «Krinner».

9. ВФ «Krinner» позволяет планировать инженерные коммуникации параллельно со строительством дома.

10. Высокие прочностные и нагрузочные характеристики ВФ «Krinner» .

11. Установить ВФ «Krinner» можно без изменения рельефа выбранного для строительства участка.

12. Установить ВФ «Krinner» можно в любое время года и при любой погоде.

13. Срок эксплуатации ВФ «Krinner» не менее 150-200 лет.

14. Возможность установки ВФ «Krinner» в виде пирсов и речных причалов.

15. ВФ «Krinner» предоставляет возможность распределения несущих нагрузок с учетом особенностей проектной документации на строящийся объект.

[егор егоорыч]

а у нас в городе уже есть такие дома???? очень интересно было бы фотки пасматреть)) *03

[flygalantec]

Есть. но не дома, а кое-какое строение. пока одно. так как недавно только заявились на рынке Бурятии. плюс здесь менталитет к инновациям немного своеобразен. Строение - Кафе "Бочка", рядом с ним летнее кафе стоит на наших "винтах". также имеются заборы и дорожная инфраструктура. Фоты выложу чуть позже.

[flygalantec]

Фоты:

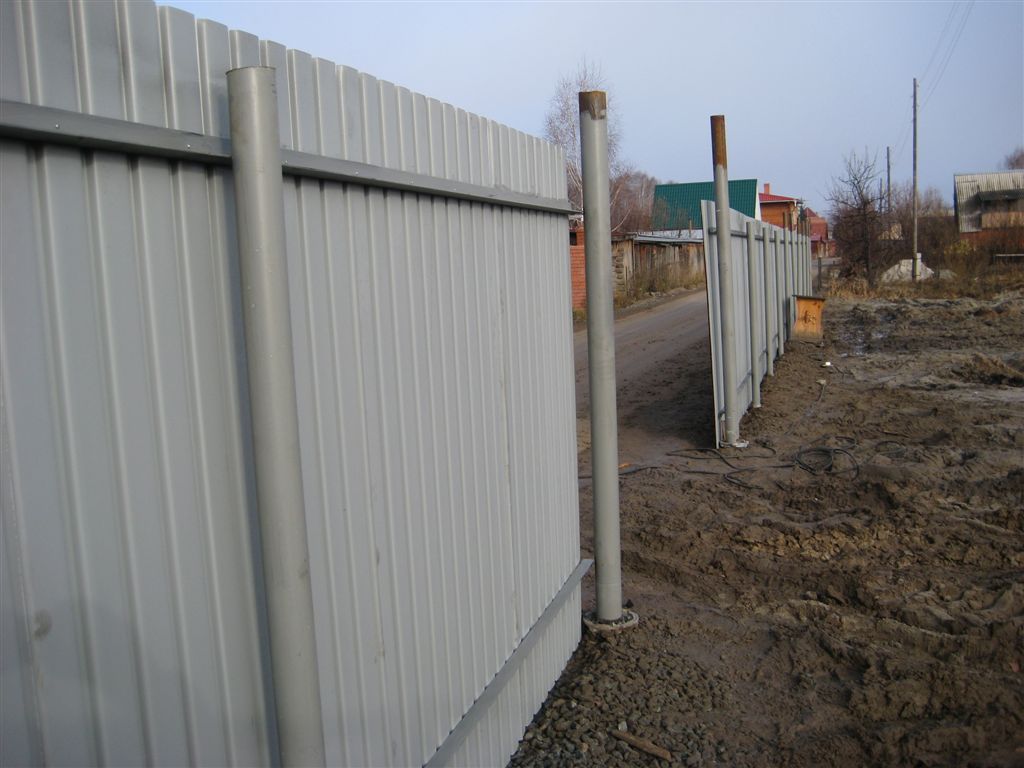

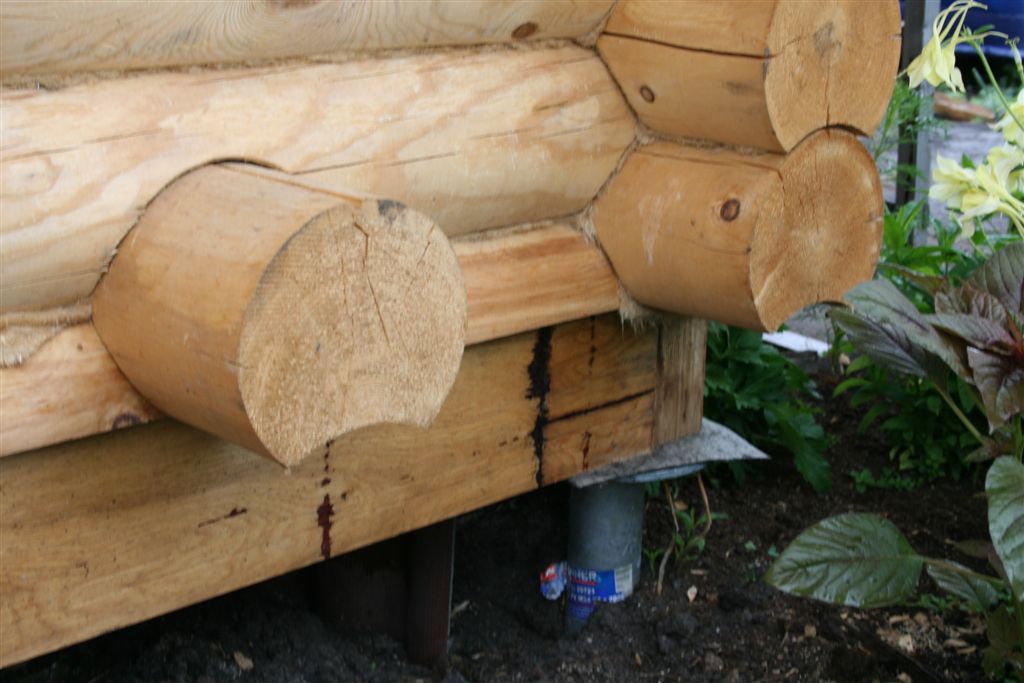

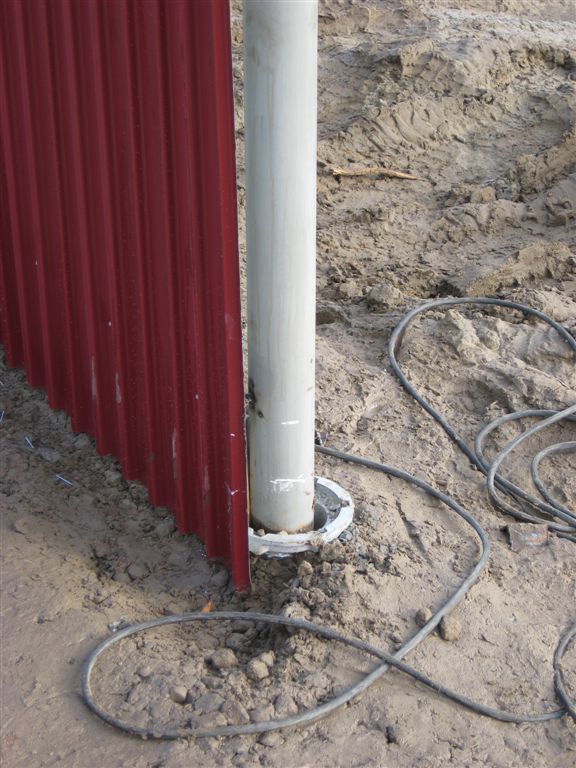

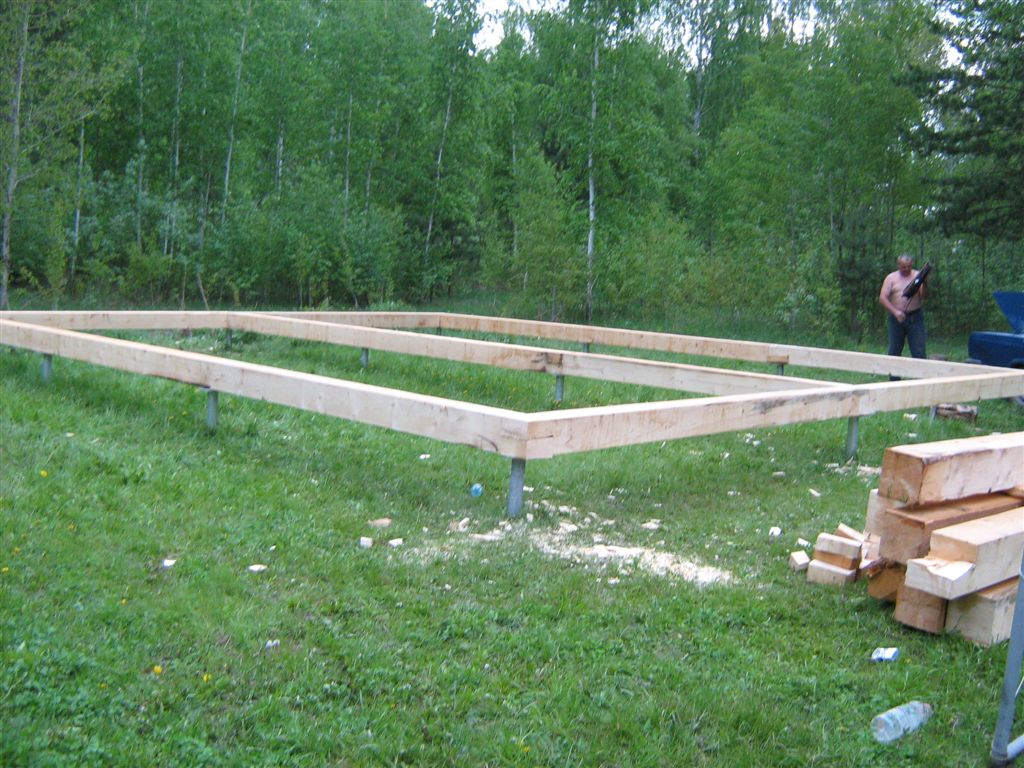

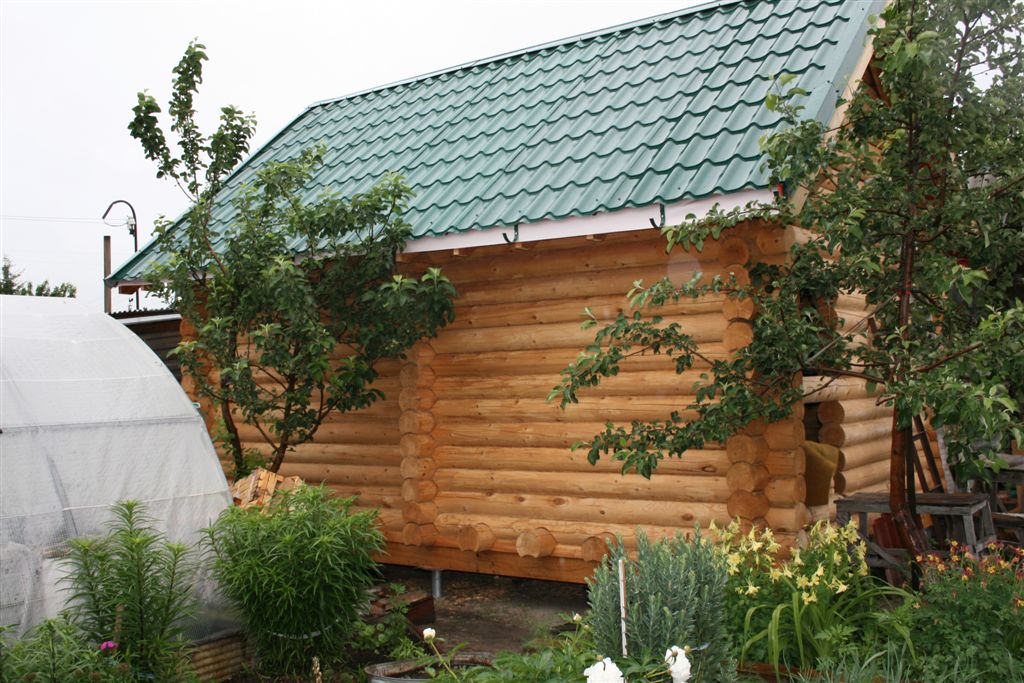

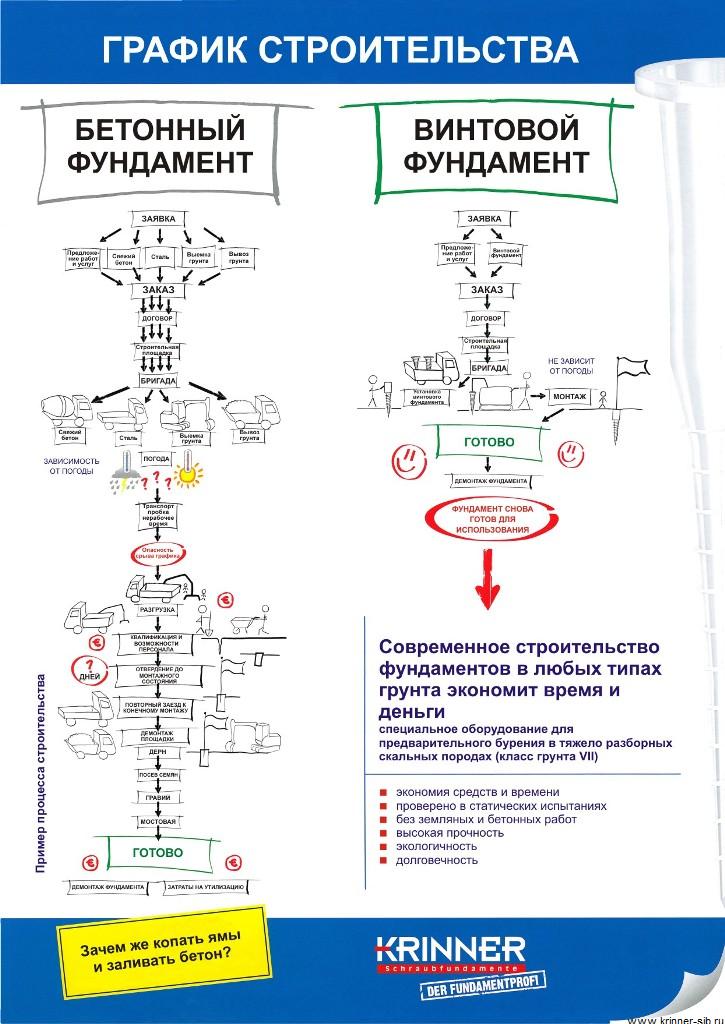

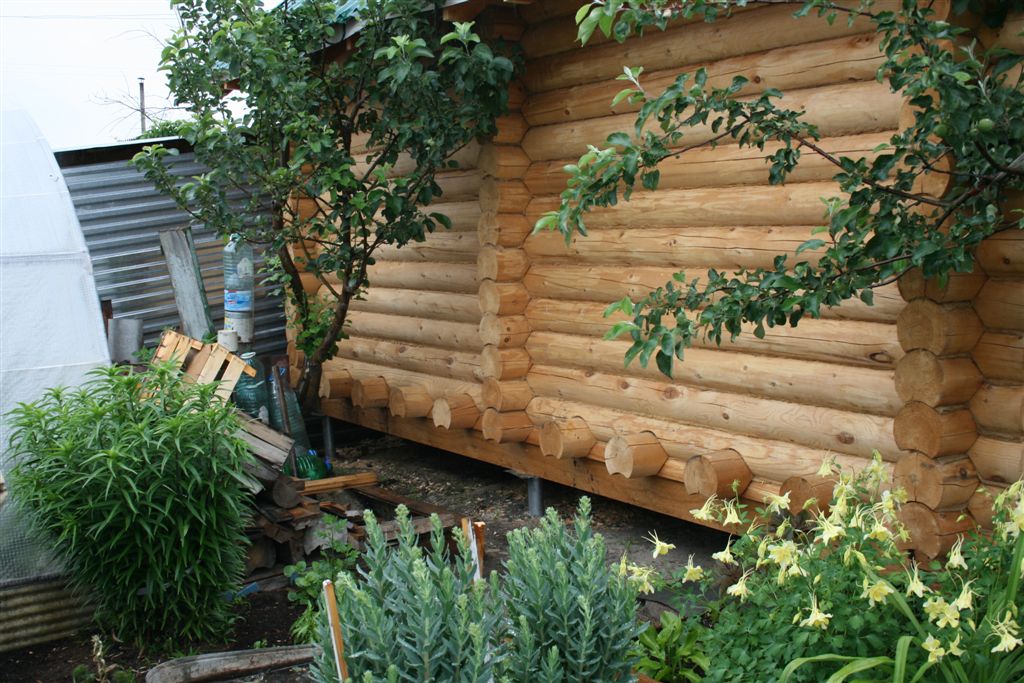

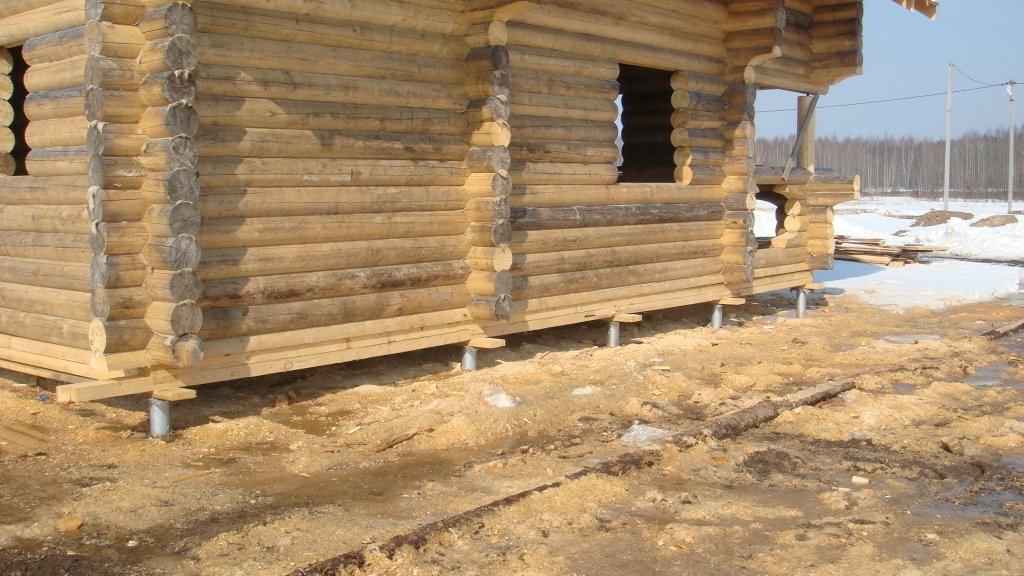

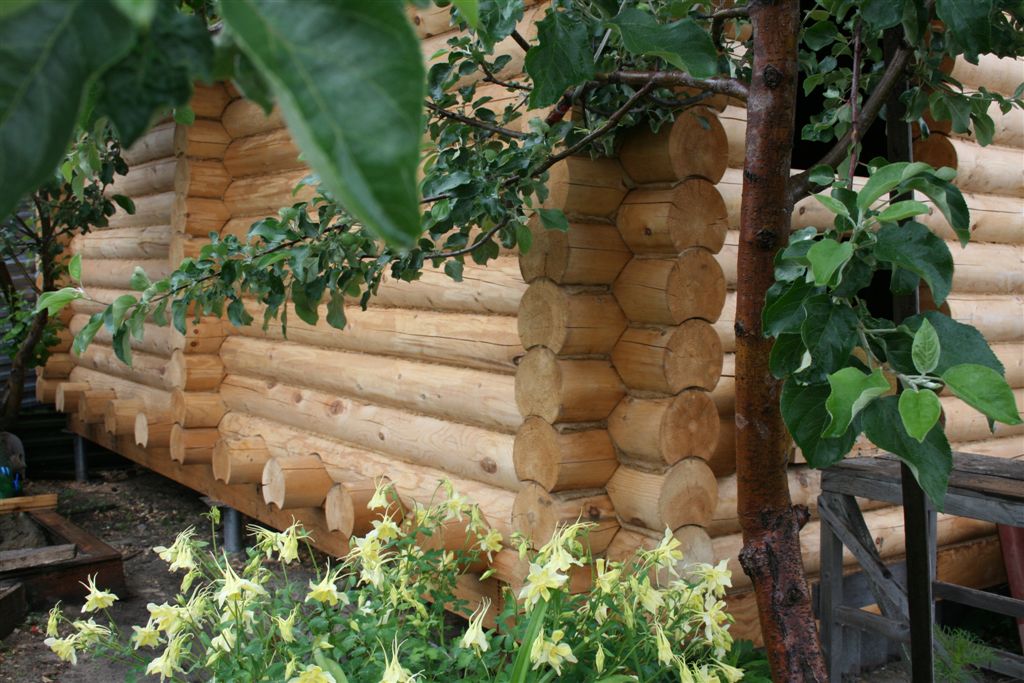

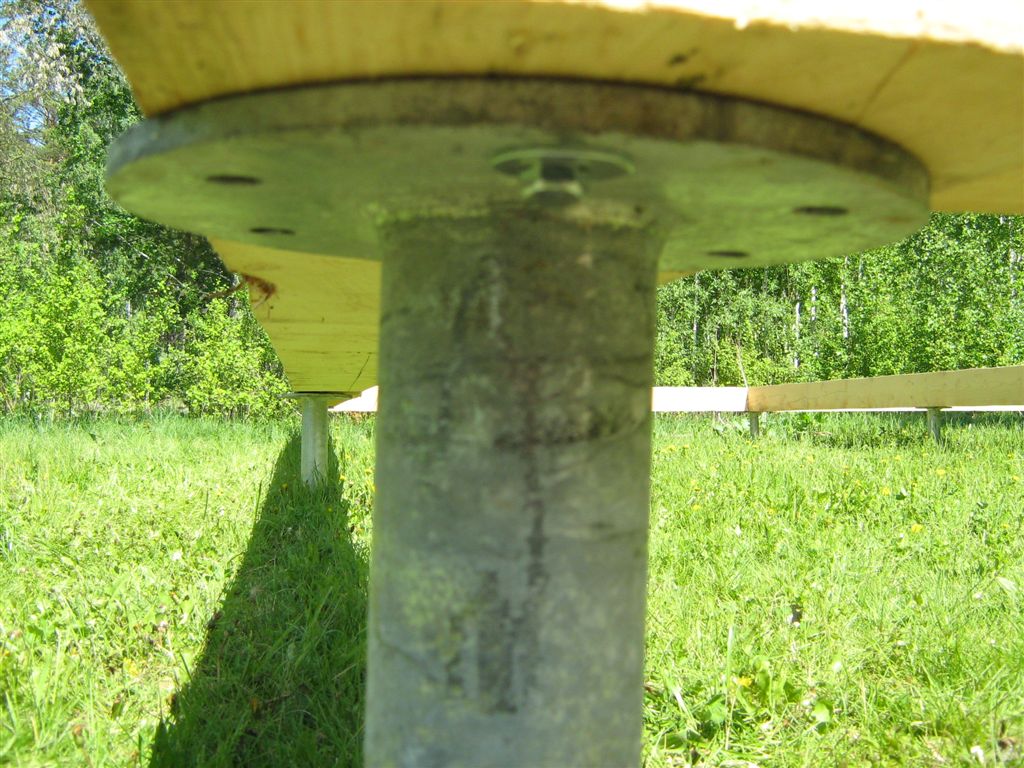

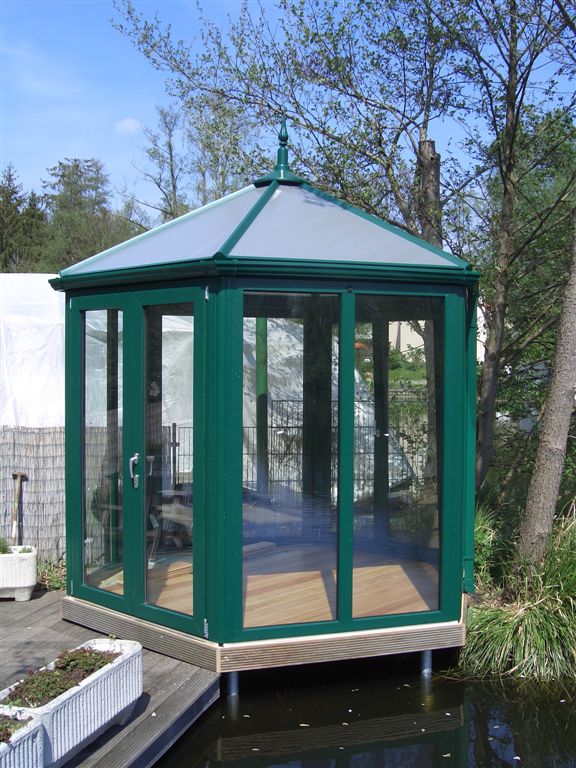

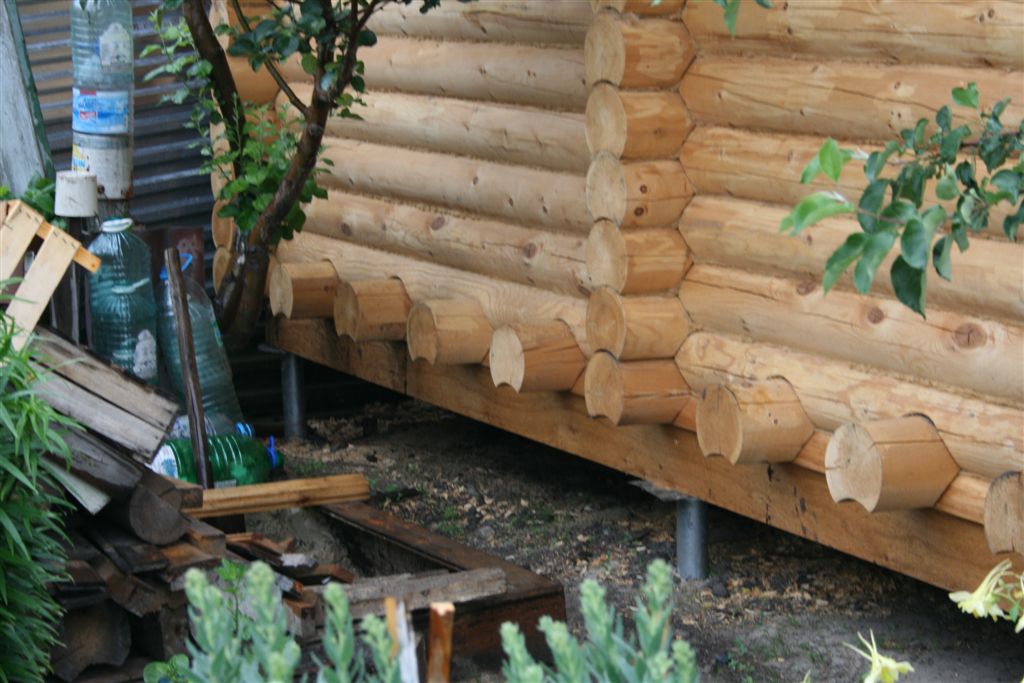

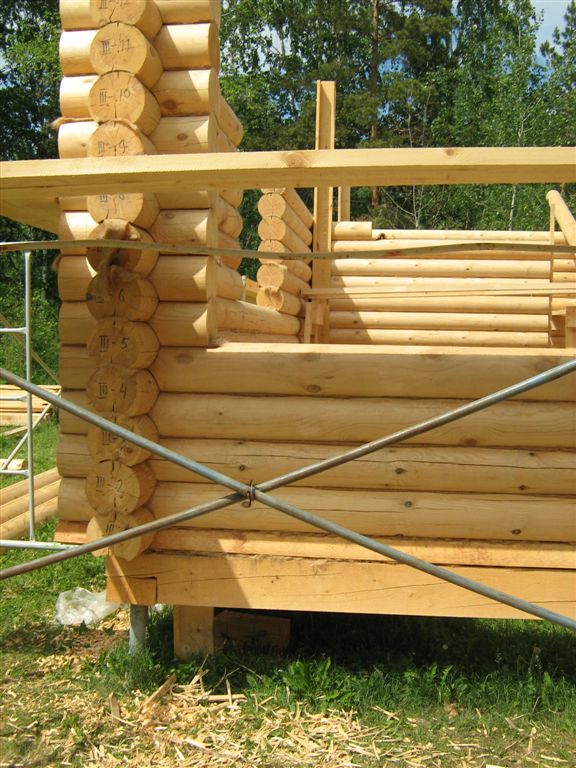

Вот так вот все это выглядит!

[Dwarkin]

В воде и болоте интересно, а так - ерунда какая-то, заливать все равно нужно будет, не с завалинкой же жить

[CooDi]

чет непонял, чем отличается от столбчатого?

[flygalantec]

какого-такого столбчатого? М.б. свайного? если да, то всем! от цены и до устойчивости!

Добавлено спустя 9 минут 10 секунд:

В воде и болоте интересно, а так - ерунда какая-то, заливать все равно нужно будет, не с завалинкой же жить

ну допустим Вы ставите дом на винты и заливаете фундамент ленточный. Дом 8*9, одноэтажный, брусовой. Стоимость винтового фундамента 90.000 р. Стоимость ленточного: 110.000 р.! + установка занимает всего 1 день, и фундамент готов к нагрузке сразу же! Дом обычно нужно строить вчера, а не через месяц.

[CooDi]

По конструкции фундаменты бывают столбчатыми, ленточными (монолитными или сборными), плитными и свайными. Столбчатые фундаменты подходят для домов облегченной конструкции без подвалов. Преимущество столбчатых фундаментов перед другими заложено в их экономичности. Особенно часто столбчатые фундаменты сооружают при строительстве деревянных домов.

[Dwarkin]

какого-такого столбчатого? М.б. свайного? если да, то всем! от цены и до устойчивости!

Добавлено спустя 9 минут 10 секунд:

В воде и болоте интересно, а так - ерунда какая-то, заливать все равно нужно будет, не с завалинкой же жить

ну допустим Вы ставите дом на винты и заливаете фундамент ленточный. Дом 8*9, одноэтажный, брусовой. Стоимость винтового фундамента 90.000 р. Стоимость ленточного: 110.000 р.! + установка занимает всего 1 день, и фундамент готов к нагрузке сразу же! Дом обычно нужно строить вчера, а не через месяц.

Да ну, все равно как-то не так. Конечно, если просто дачу строить, да ещё где-нибудь около селенги, где заливает - то самое милое дело, а по мне так фундамент должен быть посолиднее

[WIFi03]

цена какая? что от чего зависит

[Mulder]

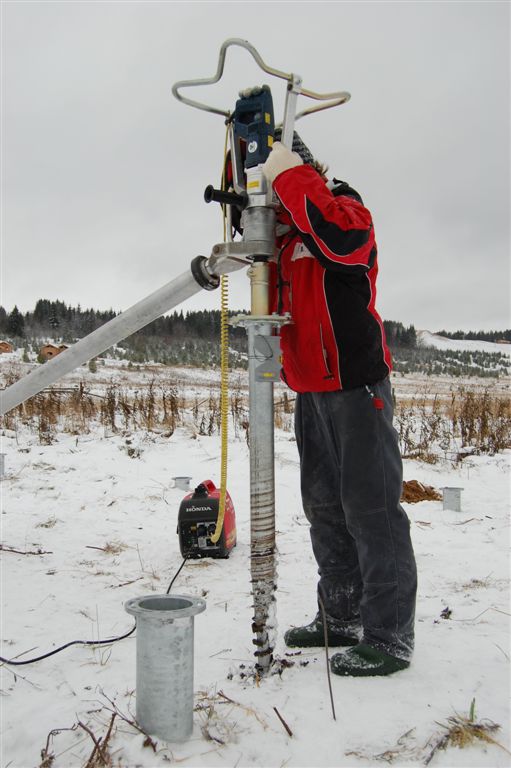

Эти витовые фундаменты можно установить самостояетельно? Что за установка на 9 скрине? Можно ли обойтесь без нее?

[flygalantec]

По конструкции фундаменты бывают столбчатыми, ленточными (монолитными или сборными), плитными и свайными. Столбчатые фундаменты подходят для домов облегченной конструкции без подвалов. Преимущество столбчатых фундаментов перед другими заложено в их экономичности. Особенно часто столбчатые фундаменты сооружают при строительстве деревянных домов.

интересно, как зимой данный фундамент ведет себя? или по ранней весне, когда земля начинает прогреваться, и даже монолитные сваи выпирает на десятки сантиметров?

цена какая? что от чего зависит

Цена зависит от объекта, под который эти фундаменты будут устанавливаться. Возможно комбинирование фундаментов, тем самым идет экономия денеж. средств, без ущерба статичесиким нагрузкам.

Эти витовые фундаменты можно установить самостояетельно? Что за установка на 9 скрине? Можно ли обойтесь без нее?

"Винты" можно установить самим, приобретая ручное оборудование. НО, есть практика при ввинчивании 2-х метрового винта, люди сталкнулись с проблемой: сначала они его закручивали вдвоем, потом вчетвером, полвинта вкрутили вчетвером, еще полметра уже вкручивали вшестером, а на большее количество народу не расчитана ручная машина для ввинчивания . Поэтому мы предлагаем свои услуги по ввинчиванию винтов с помощью электромашинки, которая успешно справляется с винтом в 2 метра за 15 мин. В пустом поле (без электричества то есть) она прекрасно работает от бензиновой подстанции.

[Mulder]

"Винты" можно установить самим, приобретая ручное оборудование. НО, есть практика при ввинчивании 2-х метрового винта, люди сталкнулись с проблемой: сначала они его закручивали вдвоем, потом вчетвером, полвинта вкрутили вчетвером, еще полметра уже вкручивали вшестером, а на большее количество народу не расчитана ручная машина для ввинчивания . Поэтому мы предлагаем свои услуги по ввинчиванию винтов с помощью электромашинки, которая успешно справляется с винтом в 2 метра за 15 мин. В пустом поле (без электричества то есть) она прекрасно работает от бензиновой подстанции.

И сколько будет стоить данная услуга, чтобы в крутить один 2-х метровый винт?

[flygalantec]

стоимость винта 4.067р, стоимость работы 40% от стоимости винта.

[незнаю]

вы одни в бургундии? с такой услугой?

[flygalantec]

Ага! Другим тут место не получится запломбировать! Дилерский договор со спец условиями...

[джамбо]

чет я не понял. этот фундамент скреплен с венцом винтами что ли? а не проржавеет? да и в целом в сейсмоопасном регионе он может быть использован?

[brandmaster]

Вопрос:

чет я не понял. этот фундамент скреплен с венцом винтами что ли? а не проржавеет? да и в целом в сейсмоопасном регионе он может быть использован?

Ответ:

Винтовые фундаменты «Krinner» (далее по тексту ВФ «Krinner») представляет собой кованный патентованный конусный корпус из трубной заготовки с приваренной спиралью, определенной конфигурации и техническим окончанием готовых различных вариантов крепления (полностью из оцинкованной стали). Для устройства фундамента ВФ «Krinner» погружается в грунт методом завинчивания на глубину в соответствии с разработанным планом поля ВФ «Krinner».

Высокая несущая способность фундамента на ВФ «Krinner» достигается благодаря конструктивной особенности - часть ВФ «Krinner» представляет собой самонарезающий винт, благодаря которому она вкручивается в грунт на любую глубину. Маленькая площадь соприкосновения ВФ «Krinner» с грунтом в сочетании с вкручивающейся спиралью – не позволяют фундаменту двигаться даже при глубоком промерзании грунта, при завинчивании межвитковые промежутки грунта не разрыхляются, а наоборот - уплотняются спиралью ВФ «Krinner», увеличивая несущую способность фундамента. Другими словами фундамент на ВФ «Krinner» не создает критического давления даже на мягкие торфяные и песчаные грунты. Более надежного по прочности фундамента для сложных грунтов просто нет. Эффект спирали дает улучшение несущей способности и позволяет применять винтовые фундаменты на любых типах грунта без данных геологоразведки.

[player_z]

brandmaster работаешь в той же компании?

это всё здорово но не для нашего климата либо только на лето

[ToNY667]

а что если первое бревно или свая сгниет? заливать же надо...

подполье как делать?

[brandmaster]

это всё здорово но не для нашего климата либо только на лето

Почему так думаешь?

а что если первое бревно или свая сгниет? заливать же надо...

Свая не сгниет ближащих лет 150 ... а бревно... если все делать по грамотному, то и бревно неплохо сохранится на пару поколений

подполье как делать?

с подпольем согласен - возникают напряги, но опять же если дом 8*9 то можно выкопать его по центру дома, без ущерба для статических нагрузок - это как выход из ситуации.

brandmaster работаешь в той же компании?

в какой же?

Добавлено спустя 12 минут 28 секунд:

Вот так вот выглядит ручное ввинчивание:

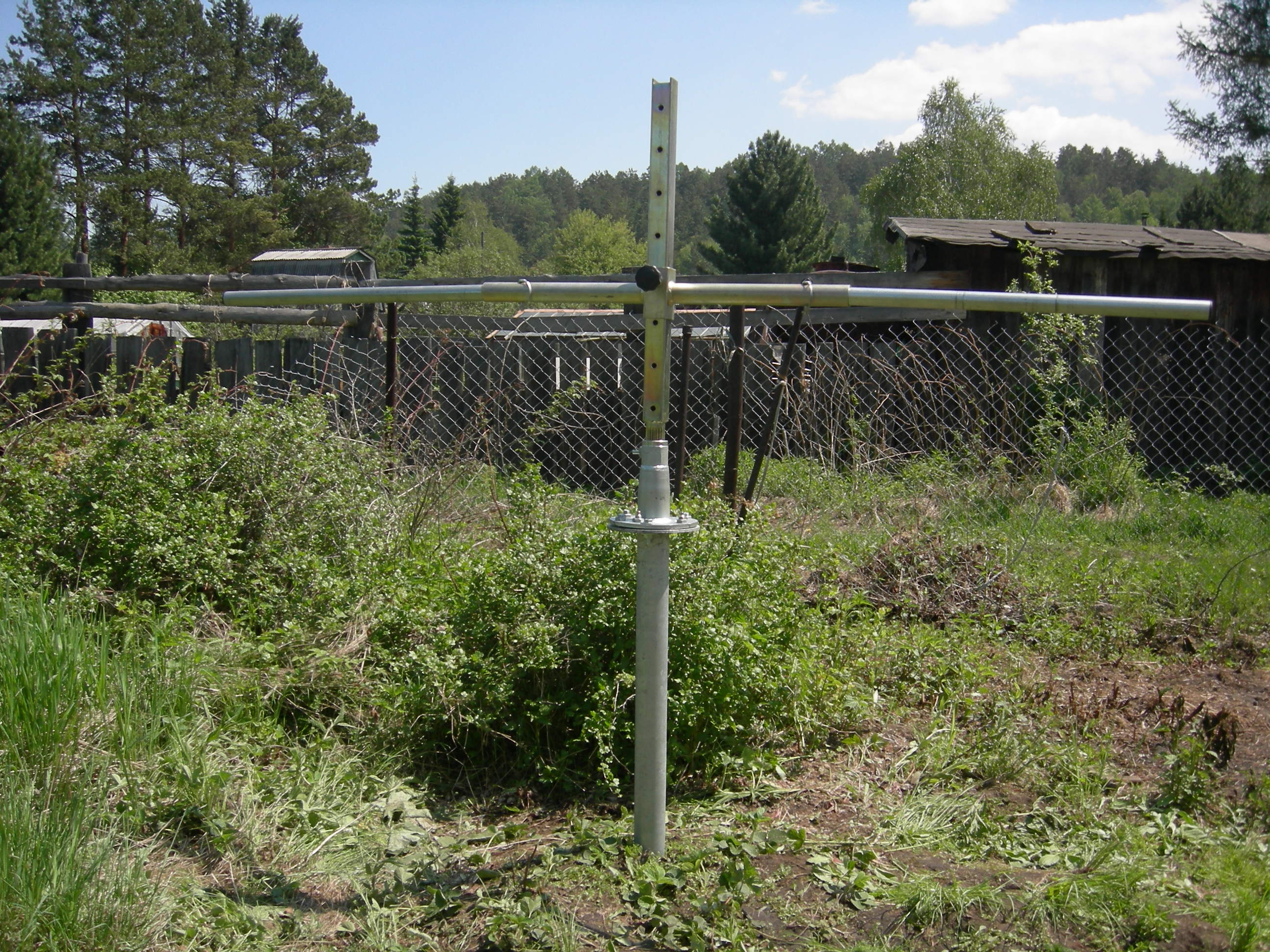

1. Такая установка:

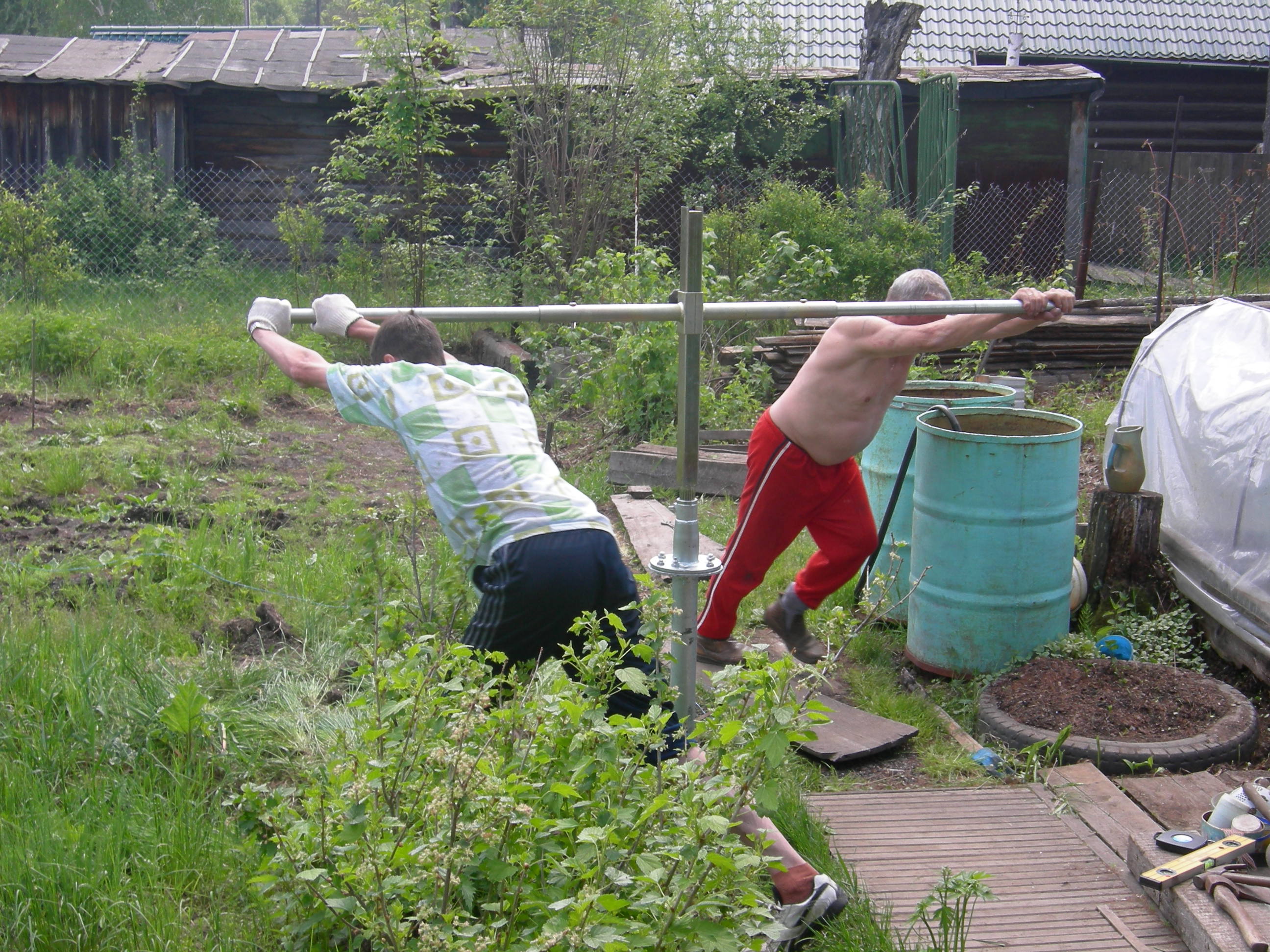

2. Начальное сопротивление земли инородному элементу:

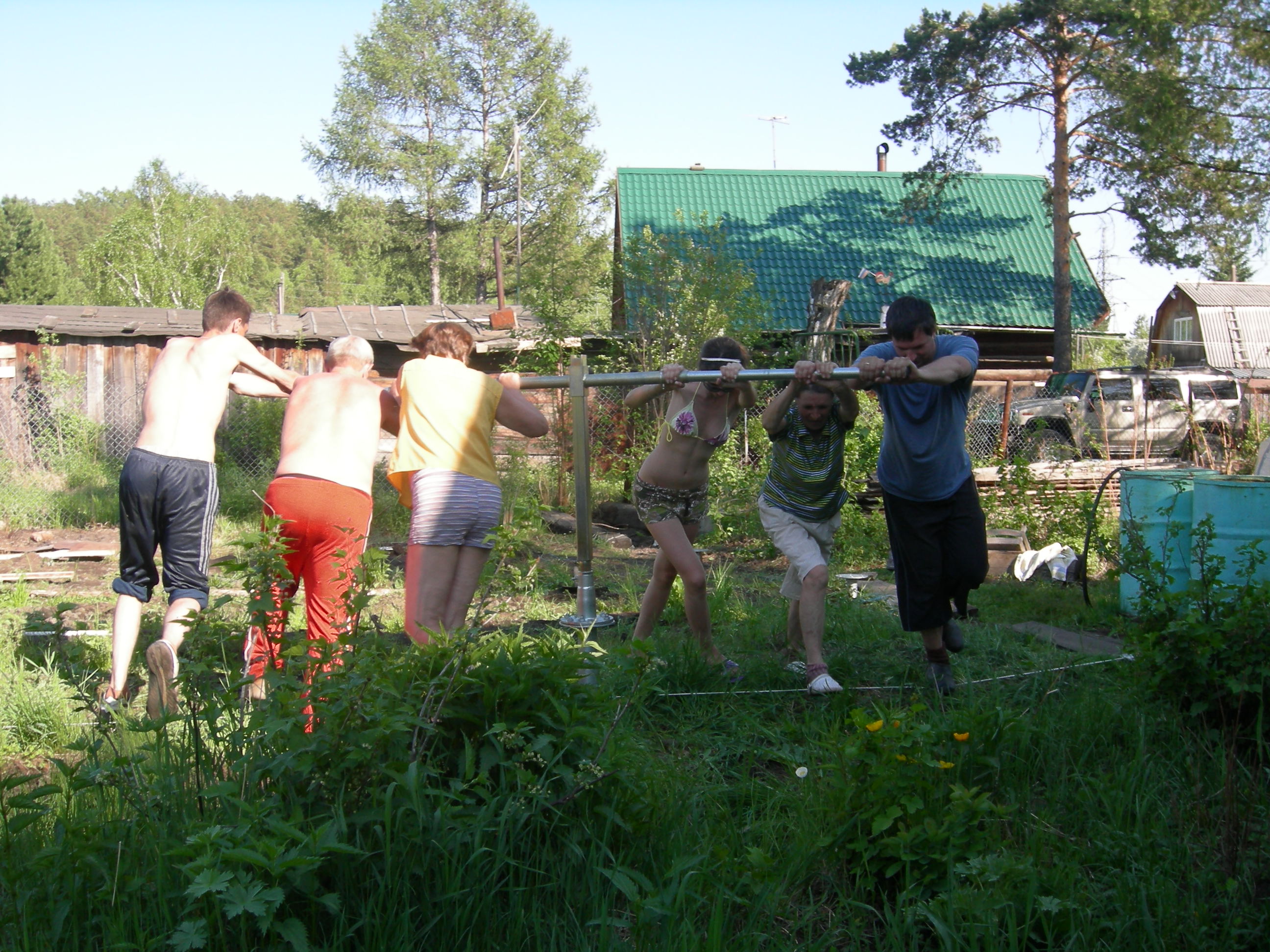

3. Конечное сопротивление:

[ToNY667]

я после первой картинки уже начал боятся...

[player_z]

это всё здорово но не для нашего климата либо только на лето

Почему так думаешь?

как и чем утеплить пол?

[brandmaster]

Пол обычно стелится в два слоя - черновой и затем уже сам собственно пол. между ними можно прокладывать любой утеплитель. в принципе когда дом ставится на ленточный фундамент, пол тоже не с подогревом... и так же холоден если в доме нет отопления. главное чтоб под полом ветер не гулял

[berikk]

можно ли поставить на ВФ дом на 2 метра от уровня земли под гараж
