Нужно ли сопротивление?

[Gogi]

Хочу под сиденья сделать диодную подсветку.

купил на балке диоды, их 4 подключено последовательно, 1 сгорел.

Купил 4 диодные панельки, в каждой по 3 диода. Эти 4 панельки соеденины последовательно. Подключил к машине из 12 диодов, 1 сгорел.

Я вот думаю может чтобы всё нормально было и не горело нужно посавить сопротивление?

[SYmRAK]

http://www.casemods.ru/services/raschet_rezistora.html

[djjump]

конечно нужно

[Gogi]

Жаль что сразу не догодался, просто так диоды сгорели (

[Raven47]

получается и на светодиондные ленты тоже нужно?

[Tymmmi]

Raven47 нужны, ом 10 пойдет (2-5вт)

[Q660]

Raven47

сгорят и еще как, стабилизатор или сопротивление для китайских линеек нужен, гореть по хуже будут но ты этого не заметишь....

[Zurbagan]

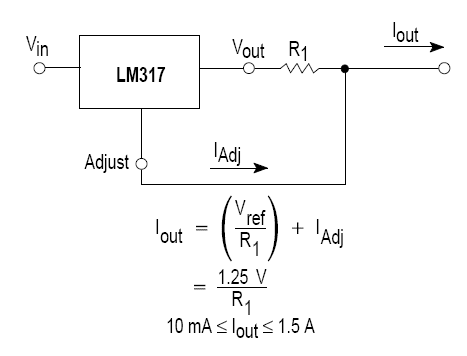

по уму нужно драйверы а не резюки. резисторы подойдут в стабилизированной цепи - блок питания, например. драйвер должен подойти такой

[djjump]

Raven47 - не обязательно

кластеры, например, работают без диодов

[Hare]

Zurbagan

там токи будут охренительные которые л.м-ка просто не выдержит или будет грется как кипятильник, в обсчем так если светодиодные ленты расчитаны на 12 в обычно цепь по 3 диода с сопротивлением, и так вся линейка, либо паралельное соединение диодов что очень редко. так же соединение трех последовательных диодов но без сопротивления, расчет гдето на 5-9в, если не трудно можно посчитать токи 1 светодиод берет от 30мА до 100 примерно, это светодиоды со слабым свечением, такие в линейки не ставят. светодиоды с током потребления 100-300мА, это яркие светодиоды которые и будут в линейках. и с током 300мА и более это уже сверхяркие светодиоды которые можно ставить в оптику фар вместо стандартных ламп(допустим всеми любимого ксенона) вот возьми линейку посчитай сколько там диодов и умнож это на ток одного диода, будет ток который пройдет через стабилизатор, максимальный ток у LM 317 это 1,5-3А с радиатором и без радиатора при котором LM-ка выйдет из строя из за перегрева. насчет расчета, у меня есть програмка для расчета добавочных сопротивлений по схеме, в неё впысивыешь только выходящее напряжение, которое будет на светодиодах. ах да, разница между входящим напряжением и выходящим должна быть не менее 2-3в иначе стабилизатор не будет работать.

Добавлено спустя 1 минуту 56 секунд:

Zurbagan

и схема подключения неправильная. конечно работать он будет но не очень хорошо, извеняюсь за многа букафф.

[Q660]

я скрудку поял из кондеров и 3 ногово (не помню как зовут, давно было ) схему в радио деталях можно достать бюджет 70 руб. вспомнил КРЕН

[Zurbagan]

Hare

ты маленько не прав. на счет токов согласен. а вот схемка правильная. микруха работает в режиме стабилизации тока - что и требуется для светодиодов. в классическом включении она работает как стабилизатор напряжения.

представленная схема - не панацея. не греются импульсные преобразователи. но они и стоят 180 р/шт - это для 3-х ваттых светодиодов(700 мА / 3,3В).

Добавлено спустя 19 минут 37 секунд:

Да и к светодиодам с током 100-300 мА какого размера радиатор потребуется? это до 1Вт рассеиваимой мощности.

[Tymmmi]

никакой фигни в виде драйверов для лент светодиодных не нужно, хватает резистора, горят чуть слабее но не сгорают

[Gogi]

Купил сегодня сопротивление на 300 Ом.

Пока в машине проверял, ничего не сгорело )

как больше вреиени появится начну установку.

Всётаки круто смотрится синяя подсветка в ногах и багажнике )))

[Gogi]

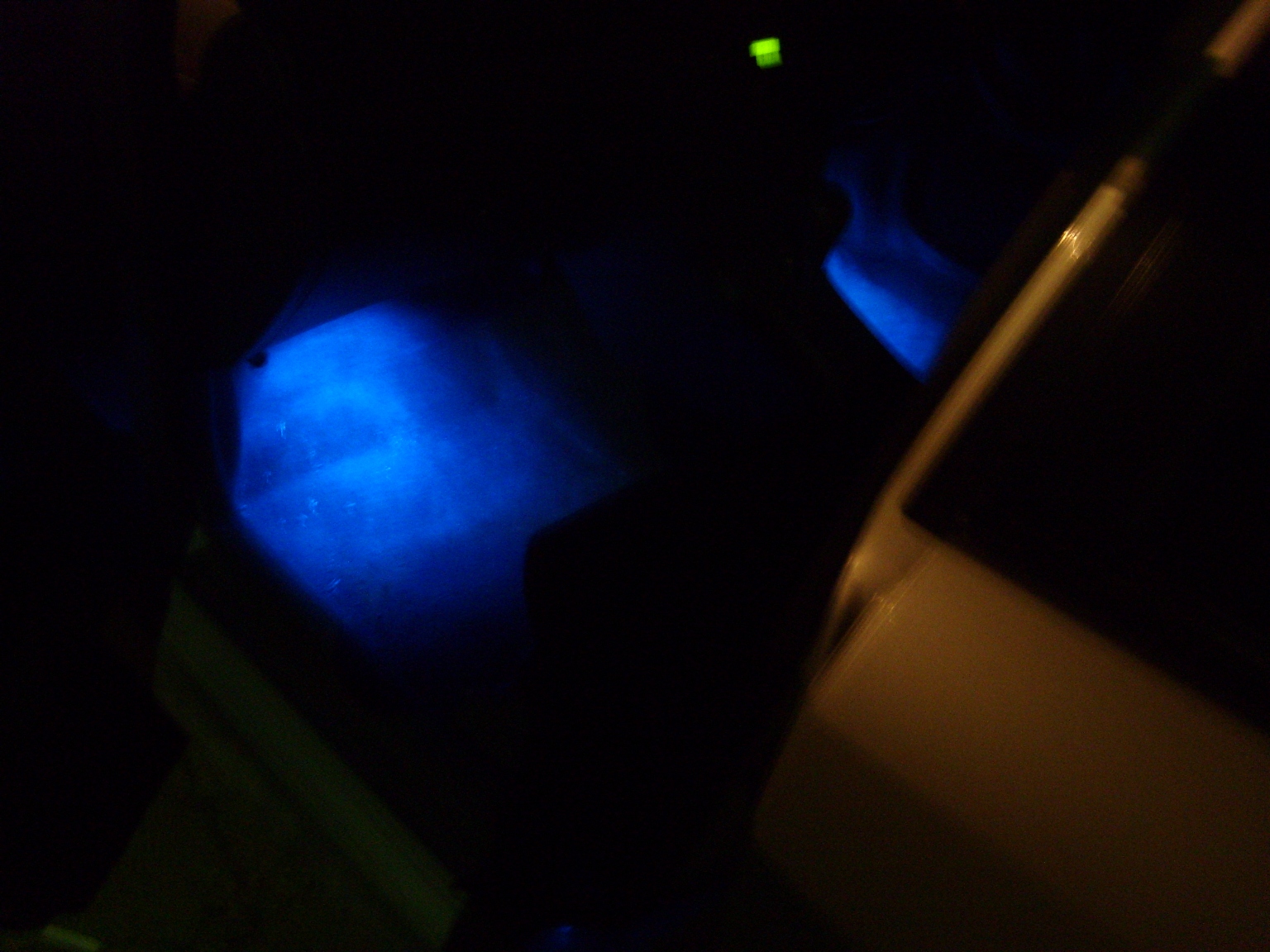

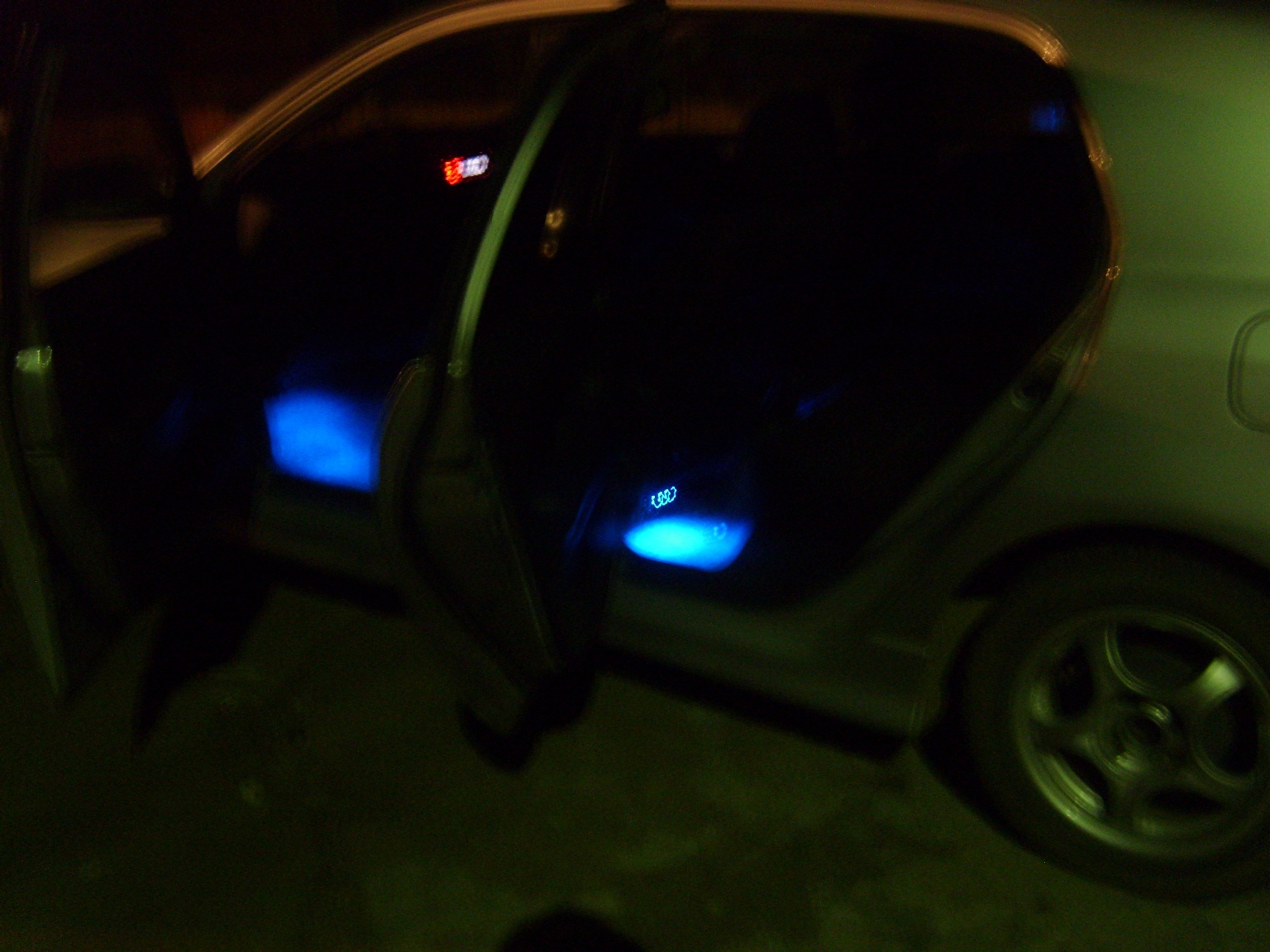

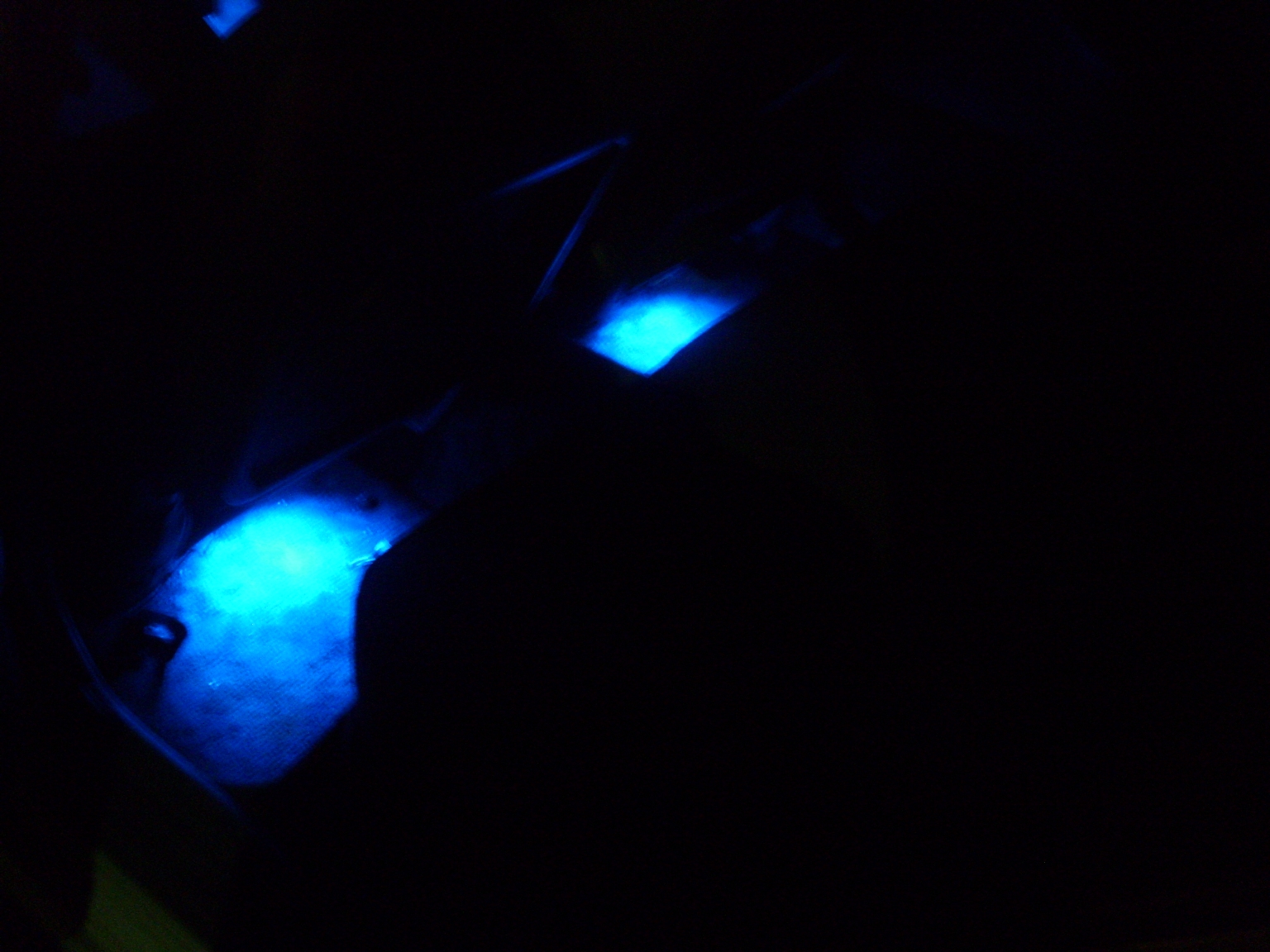

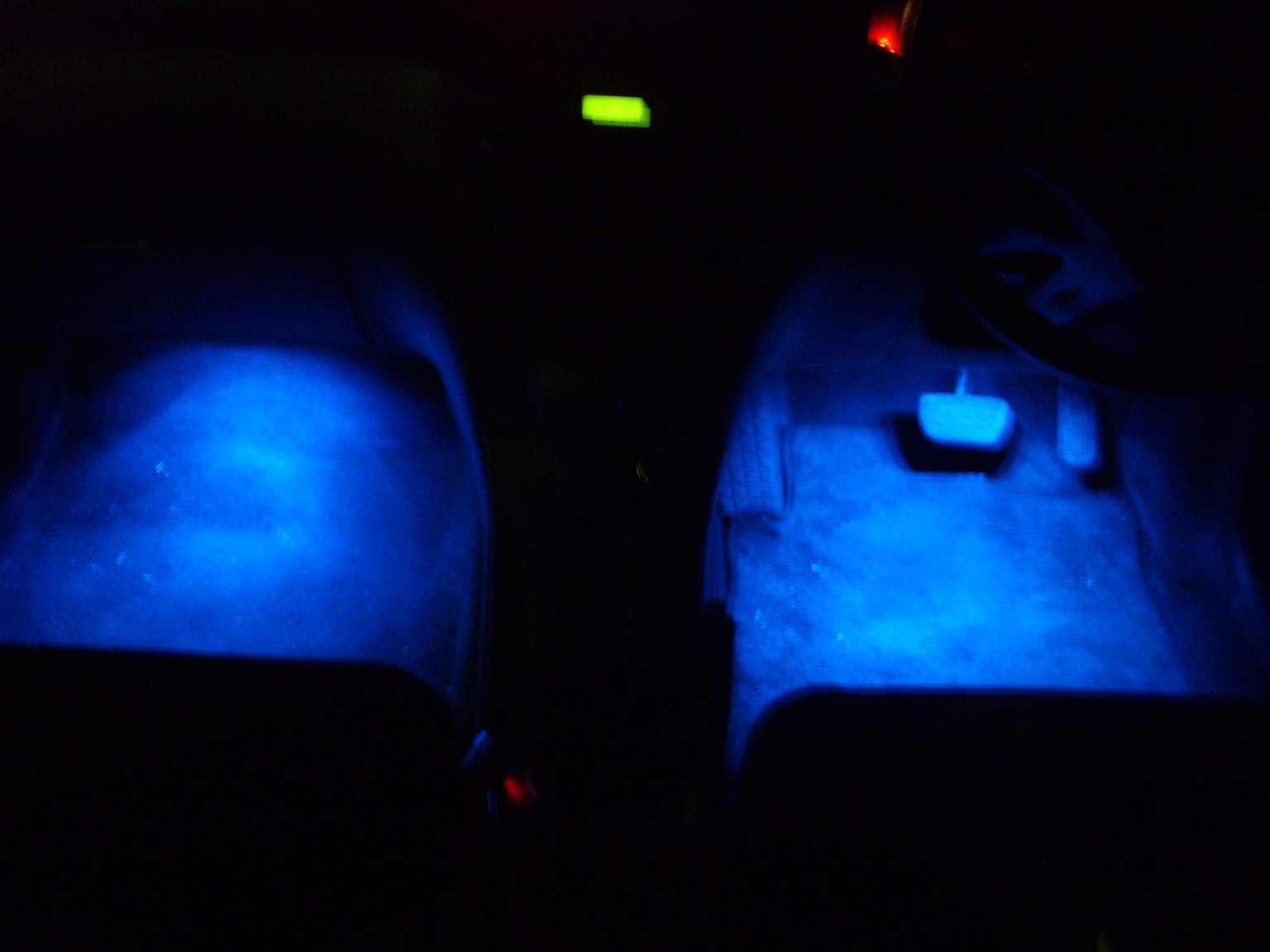

Вот что получилось

[Uidev]

Вот что получилось

зачоД,браво получилось!

[Q660]

Gogi

глаза ночью не болят? а так +

[MAXIS]

Gogi

совет, поставь ещё ленты под передние сидения

у меня так сделано

ночью низ вообще синим цветом заливается

спасибо, elektrik'у

[Gogi]

Q660 Ну я пока ещё без прав )))
