Что будет если Видео AGP8X засунуть в матку AGP4X!

[-=LSD-B8=-]

что будет? *26

[KrUGER]

что будет?

Ничего особенного, видюха будет работать как AGP4.

[Ardem]

ни чего не будет, просто медленней будет работать,

да и смотреть надо на разъем

Проблема совместимости AGP 1X…8X

За время своего существования шина AGP неоднократно модернизировалась, наращивая свою пропускную способность, и сейчас уже существует в своей третьей и, судя по всему, последней спецификации. Эволюция AGP проходила не совсем гладко, проблемы совместимости разных версий не обошли её стороной. Собирая систему, особенно из комплектующих разных поколений, следует крепко подумать, прежде чем устанавливать на материнскую плату непроверенную AGP-видеокарту…

Появившаяся в 1997 году первая и самая медленная спецификация AGP 1.0 могла работать в двух режимах передачи данных 1Х/2Х (266/533 Мбайт/с), используя напряжение 3,3 В. Здесь под напряжением подразумевается уровень логической "1" сигналов, которыми видеокарта и системная плата обмениваются между собой, а не напряжение питания видеоадаптера со слота на материнскую плату, как многие ошибочно считают. Идем дальше. С 1998 года массово внедряется следующая спецификация, AGP 2.0, со скоростью передачи данных в режиме 4Х (1066 Мбайт/с) и пониженным напряжением сигнальных уровней 1,5 В. Последняя спецификация, AGP 3.0, использует восьмикратный режим передачи данных 8Х (2133 Мбайт/с) и ещё более низкое напряжение сигнала – 0,8 В.

Соответствующие скоростные режимы AGP и, главное, уровни напряжений для них должны поддерживаться как со стороны видеокарты, так и со стороны материнской платы компьютера. Вот тут-то и начинаются проблемы. Ведь если, скажем, видеокарта выдаст сигнал с напряжением 3,3 В, в то время как материнская плата рассчитана на 1,5 В или 0,8 В – результат окажется непредсказуем… Поэтому, прежде чем ставить неизвестную видеокарту, следует разобраться, как правильно совмещать между собой AGP-видеокарту и материнскую плату во избежание проблем.

Понятно, производители должны были предусмотреть защиту, исключающую возможность установки видеокарт на материнские платы, рассчитанные, прежде всего, на несовместимые сигнальные напряжения. Такая защита была предусмотрена, хотя её и нельзя назвать полностью эффективной. Первоначально защита была реализована с помощью ключей AGP-разъёмов. На данный момент существует три основных типа разъёмов для AGP видеокарт.

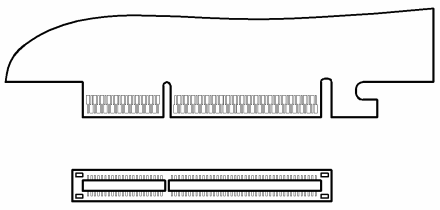

Расположение ключа (прорези) на видеокартах, отвечающих спецификации AGP 1.0 (1X/2X) с уровнем напряжения 3,3 В. Соответственно (ниже) AGP-разъём с ключом (перемычкой) на материнской плате под этот тип видеокарт

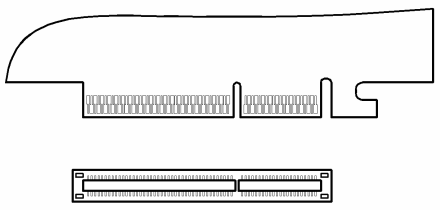

Расположение ключа изменилось на видеокартах AGP 2.0 (4Х) с напряжением 1,5 В. У появившихся позже видеокарт AGP 3.0 (8X) ключ расположен так же, но напряжение другое – 0,8 В. Разъём AGP (4X/8X) на материнской плате имеет соответствующую перемычку

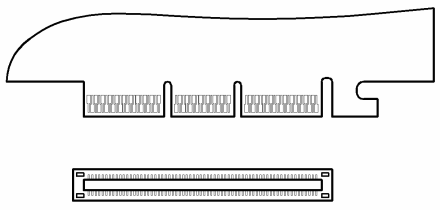

Это так называемый AGP Universal – видеокарты с двумя прорезями можно вставить в любой разъём AGP на материнской плате. Разъём AGP Universal на материнской плате не имеет ни одной перемычки, и в него вставляется любая AGP видеокарта

Теперь разберемся, что куда устанавливается. С устаревшим AGP 1.0 (рис.1) проще всего: если это материнская плата, то сюда ставятся видеокарты, рассчитанные на 3,3 В, либо универсальные (рис.4), которые могут работать на разных напряжениях и в разных режимах, вплоть до 8Х. В последнем случае производитель должен гарантировать, что его видеокарта совместима, по крайней мере, с напряжением 3,3 В. Понятное дело, что гарантии неких безымянных производителей не слишком надежны.

С видеокартами AGP 2.0 и AGP 3.0 (рис.2) уже не всё столь прозрачно. Напряжения сигнала у них разные (1,5 и 0,8 В), а вот разъём один и тот же – туда можно вставить любую из них. Пока что неизвестны видеокарты или материнские платы в которых была бы реализована поддержка только AGP 3.0 (8Х) с напряжением 0,8 В. Современные платы работают в обоих режимах (4Х/8Х), с соответствующими напряжениями. Требуемый уровень напряжения определяется и устанавливается автоматически.

Ситуация с разъёмами AGP Universal (рис.3), которыми оснащалось огромное количество видеокарт и устаревших материнских плат, наиболее запутана. Здесь нужно соблюдать особую осторожность. AGP Universal появился вместе с AGP 2.0 (4Х). Тогда это обозначало, что видеокарта может работать в режимах 1Х/2Х/4Х, выбор напряжения сигнала 3,3 или 1,5 В на ней происходит автоматически, в зависимости от того, на какую материнскую плату та устанавливается. Но уже в то время в продаже появились видеокарты на чипах nVidia TNT-2 Vanta, у которых не было реализовано поддержки 4Х, но, тем не менее, на их разъёмах красовались обе прорези AGP Universal. Последние модели видеокарт с разъёмом AGP Universal, по идее, должны поддерживать все значения напряжений, вплоть до 3,3 В. Но это далеко не всегда означает, что такую видеокарту возможно использовать на старой материнской плате с поддержкой только AGP 1.0 (2Х). Этой проблемы мы коснемся несколько ниже, на примерах.

Теперь о материнских платах с разъёмом AGP Universal на борту. Появились тогда же, что и видеокарты с AGP 2.0 (4X). Если на материнской плате установлен разъём AGP Universal, то это означает, что она поддерживает, по крайней мере, спецификации AGP 1.0 и 2.0, со стороны платы происходит автоматический выбор напряжения 1,5 или 3,3 В.

Всё было хорошо до тех пор, пока Intel не начала выпускать чипсет 845-й серии, у которого поддержка напряжения 3,3 В отсутствует. При этом многие производители продолжали оснащать материнские платы на основе нового на то время 845ХX чипсета разъёмами AGP Universal, в которые могли устанавливаться видеокарты с напряжением сигнала 3,3 В. Почему так произошло, достоверно неизвестно – возможно, производители материнских плат понадеялись на защиту в чипсете, которой на самом деле не оказалось.

Таким образом, если на материнскую плату с чипсетом Intel 845XX, оснащенную AGP Universal устанавливалась видеокарта стандарта 1Х/2Х, то материнская плата попросту сгорала. Ведь видеокарта подавала на чипсет напряжение 3,3 В, на которое тот не рассчитан и не выдерживал его. Потом, конечно, спохватились. На материнских платах начали ставить соответствующие им разъёмы AGP 2.0, а некоторые даже стали оснащать защитой, автоматически отключающей напряжение при неправильном совмещении комплектующих. Но всё же некоторая часть материнских плат на базе чипсетов Intel 845ХХ с AGP Universal уже была продана и сейчас находится на руках у пользователей. Такие платы представляют собой потенциальную опасность.

Чего следует опасаться…

Если на материнской плате установлен разъем AGP Universal, то все же стоит с осторожностью ставить на нее старые 3,3-вольтовые видеокарты. Обязательно проверяйте, не собрана ли эта материнская плата на базе пресловутого чипсета Intel 845XX, на которых второпях наставили много разъёмов без защиты от 3,3 В, без соответствующей поддержки по напряжению со стороны чипсета. Да и на других платах стоит проверять, поддерживает ли чипсет AGP 2X напряжение сигнала 3,3 В. Нельзя полностью исключать ситуацию, когда некий безымянный (а то даже и именитый) сборщик ставил на плату те разъёмы, которые в тот момент оказались на складе…

Большинство современных материнских плат не поддерживает AGP видеокарты с напряжением 3,3 В. На таких материнских платах стоит разъём AGP с соответствующим ключом (AGP 2.0/3.0), препятствующим установке видеокарт, легально отвечающим только спецификации AGP 1.0 (2Х). Однако, стоит учитывать, что попадаются старые видеокарты спецификации AGP 1.0, но их разъём почему-то выполнен с двумя прорезями, то есть универсален. Наверное, издержки "левого" производства. Такую видеокарту можно вставить в любую плату, в том числе с защитным ключом для AGP 4Х/8Х; последствия, естественно, непредсказуемы.

Отсюда вывод – не всякая видеокарта с разъёмом AGP Universal действительно является универсальной. Здесь попадаются как 1,5 В, так и 3,3-вольтовые карты. Если 1,5-вольтовую видеокарту вставить в старую материнскую плату с AGP 2X (3,3 В), то, по всем законам физики, это также должно закончится плачевно. Правда, самому мне таких видеокарт никогда видеть не доводилось.

Ну и последнее. Если новая видеокарта оснащена разъёмом AGP Universal, то теоретически это означает, что эта карта поддерживает режимы 2X/4X, а то даже 1Х и 8Х. Она может работать при разных уровнях напряжений, оснащена системой автоматического выбора нужного напряжения. Если производитель надежен и в описании видеокарты заявлена поддержка всего вышеозначенного, то это очень хорошо. Но всё же последнее не означает, что такую видеокарту можно безбоязненно устанавливать на старые материнские платы с AGP 2X. Дело в том, что современные игровые видеоадаптеры потребляют большую электрическую мощность. Старые системные платы попросту не рассчитывались на большую мощность в AGP слоте. Да и с другой стороны: ставить высокопроизводительную видеокарту в материнскую плату класса AGP 2X нет особого смысла, ибо видеоадаптер всё равно не сможет развить свою скорость из-за ограничения старой AGP-шины.

[Darnel]

Была старая мать с AGP4x я туда вставил 6600GT AGP8x. Карта нереально глючила, артефакты страшные. Потом поменял на мать с AGP8x и карта норм стала работать.

[gramotei]

Darnel

Странно! Обычно таких траблов не возникает..... В 99%тах случаев видяха просто работает в режиме меньшей пропускной способности 4х

может по питанию чего-то не хватало, рас уж карточка рабочая!

-=LSD-B8=-

факт как агп 4х
