почти самодельная СВО


Рекомендуемые сообщения

В декабре 2011года мной было приобретена с рук СВО и стого момента я стал "болеть сво"!! и через некоторое время я обновил конфигурацию, а старое железо осталось лежать на полке вместе с корпусом собирать пыль!!вот конфигурация того железа:

проц amd athlon x3 440, ram 4 GB 1333mhz, мать msi 740gm-p25, бп 500 ватт, видео встроенное!

1) водоблок.

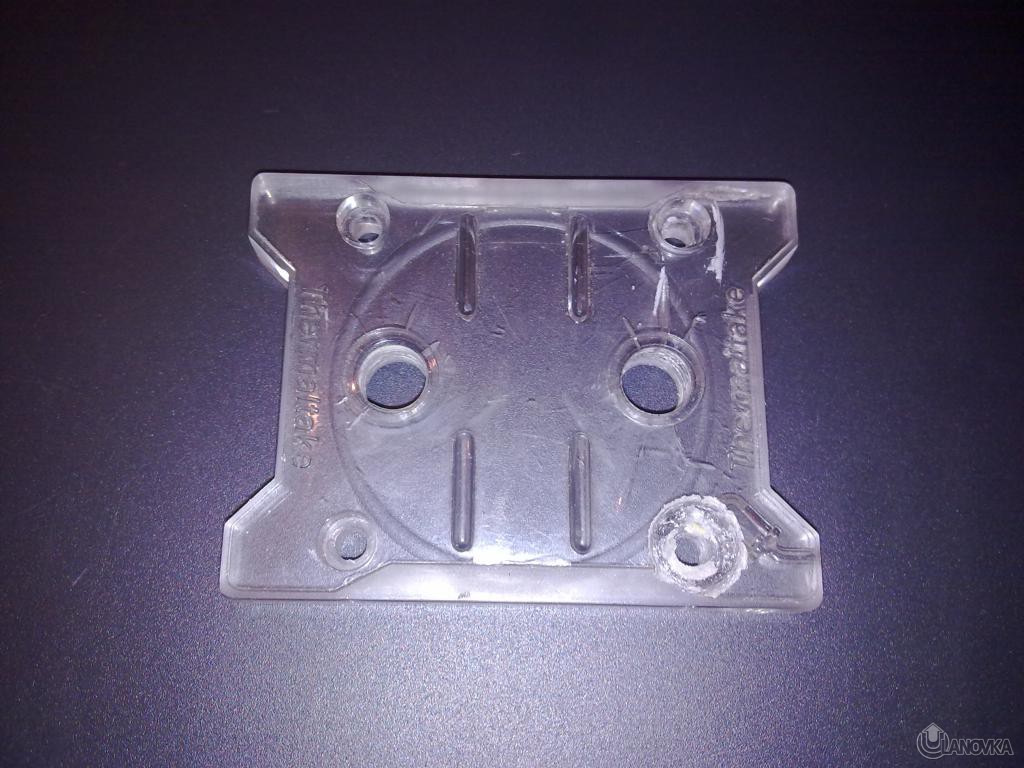

При покупке СВО ко мне приплыло 2 водоблока 1-ый стоит в игровом пк , а 2-ой со сломанной крышкой

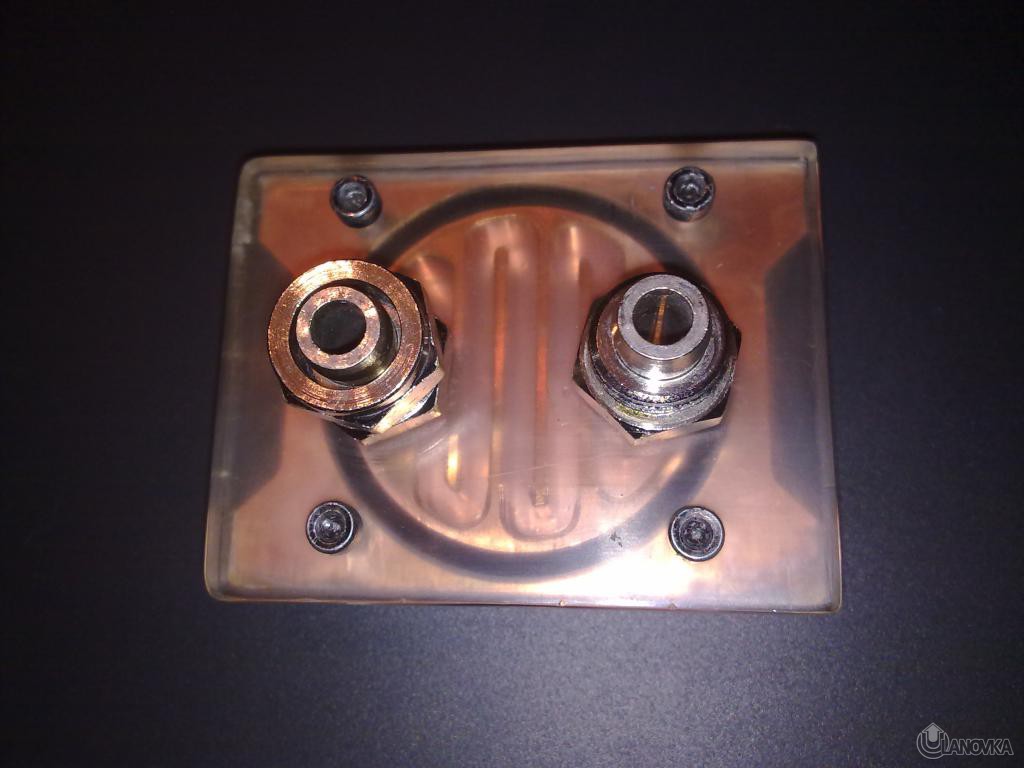

и водоблок на южный мост!! в начале лета мне захотелось выпилить крышку для водоблока из оргстекла !! Долго пытался выпилить пилой, но получалось не очень ровно, тогда мне одинзнакомый сказал " найжи кружок от печки и вырви из него нагревающую нить" так было и сделано!! нить была вырвона ( тоесть проволка) и подключенна к старому выжегателю ( выжегающая часть была довно оторвана) и вуаля плестеглаз резался, как по маслу! В итоге я получил крышку для водоблока


2) радиатор.

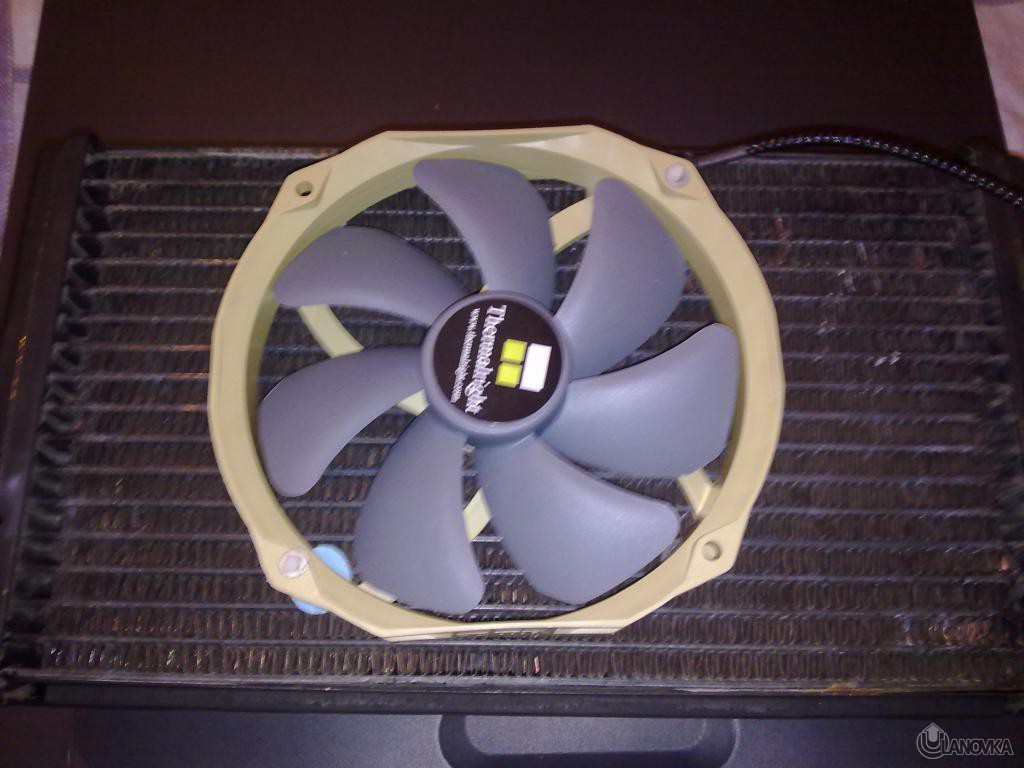

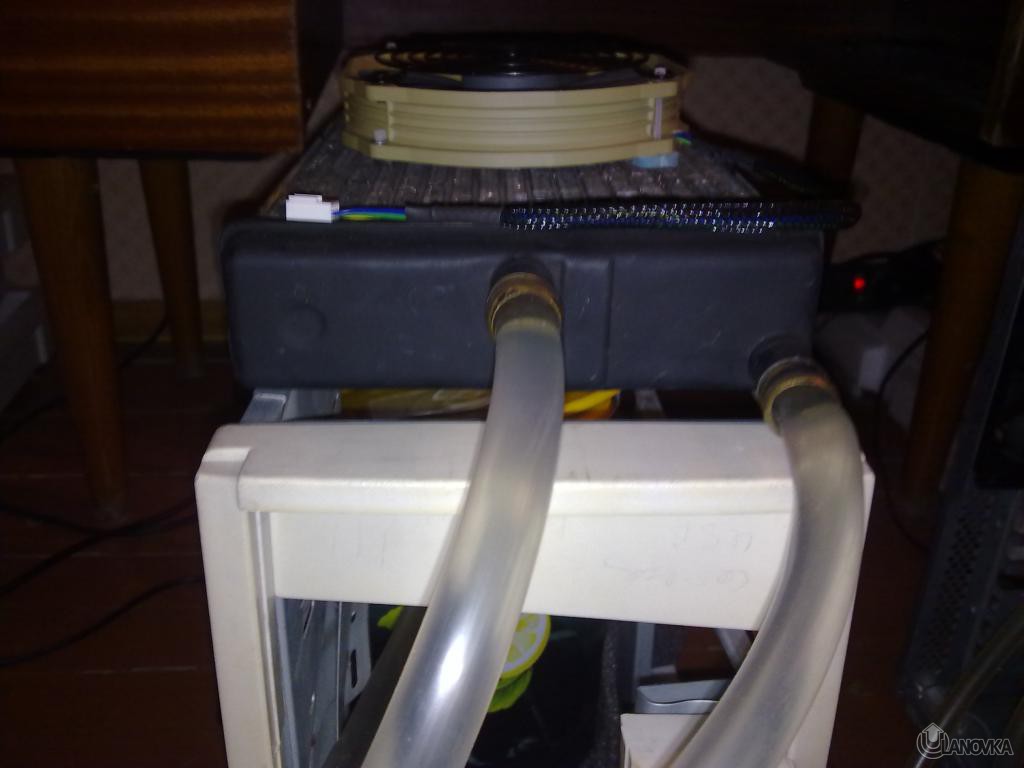

дальше был найден радиатор от Москвича 2141 давно валявшийся у меня дома, а на радиатор была поставлена вертушка Thermalright TY-140


!!

3) помпа.

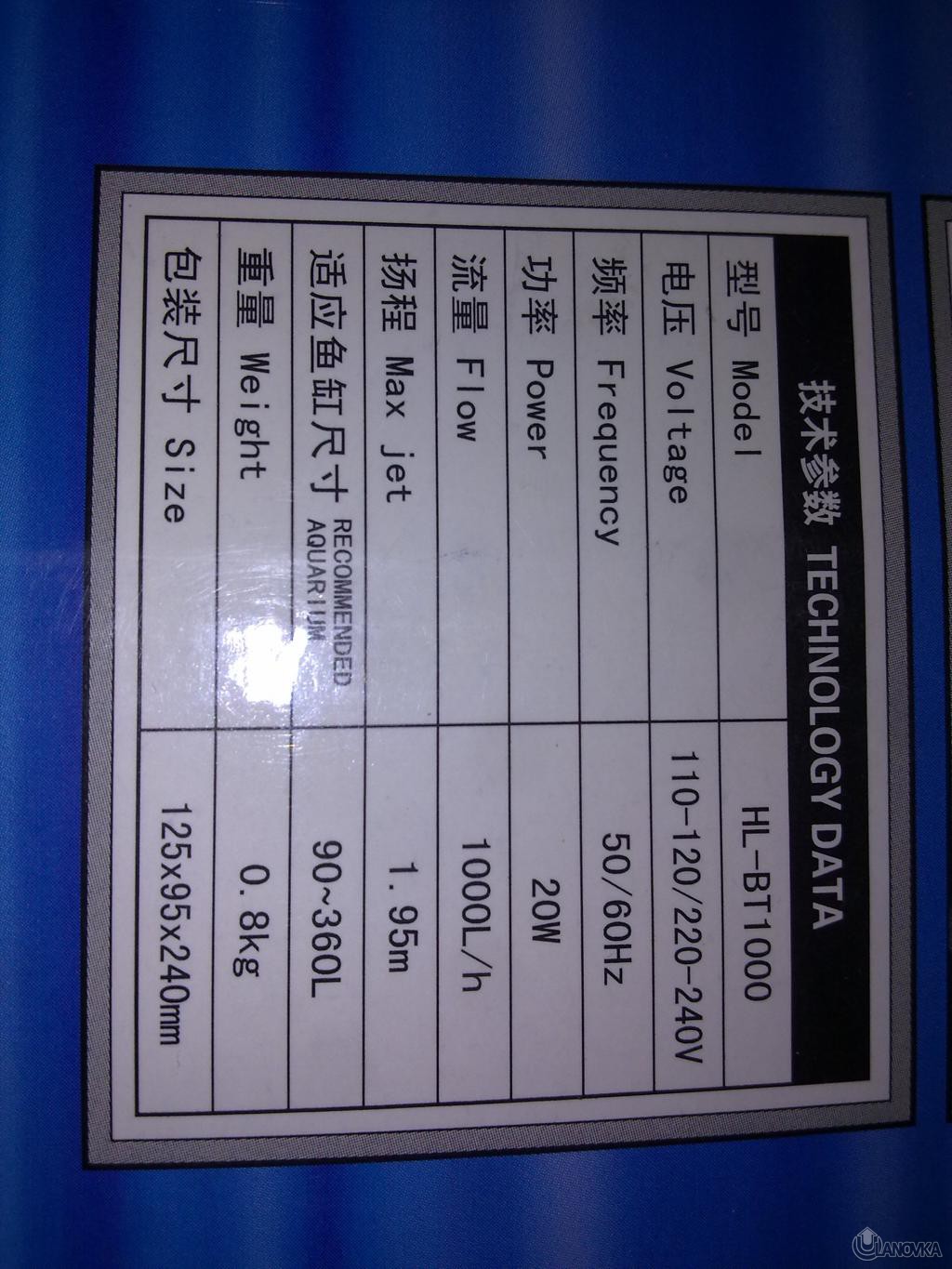

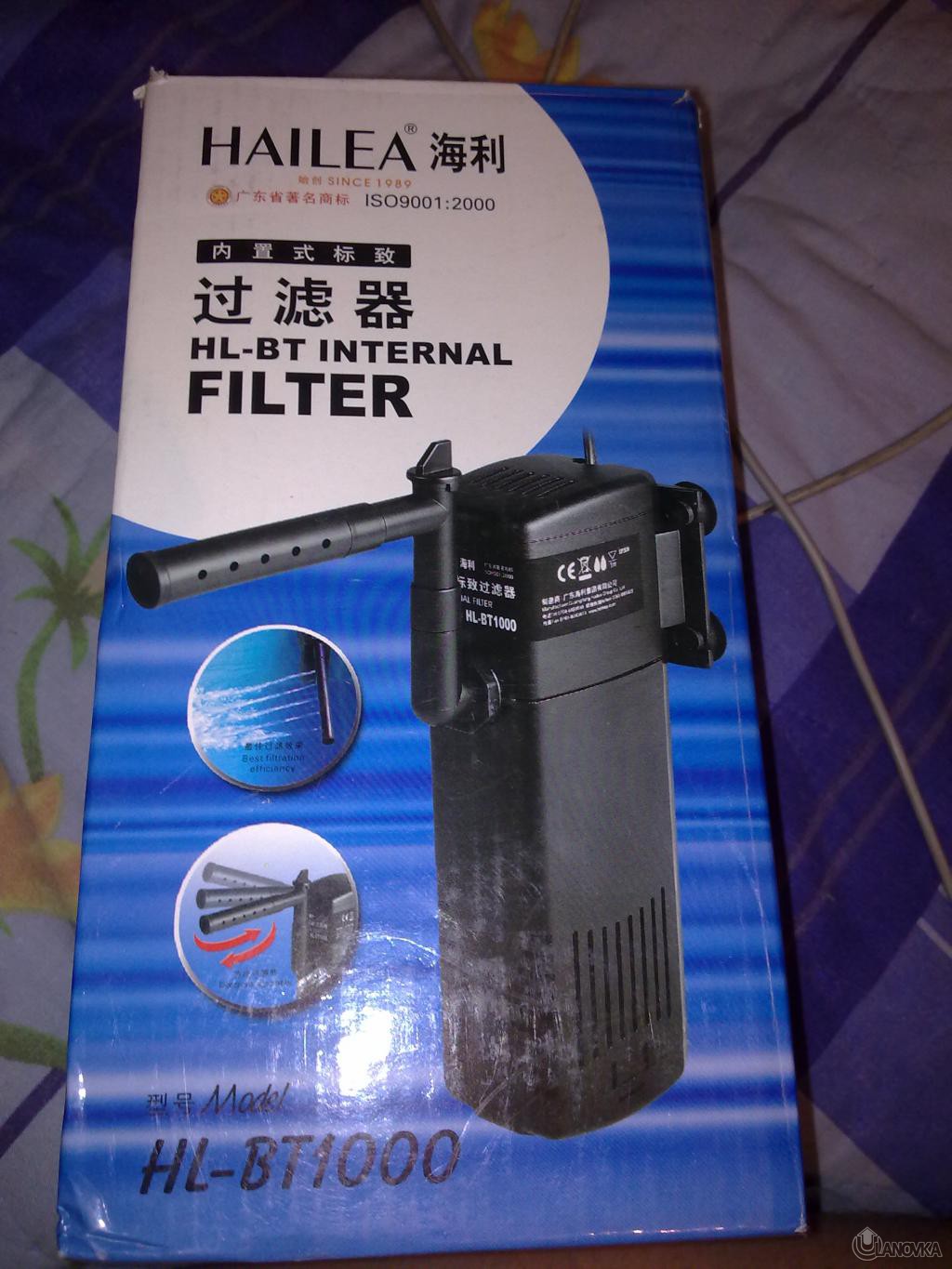

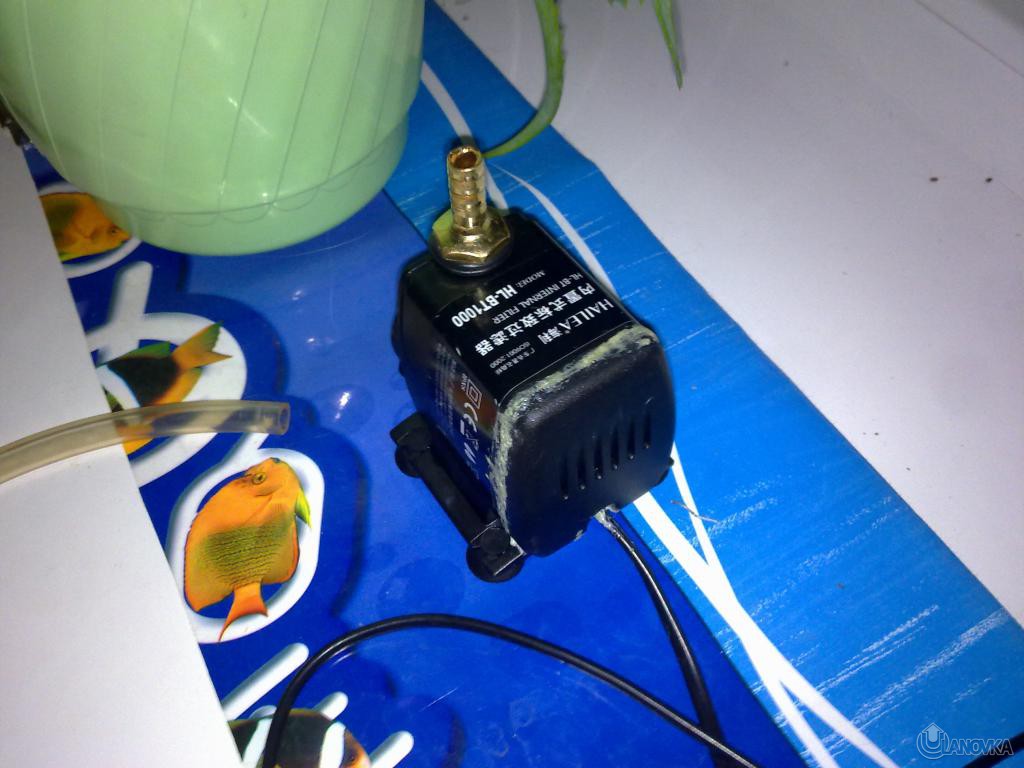

помпа была куплена в зоомагазине !! по характеристикам заявленным трудолюбивой нацией (китайская помпа) она облодала 1000л/ч и высотой полъёма столба 1,95см!! на самом деле высота подъёма столба состовляет около 1ого метра и с лёгкостью прокачивает 3 водоблока и радиатор!


4)Шланги

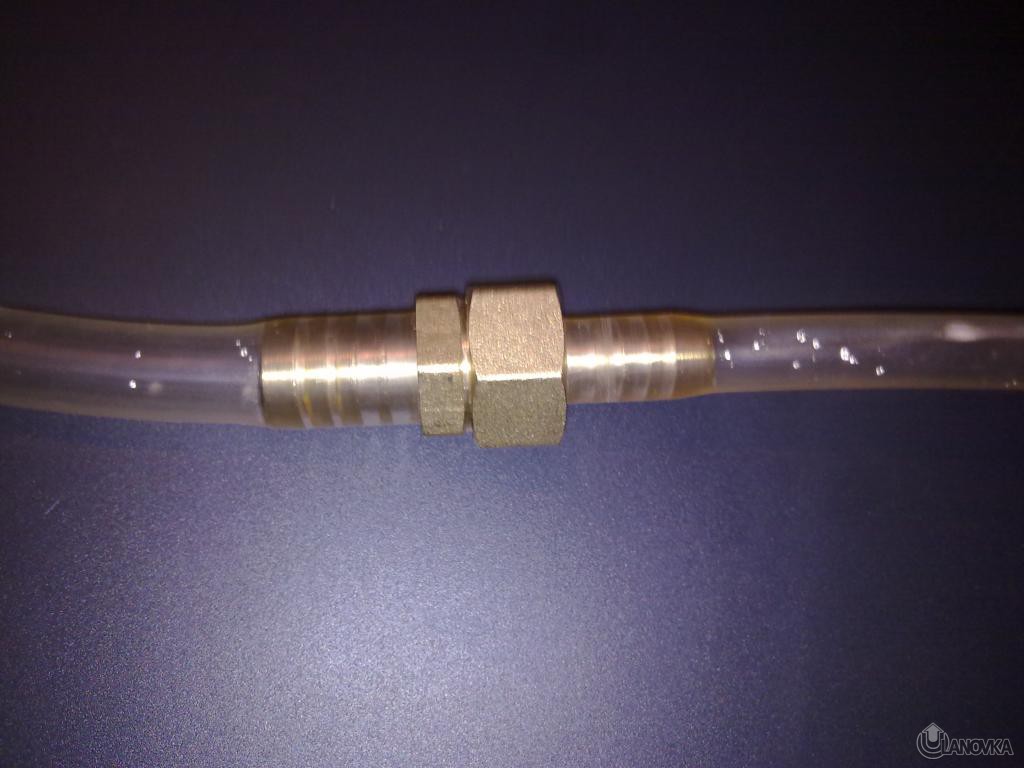

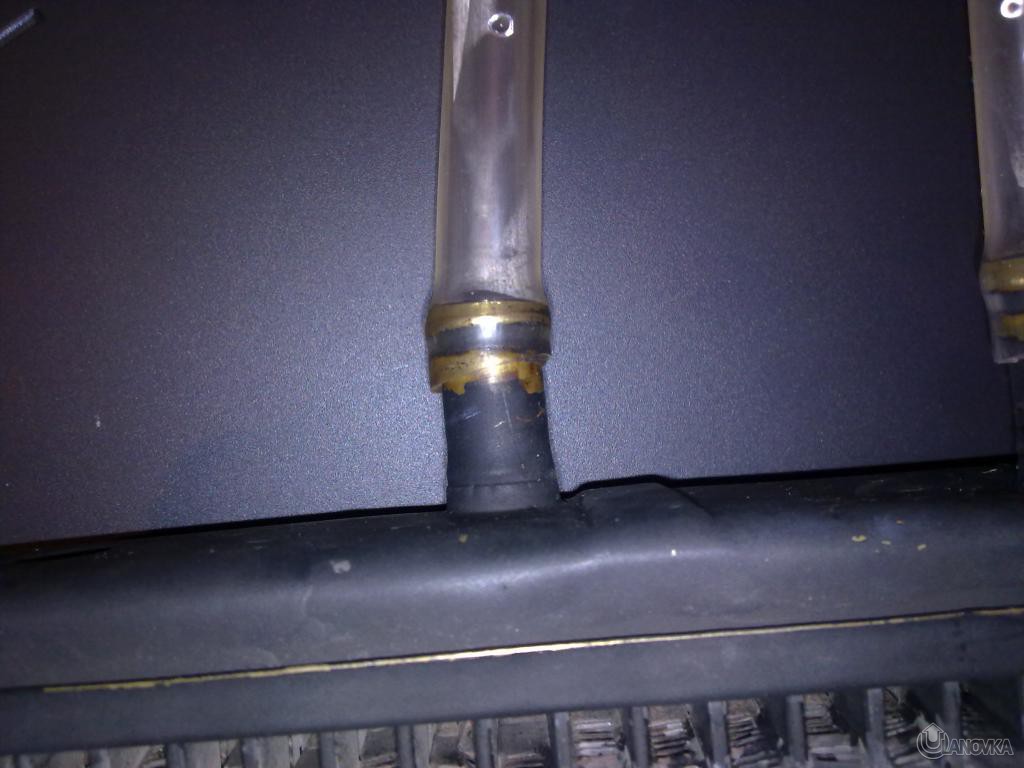

Шланги были приобретены в торговом центре "Уют" на стрелке размер шлангов внутренний диаметр 8мм и шланг на 12мм. там же куплены штуцеры на 10мм и на 13мм !! Из штуцеров были собраны переходники с 10мм на 13мм и один штуцер на 10мм был вкручен в помпу

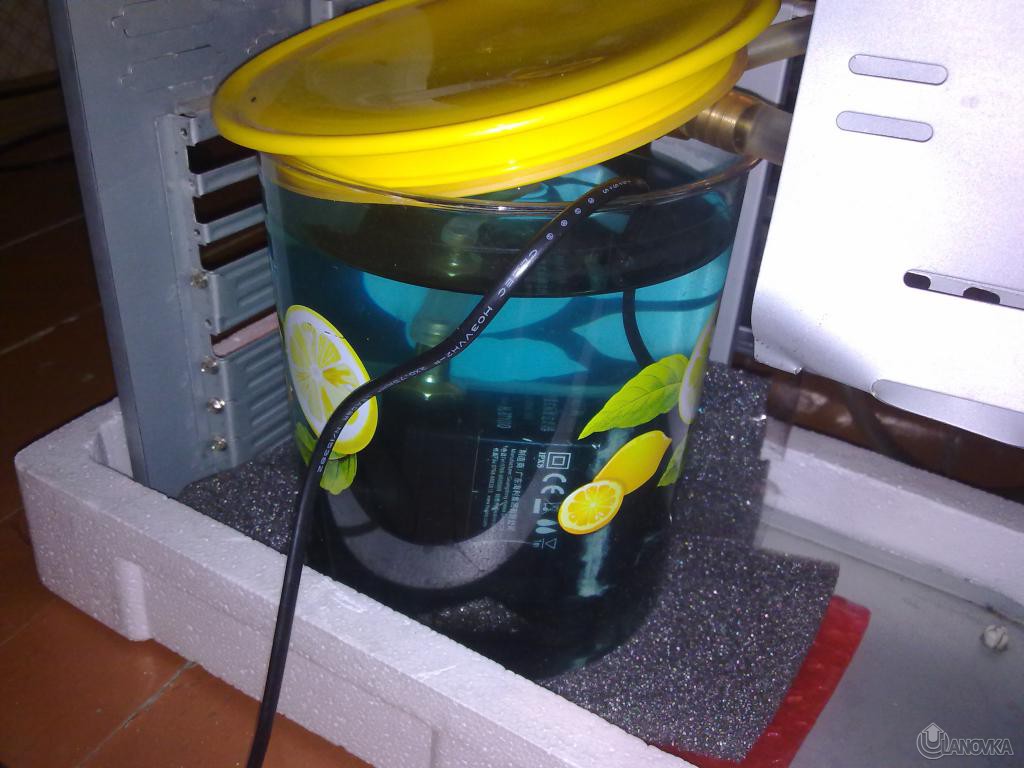

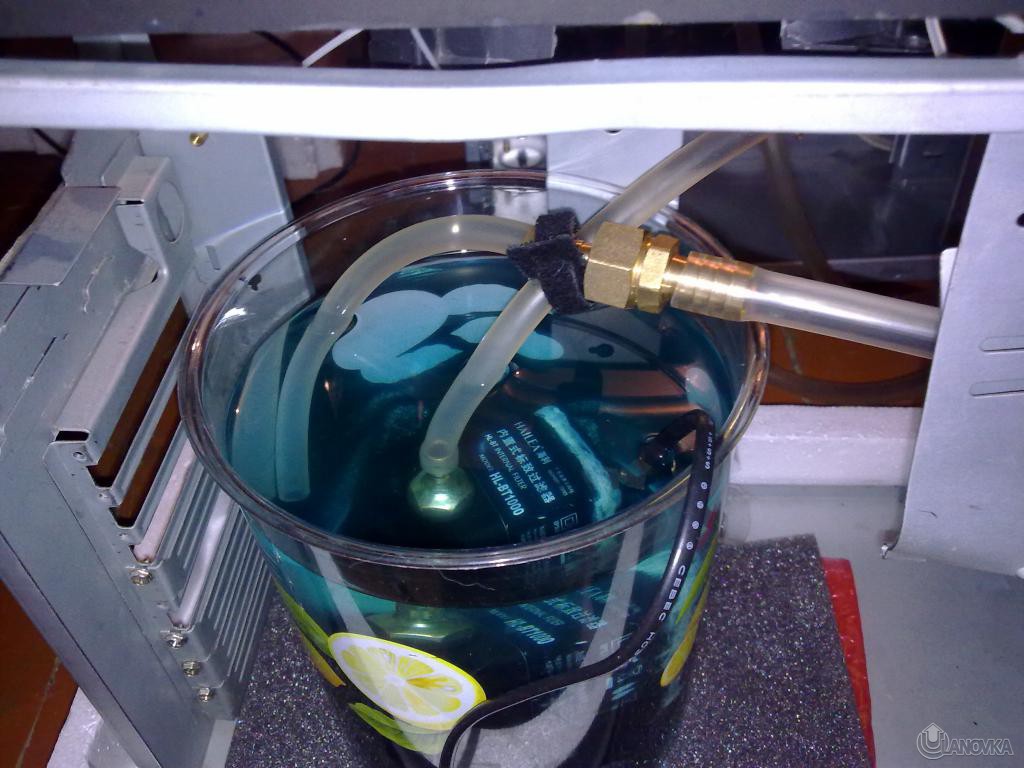

5) бачёк объёмом 4 литра куплен в "Абсолюте"! на дно бочка положен пенопласт для снижения вибраций и шума от помпы

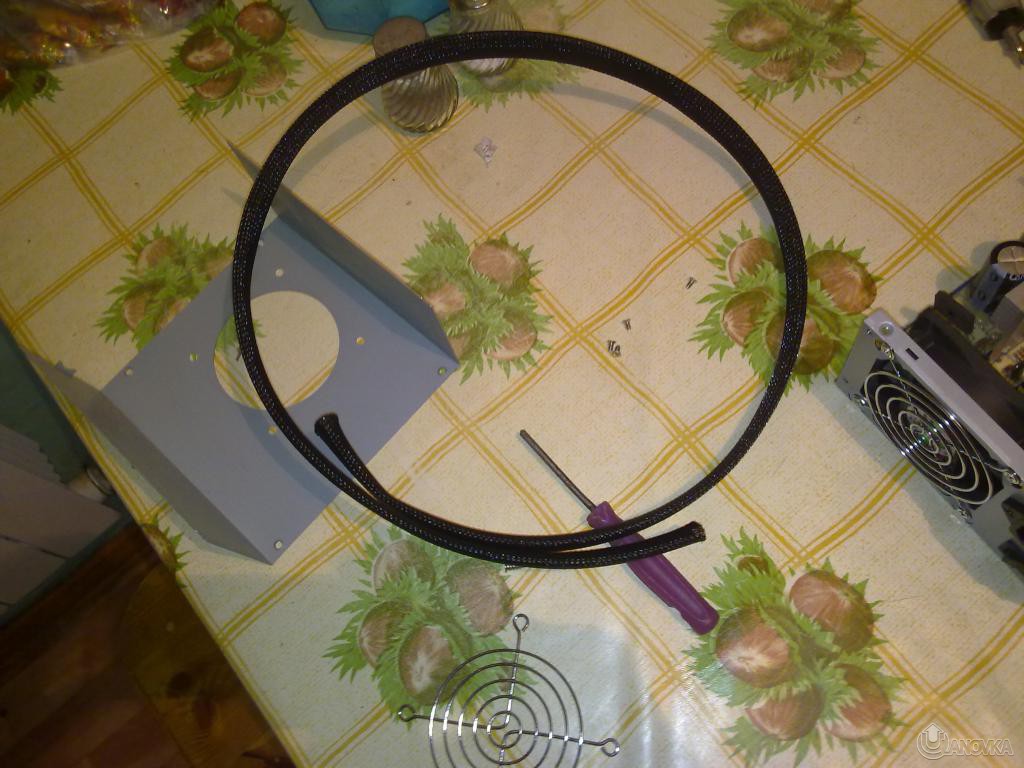

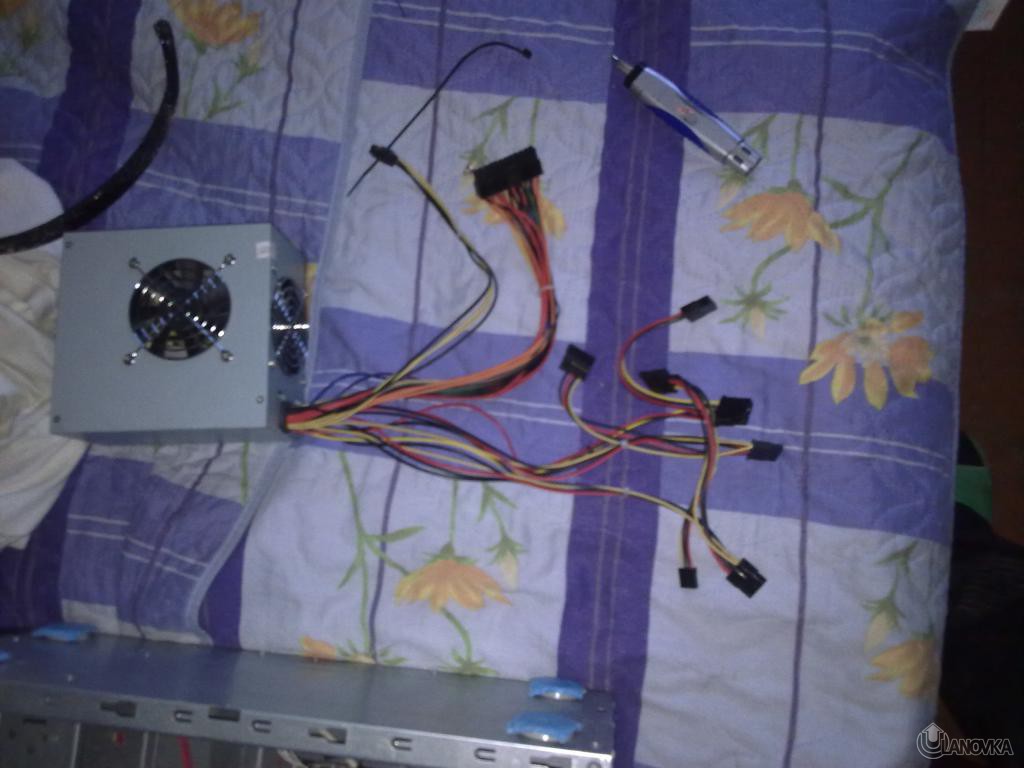

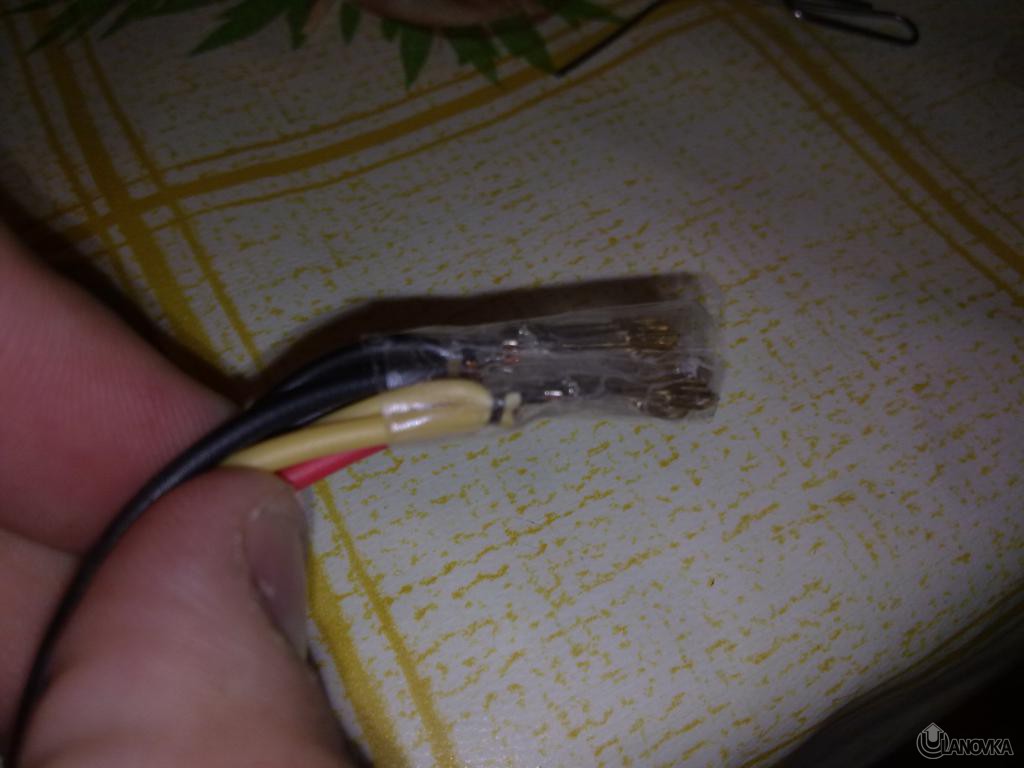

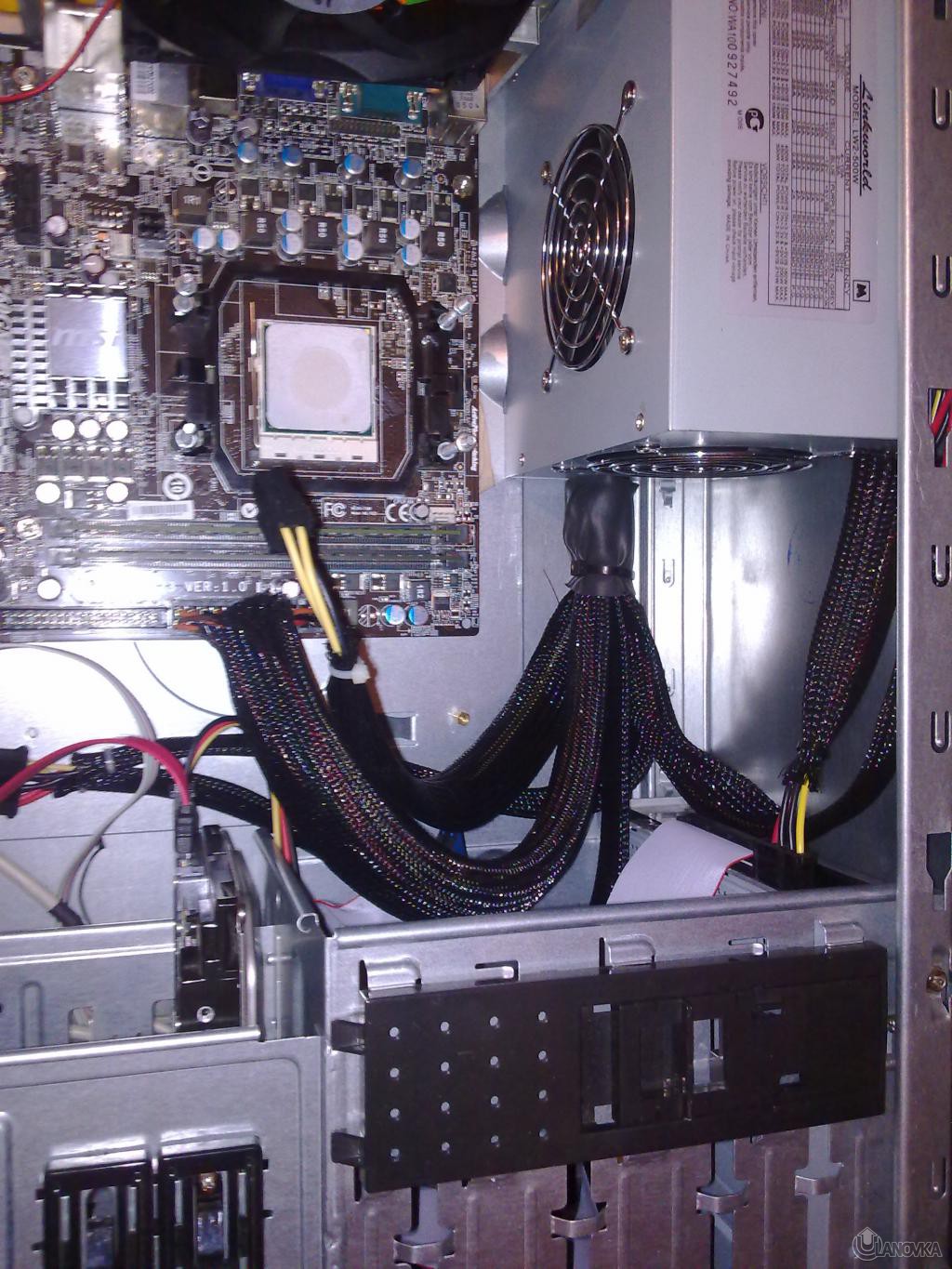

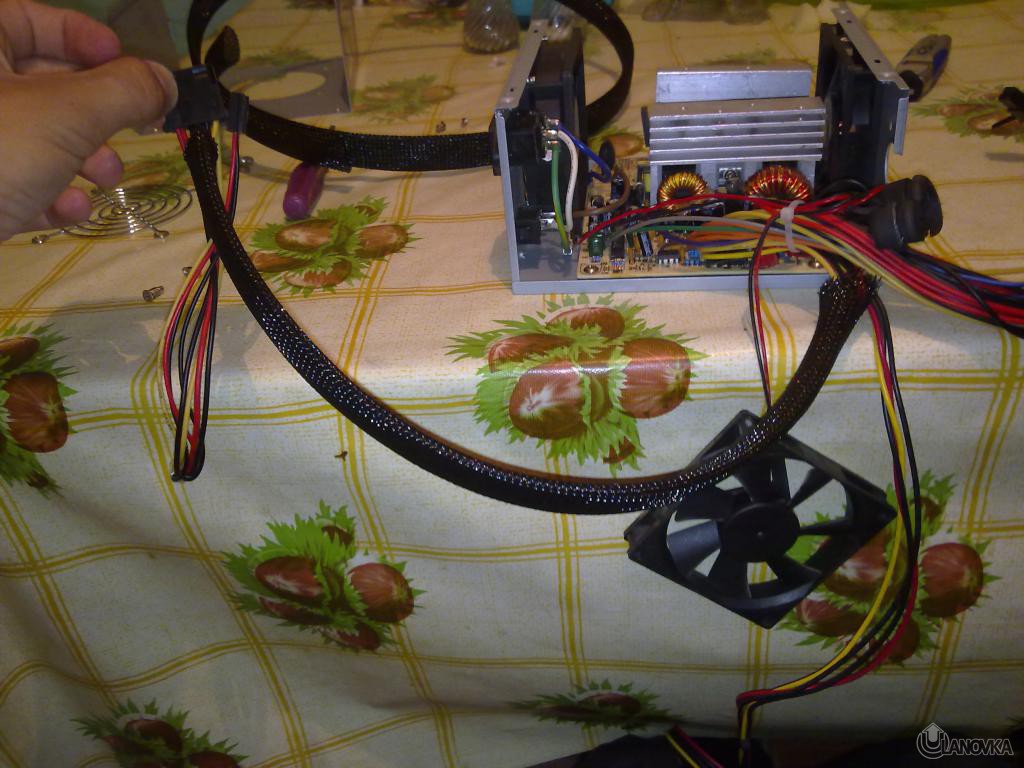

6) БП провода блока питания были одеты в оплётку ( производство германия)

7) крепление

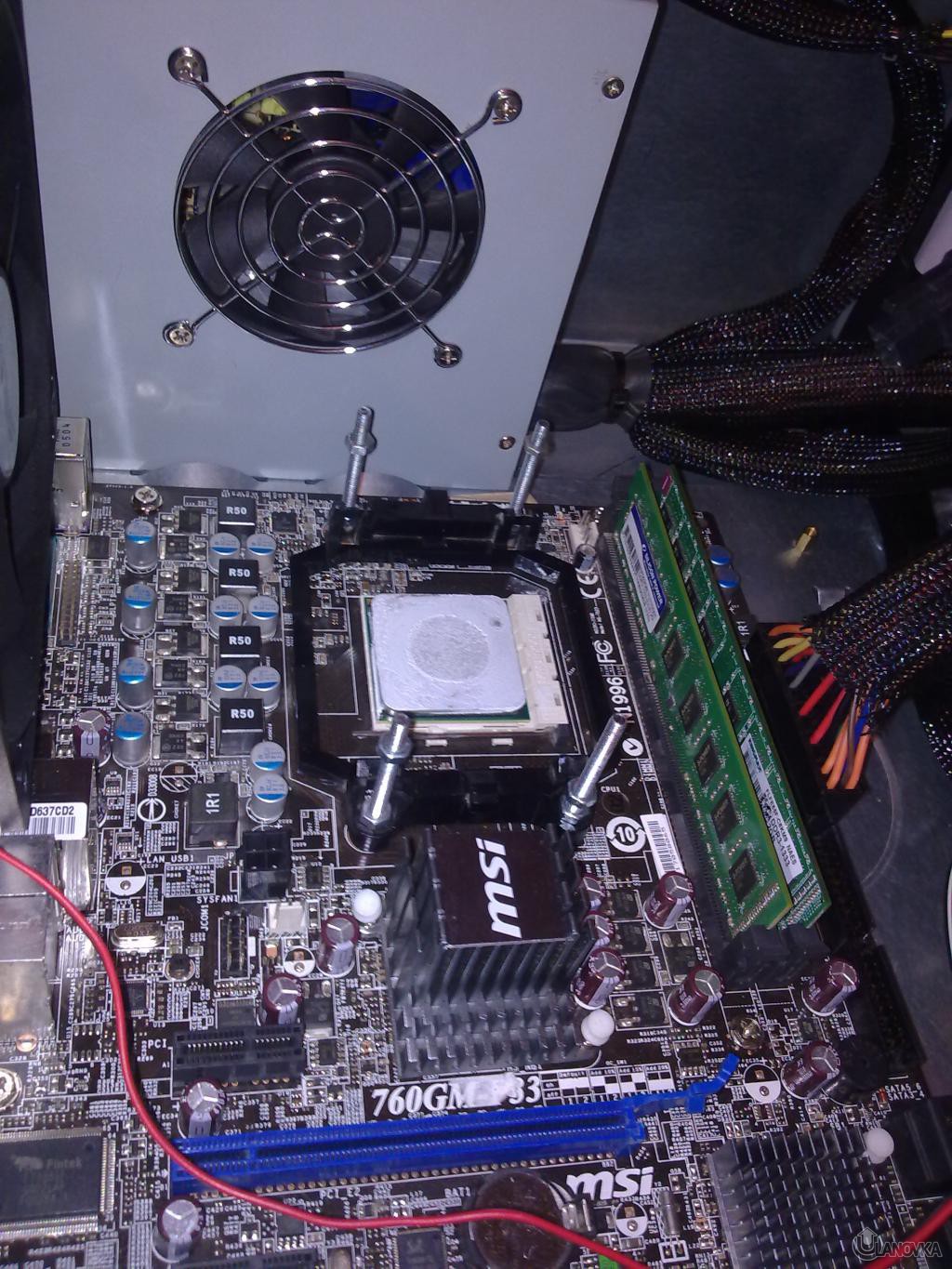

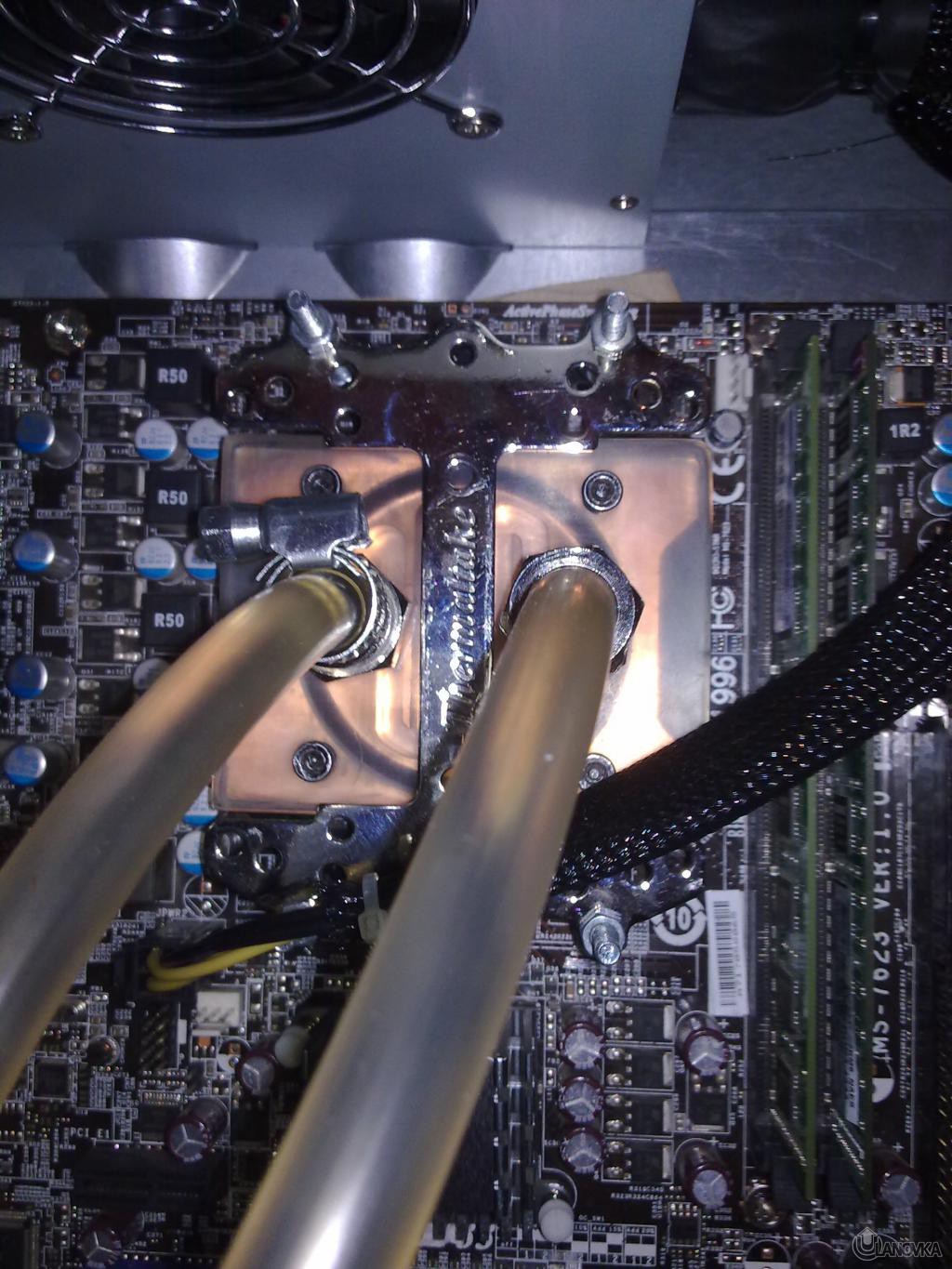

крепления от водоблока Thermaltake не было, пришлось самому сделать!! получилось очень хорошо

8) вывод водянка получилась на ура ! довольно высокого качества сборки !!

Тестирования проводились на воде из под крана набронной в бочёк

Температура CPU без нагрузки 12 градусов в нагрузке не выше 25!! с тосолом будет меньше, но сейчас я не в городе так, что как вернусь так и куплю

9) за кадром

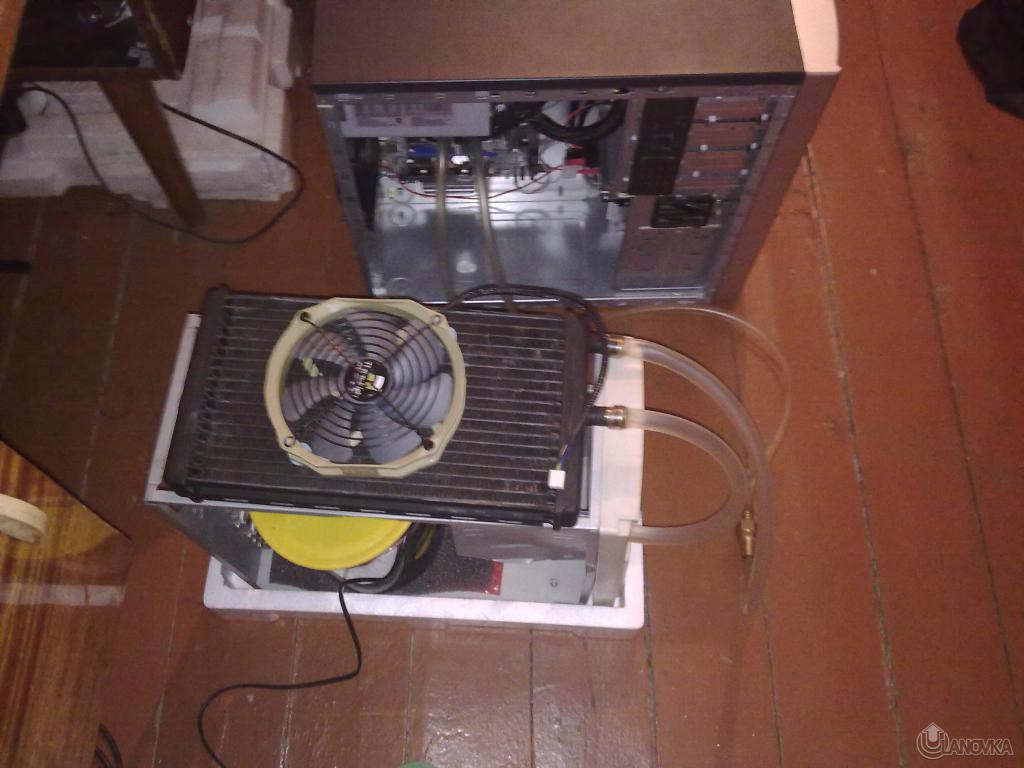

радиатор, помпа и расширительный бачёк были установлены в старый корпус( для удобства эксплуатаций)

Ссылка на комментарий
А где оплётку брали? И можно больше фоток с рабочей сво?

оплётка была взята у знакомого с работы!! фотки будут чуть позже( попрошу брата на фотать так, как я сам не в УУ)

Ссылка на комментарий

добавил немного фоток!!

И можно больше фоток с рабочей сво

фото температуры нужно или как работает!! если температура то могу поставить тэстировать OCCT

Ссылка на комментарий

Выложите в работающем состоянии и можно тест сделать .

Добавлено спустя 1 минуту 34 секунды:

а ещё можно фото и принцип работы того инструмента которым резали плексеглаз.

Ссылка на комментарий
принцип работы того инструмента которым резали плексеглаз

Тупо раскаленная проволока. Разве что нагревали её прибором для выжигания по дереву.

найжи кружок от печки и вырви из него нагревающую нить" так было и сделано!! нить была вырвона ( тоесть проволка) и подключенна к старому выжегателю ( выжегающая часть была довно оторвана) и вуаля плестеглаз резался, как по маслу!
Ссылка на комментарий
  • 3 недели спустя...

хорошая СВОшка получилась! :) вот только есть один минус, место много занимает! а с другой стороны то что большой бачек, это большой плюс! т.к. вода охлаждается не только в радиаторе, но и в самом бочке! :yes:

Ссылка на комментарий
