Автоэлектрики ,посмотрите..

[Колдуновод]

Хочу подключить тахометр от сигнала TACH из ЭБУ

это тот самый разьём который мне и нужен?

[Temon]

Я переделывал с аналоговой панели на оптитрон, на калде. Скажу сразу, что ни одна из схем представленных в инете мне не подошла. Если что, вечером могу подробно всё описать....

[Колдуновод]

опиши пожалуйста если есть своя какаято схема буду благодарен!А то уныло без тахометра(

а эти схемы тоже не то?

[deavil]

я несколько раз переделывал панели, обычно схемы не совпадают. Вручную быстрее намного получается.

[Колдуновод]

ну тогда хотябы мнебы знать где на что контакт у примаковской приборы

[Попутчик]

Распинай сам по цвету

[deavil]

я бы расписал по схеме, но там бывают отличия. Лучше всего бы обе приборки взять в руки и расписать. Кстати, откуда сигнал тахометра планируете брать?

[Колдуновод]

из диагностического РАЗЬЁМА

[deavil]

не совсем хорошее решение. Сигнал "IG-" в диагностическом разъёме довольно часто отличается по амплитуде от сигнала "TACH" ЭБУ двигателя. Поэтому лучше с ЭБУ взять.

[Колдуновод]

deavil

а куда подключать?Где Эбу какие провода цвета или номер провода?

[deavil]

двигатель какой?

[Колдуновод]

5e

[deavil]

откуда на Калдине 99 года 5Е??? Он шёл только до 98 года.

[Колдуновод]

ну не знаю.у меня переходная моделька двигатель 5e-fe год 1999.

так что где искать?

[deavil]

на 5Е-FE нет выхода тахометра на ЭБУ. Только с "IG-" диагностики тогда брать.

[Колдуновод]

печаль(

[deavil]

то что тянуть провод прийдется из под капота?

[Колдуновод]

deavil

то что по вашим словам точность на та

Добавлено спустя 2 минуты 35 секунд:

сейчас интересовался говорят есть этот сигнал TACH на эбу.

Но где искать не говорят

[Колдуновод]

Не он ли это?

[deavil]

вы почему-то не думаете (или не знаете) о том что на одинаковых казалось бы марках двигателей ЭБУ разные и распиновка у них разная. От какой машины взята картинка?

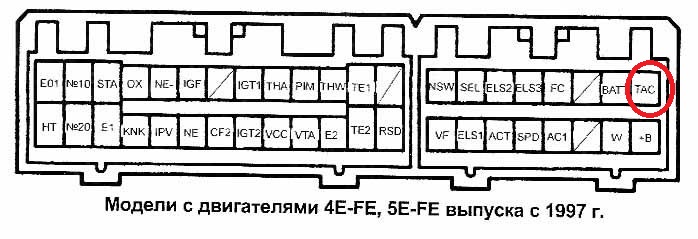

Вот скриншот моей схемы именно от Калдины, попробуйте найти на нём сигнал TACH:

[Колдуновод]

ну вот человек точно на такой же как у меня запитал!же

тока вот к какому,там у него к обоим примотанно чёто

[deavil]

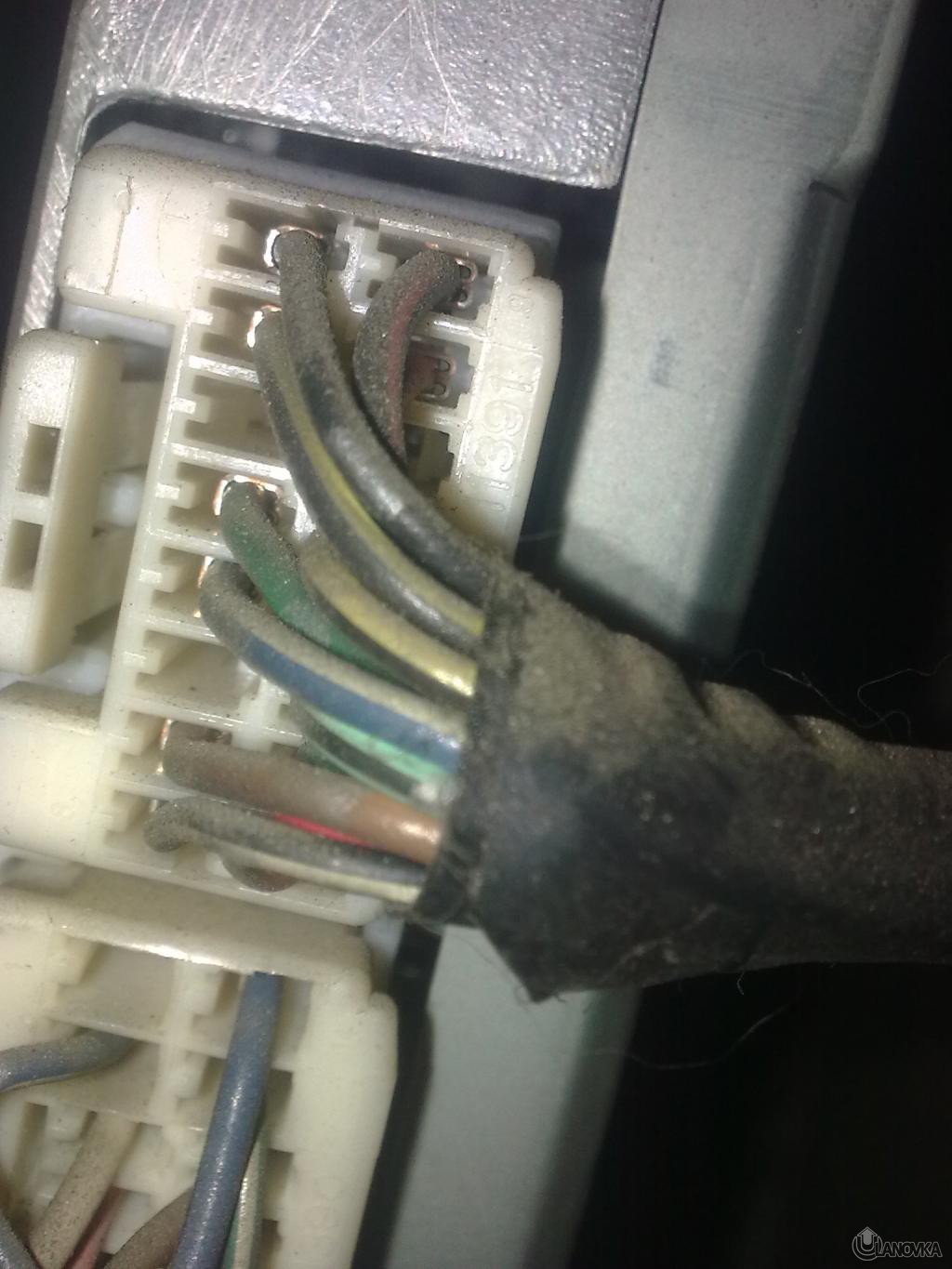

у него примотано к одному, к чёрному проводу. Чёрный провод - это и есть TACH на том ЭБУ которое на фотке. Залей фотку своего ЭБУ чтобы было видно цвет проводов на меленькой фишке.

[Колдуновод]

вечером скину!

[Колдуновод]

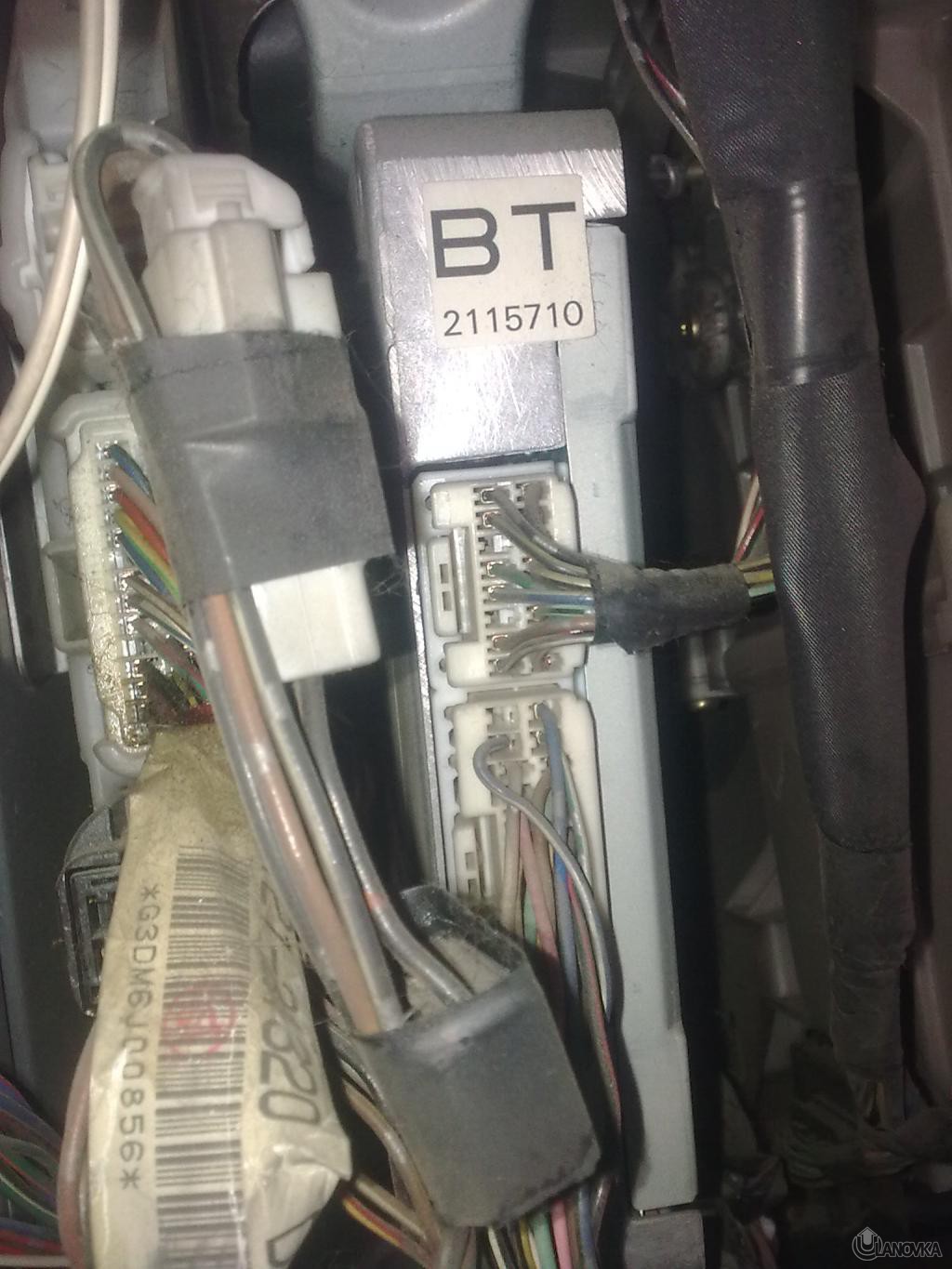

а вот фото как обещал

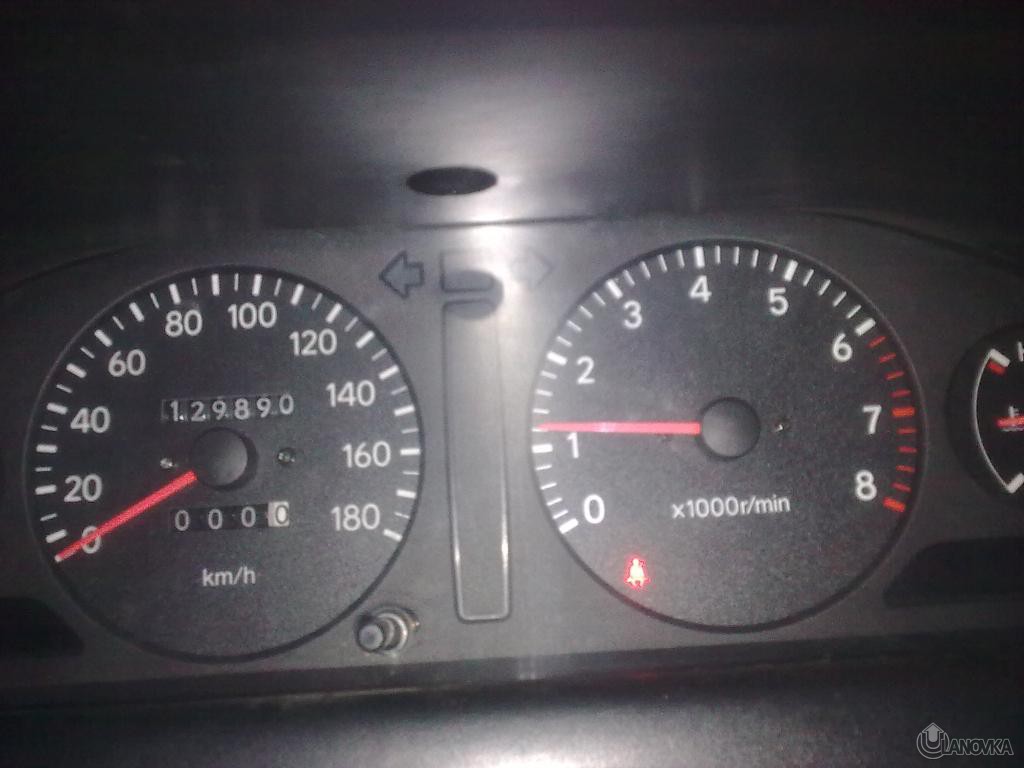

даже проверил кинул провод до -IG показания те же,тахометр работает адекватно!А вы говорили нет на компе у 5e сигнала TACH

[Stito]

у меня такое ощущение что это один и тот же провод?
