Помогите нарисовать схему логических элементов для сумматора

[Doubleclick]

Ребят! Я может не в том форуме пишу, не знаю, но

Помогите нарисовать схему логических элементов для двухразрядного сумматора!

оч срочно надо, на экзамене дали этот вопрос, но никак не могу найти информацию для двухразрядного!!!

вот это давали на лекциях для одноразрядного:

[haha]

©

Преподаватели любят, когда элементы на чертежах одного размера, независимо от каскада, несмотря на то, что сами не всегда так рисуют.

[Doubleclick]

эх, если б дело было в чертеже...

кстати все от руки должно быть(((

мне главное СДНФ сократить и диаграмму Вейча нарисовать(табличку), а я в упор не понимаю как её делать(((

СДНФ: -A1A0B1B0 V A1-A0B1-B0 V A1-A0B1B0 V A1A0-B1B0 V A1A0B1-B0 V A1A0B1B0 =

Добавлено спустя 1 минуту 35 секунд:

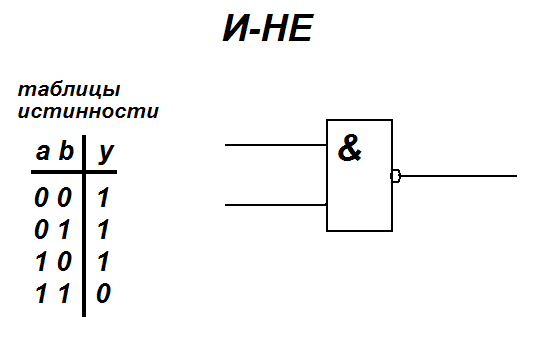

а еще в базис Пирса или Шефера перевести

[haha]

Подразумевается понимание таблиц истинности и основных логических операций "и", "или" и "не". Без этого можно смело покинуть специальность.

Есть правила (! – отрицание):

a + !a = 1,

a*!a = 0,

!(a + = !a*!b,

!(a* = !a + !b;

Общий множитель за скобку выносится:

a*b + !a*b = (a+!a)*b = 1*b = b;

«изничтожение» многочлена:

a*b*c*!a = (a*!a)*b*c = 0*b*c = 0;

Стоит учесть одно примечательное свойство – слагаемые можно повторять:

a*b*c + !a*b*c + !a*!b*c = (a*b*c + !a*b*c) + (!a*b*c + !a*!b*c) = b*c + !a*c = (!a + *c;

Множество других, менее значимых формул можно нагуглить.

Диаграммы Вейча строятся по принципу пересечения множеств значений переменных.

(пишу еще...)

[Doubleclick]

решила сделать через МДНФ, получилось две схемы , вот как их соединить, к преподу пока не подходила(

[haha]

прямо так и соединять, одинаковые термы просто не повторять и ладно. там ведь всего 2 каскада получается.

формулу сюда.
