В помощь тем кто делает саб в домашних условиях с динамиками 10-12 дюймов!!!!!! Схемы и размеры!!!

[aleksmomo]

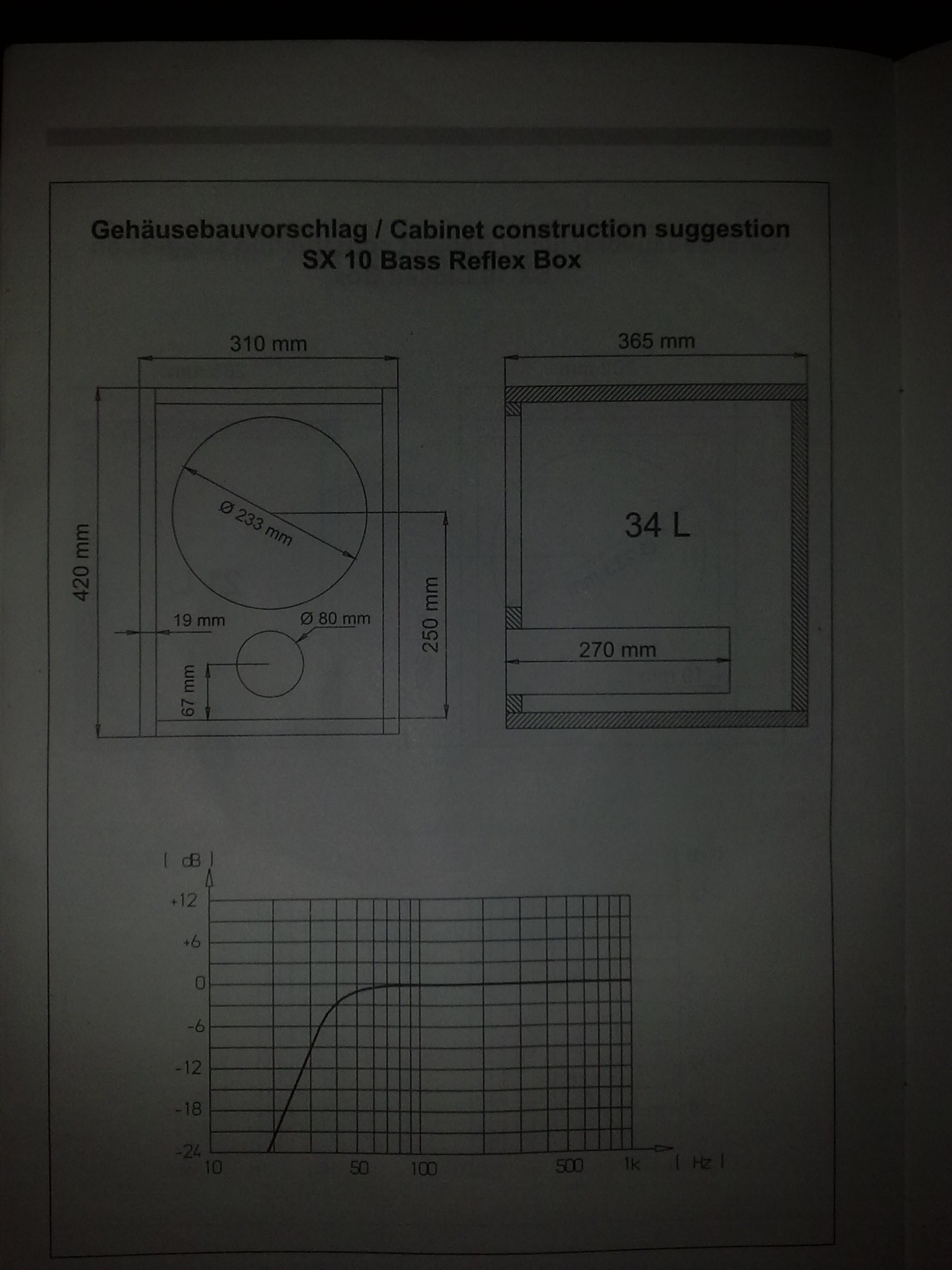

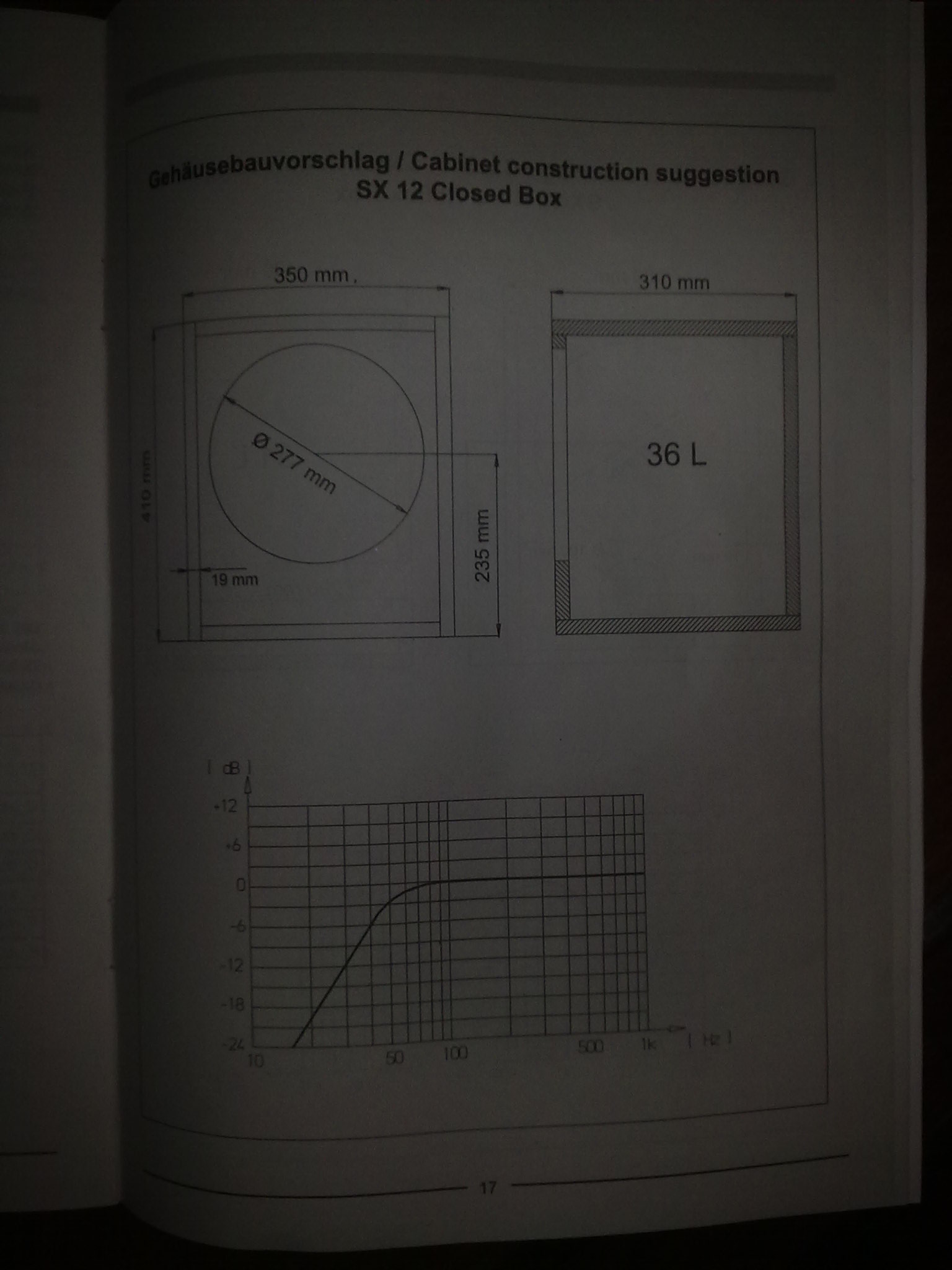

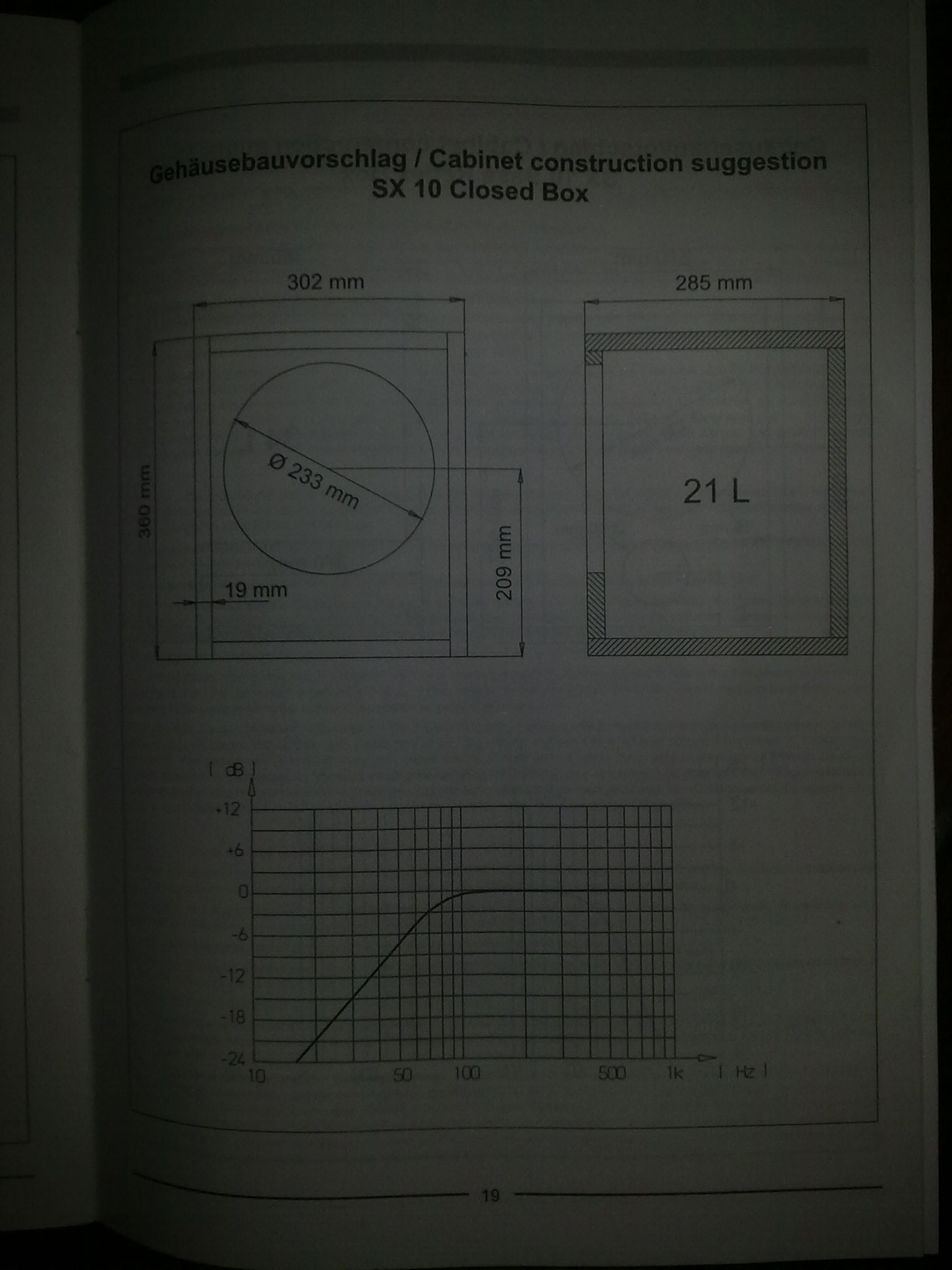

Схемы и размеры взяты с MACaudio SX10-12

Параметры взятого саба:

max=1000wt

номинал=300wt

[DELO]

Фото паспорта саба. Очень оригинально, что сказать.

У каждой головы свои параметры и под одну гребенку всех не подгонишь.

Мощность указывается, как "W".

[aleksmomo]

и на этих параметрах динамик можно нормально раскачать....

[deavil]

aleksmomo с чего бы это? У каждой головки свои параметры Тиля-Смолла, своя чувствительность. Если хотите, возьмите мою Alpine Type-R двенашку и попробуйте её в этом коробе раскачать. Ничего кроме бубнения вы не получите

[CHARGERs]

))))улыбнуло))))) типа мануал)))

[deavil]

более того, это РЕКОМЕНДАЦИИ ПРОИЗВОДИТЕЛЯ. Для каждой головки еще есть такие вещи как:

Fs — Резонансная частота динамической головки.

Qes — Электрическая добротность на частоте Fs

Qms — Механическая добротность на частоте Fs

Qts — Полная добротность головки на частоте Fs

Vas — Эквивалентный объем

Sd — Эффективная площадь диффузора, см².

Mms — Масса подвижной системы (включая массу движущегося воздуха), г.

Cms — Гибкость подвеса подвижной системы динамика, м/Н.

Rms — Механическое сопротивление подвеса подвижной системы (определяет «потери» в подвесе), Н·с/м.

Le — Индуктивность звуковой катушки (зависит от частоты, как правило, измеряется на частоте 1 кГц), мГн.

Re — Активное сопротивление звуковой катушки, Ом.

Bl — Коэффициент электромеханической связи (Индукция поля в магнитном зазоре умноженная на длину провода звуковой катушки), Тл·м.

От этого всего и рассчитывается ящик для саба )))

[CHARGERs]

более того, это РЕКОМЕНДАЦИИ ПРОИЗВОДИТЕЛЯ. Для каждой головки еще есть такие вещи как:

Fs — Резонансная частота динамической головки.

Qes — Электрическая добротность на частоте Fs

Qms — Механическая добротность на частоте Fs

Qts — Полная добротность головки на частоте Fs

Vas — Эквивалентный объем

Sd — Эффективная площадь диффузора, см².

Mms — Масса подвижной системы (включая массу движущегося воздуха), г.

Cms — Гибкость подвеса подвижной системы динамика, м/Н.

Rms — Механическое сопротивление подвеса подвижной системы (определяет «потери» в подвесе), Н·с/м.

Le — Индуктивность звуковой катушки (зависит от частоты, как правило, измеряется на частоте 1 кГц), мГн.

Re — Активное сопротивление звуковой катушки, Ом.

Bl — Коэффициент электромеханической связи (Индукция поля в магнитном зазоре умноженная на длину провода звуковой катушки), Тл·м.

От этого всего и рассчитывается ящик для саба )))

+мильон тож имел опыт по расчету

[aleksmomo]

по тем более подробным параметрам на сколько я знаю расчитывают не только объём, но и размеры фазика.....

Добавлено спустя 1 минуту 38 секунд:

впринципе кто захочет, кому понадобится, те и посмотрят.......

Добавлено спустя 4 минуты 1 секунду:

отталкиваясь от этих данных я делал кроб для своего DLS Nobelium 15". Ему хватило и 50 литров в закрытом коробе. Смотря как делать и из чего многое зависит.....

[DELO]

Ну хватит давить на человека.

Вдруг кто купит подобный сабик, авось и потребуется схемка.

зы. Для сабов Длс есть замечательная Прога DLS BASS BOX 2000. Считает и выводит на принтер размеры саба с чертежами и разрезами.

[deavil]

есть замечательный сайт Rockford Fosgate, на котором можно посчитать любой ЗЯ-корпус именно по тем размерам которые вам нужны? при этом нужно только знать объём необходимый данному дину.
