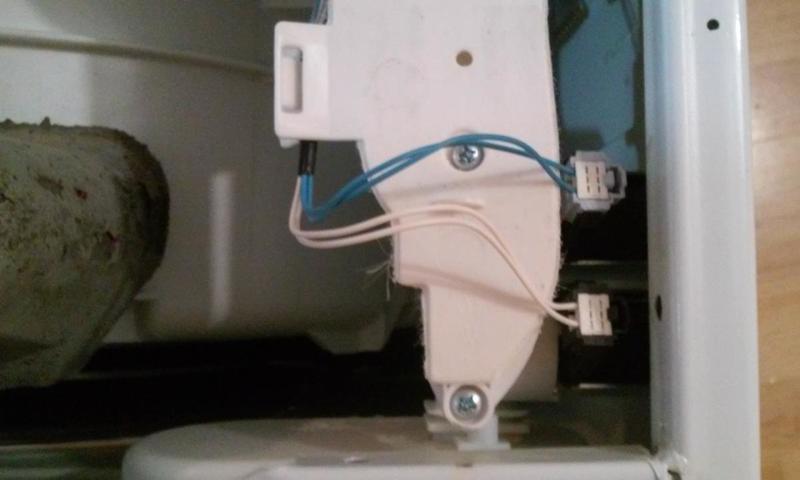

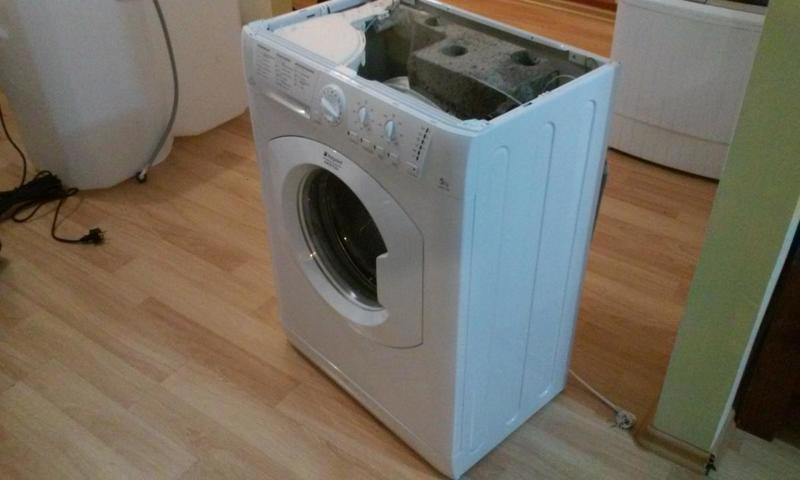

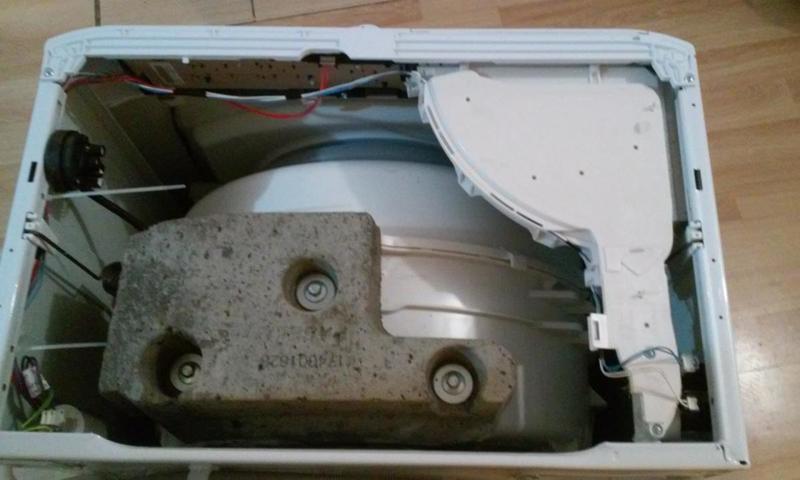

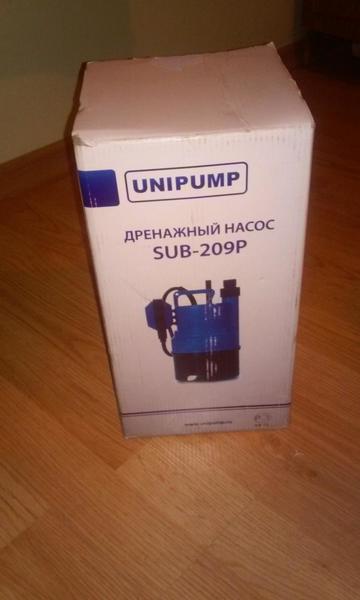

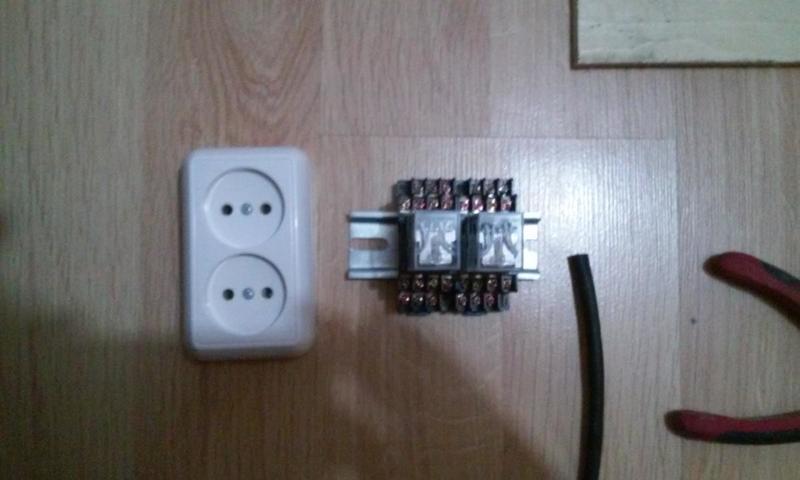

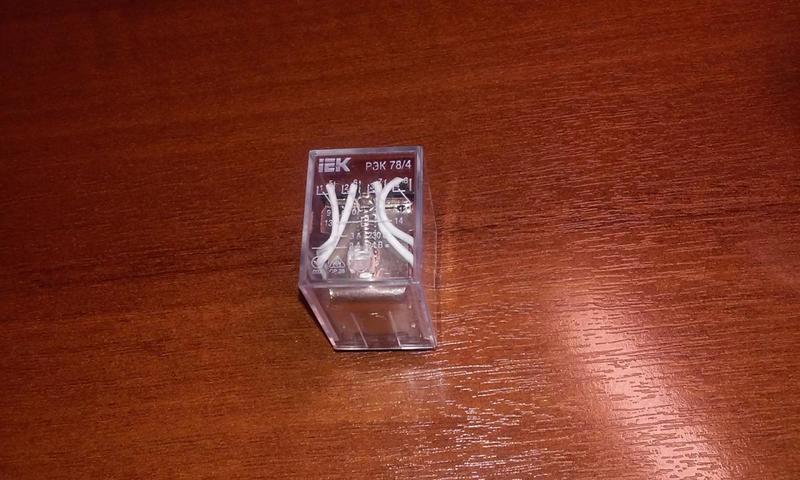

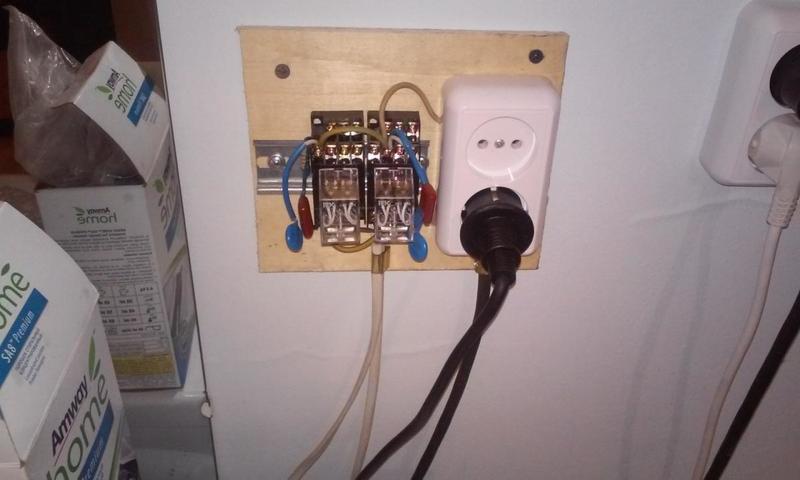

Добрый день! Хочу поделиться временным решением подключения стиральной машины автомат в частном доме без водопровода, может быть кому нибудь пригодится. Мысль организации такого подключения пришла в голову после рассмотрения заводских машин "горение" со встроенным баком для воды, но так как такие СМ достаточно дорогие, да и с учетом того что в ближайшей перспекитве вода в дом будет проведена, было решено его сделать. Что понадобилось: 1) Сама стиральная машина, обычная простая, без наворотов 2) Дреннажный насос 300Вт самый простой и недорогой 3) 2 Реле РЭК 78/4 3А, с обмоткой 220 В ( с управляющим напряжением 220 В) 4) Провод гибкий около 2 м, кабель около 1 метра, розетка, вилка 5) Баки для воды и для слива, на усмотрение но обьемом не менее расхода одного цикла стирки, я взял 110 л ( 2-3 стирки) Собственно схема подключения проста: открываем верхнюю крышку машины ищем электромагнитные клапаны на входе стиралки ( их 2 чаще всего), и парралельно им через 2 реле подключаем нассос. Работает это так: машина подает команду на открытие клапанов для набора воды, параллельно через реле срабатывает наш насос и качает воду. все. Вот примерно расход воды за цикл (быстрая стирка): Вот так выглядит в сборе: Реле можно взять помощнее, на 10 А, у меня на 3, параллельно силовым выходам реле я поставил варисторы и RC-цепочку, для искрогашения.. Все нормально функионирует, ну конечно нужно сказать что гарантия на стиральную машинку в случае такой переделки автоматически исчезает, и еще, соблюдайте технику безопасности, блок реле желательно подключать через узо и располагать в металлическом щите, у меня пока так. По расходам: насос - 1.5 т.р бак 110л - 1200 р 2 реле + провода+обвязка - около 400р
